प्लॅस्टिक लघु सर्किट ब्रेकर्स सुरक्षित होम वायरिंगला कसे समर्थन देतात

निवासी विद्युत प्रणाली अधिक जटिल होत असल्याने,प्लॅस्टिक लघु सर्किट ब्रेकर्ससर्किट संरक्षणाचा एक महत्त्वाचा भाग आहे, ओव्हरकरंट जोखीम व्यवस्थापित करण्यात आणि होम वायरिंगला आयोजित करण्यात मदत करणे.

स्वयंपाकघरातील उपकरणे आणि होम ऑफिस उपकरणांपासून ते उष्णता पंप आणि इलेक्ट्रिक वाहन चार्जिंगपर्यंत, आधुनिक घरे पूर्वीपेक्षा अधिक मार्गांनी वीज वापरत आहेत. हे बदल निवासी वितरण बोर्ड कसे डिझाइन केले जातात, सर्किट कसे वेगळे केले जातात आणि विद्युत संरक्षणाचे नियोजन कसे केले जाते यावर प्रभाव टाकत आहेत. आव्हान फक्त अधिक वीज पुरवठा करणे नाही, तर वायरिंग आणि संरक्षणात्मक उपकरणे ते देत असलेल्या भारांसाठी योग्य आहेत याची खात्री करणे.

निवासी वायरिंगला चांगले सर्किट संरक्षण का आवश्यक आहे

इलेक्ट्रिकल वायरिंग परिभाषित स्थापना परिस्थितींमध्ये विशिष्ट श्रेणीचा विद्युत प्रवाह वाहून नेण्यासाठी डिझाइन केलेले आहे. जेव्हा विद्युत प्रवाह परवानगी दिलेल्या पातळीपेक्षा जास्त असतो, तेव्हा कंडक्टर जास्त गरम होऊ शकतात, संभाव्यत: इन्सुलेशनचे नुकसान करू शकतात आणि आगीचा धोका वाढू शकतात.

जेव्हा एका सर्किटवर बरीच उपकरणे चालतात किंवा जेव्हा उपकरणे वाहून नेण्यासाठी डिझाइन केलेल्या सर्किटपेक्षा जास्त विद्युत प्रवाह काढतात तेव्हा ओव्हरलोड विकसित होऊ शकतात. शॉर्ट सर्किट्स एक वेगळी परंतु संभाव्यत: अधिक गंभीर स्थिती निर्माण करतात, ज्यामुळे मोठ्या प्रवाहाला अनपेक्षित मार्गाने वाहता येते.

सर्किट ब्रेकर्स जेव्हा निर्दिष्ट ऑपरेटिंग परिस्थिती ओलांडली जातात तेव्हा विद्युत प्रवाहात व्यत्यय आणून या जोखमींना तोंड देण्यास मदत करतात. फ्यूजच्या विपरीत, ट्रिपचे कारण ओळखल्यानंतर आणि दुरुस्त केल्यानंतर रीसेट करण्यायोग्य सर्किट ब्रेकर सामान्यतः सेवेत परत केला जाऊ शकतो.

याचा अर्थ असा नाही की प्रत्येक इलेक्ट्रिकल फॉल्ट केवळ स्टँडर्ड ब्रेकरद्वारेच टाळता येऊ शकतो. ग्राउंड-फॉल्ट प्रोटेक्शन, आर्क-फॉल्ट प्रोटेक्शन, सर्ज प्रोटेक्शन आणि योग्य ग्राउंडिंग वेगवेगळ्या उद्देशांसाठी आणि इंस्टॉलेशन आणि स्थानिक इलेक्ट्रिकल कोडच्या आधारावर आवश्यक देखील असू शकतात.

कसेप्लॅस्टिक लघु सर्किट ब्रेकर्सफिट आधुनिक घरे

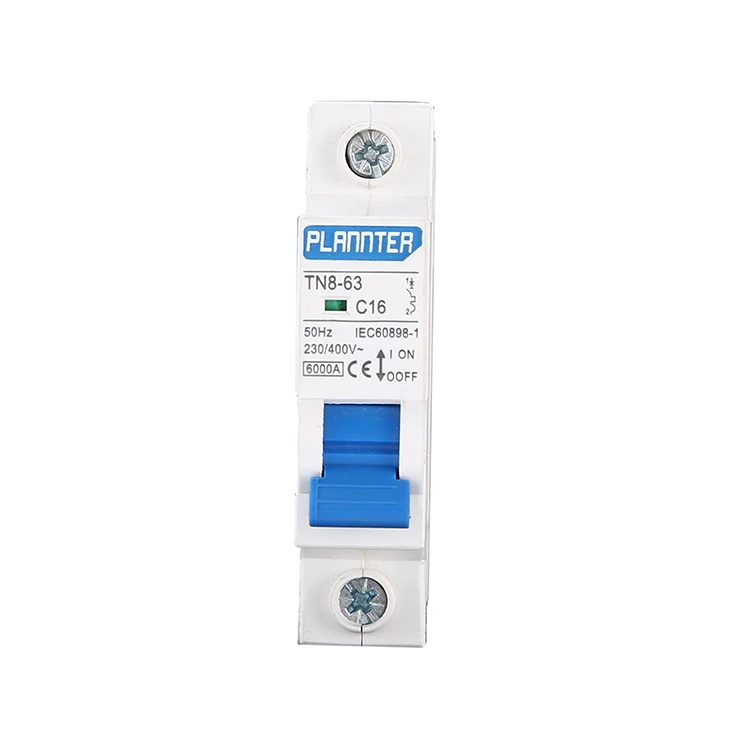

वैयक्तिक शाखा सर्किट्सचे संरक्षण करण्यासाठी वितरण मंडळांमध्ये लघु सर्किट ब्रेकर्स सामान्यतः स्थापित केले जातात. प्लॅस्टिक हाउसिंग अंतर्गत घटकांभोवती विद्युत इन्सुलेशन प्रदान करते, तर स्विचिंग यंत्रणा आणि संपर्क सर्किट व्यत्यय कार्य करतात.

गृहनिर्माण सामग्री सुरक्षा डिझाइनचा फक्त एक भाग आहे. त्याचे थर्मल गुणधर्म, ज्योत प्रतिरोध, यांत्रिक सामर्थ्य, मितीय सुसंगतता आणि अंतर्गत घटकांसह सुसंगतता या सर्व गोष्टी उत्पादनाच्या कार्यक्षमतेवर परिणाम करतात.

कॉम्पॅक्ट बांधकाम मर्यादित पॅनेल जागेत एकाधिक सर्किट्स आयोजित करण्यात मदत करते. निवासी प्रतिष्ठानांमध्ये अतिरिक्त उपकरणे, मॉनिटरिंग उपकरणे आणि ऊर्जा व्यवस्थापन उपकरणे सामावून घेतल्याने हे अधिकाधिक संबंधित बनते.

या वैशिष्ट्यांचे एकत्रित मूल्यांकन केले पाहिजे. केवळ कॉम्पॅक्ट एनक्लोजरमुळे ब्रेकर विशिष्ट सर्किटसाठी योग्य आहे की नाही हे स्थापित होत नाही.

जेव्हा सर्किट ओव्हरलोड होते तेव्हा काय होते?

किटली, मायक्रोवेव्ह, टोस्टर आणि इतर उपकरणे एकाच वेळी कार्यरत असलेल्या स्वयंपाकघराचा विचार करा. त्यांची एकत्रित मागणी सर्किटच्या परवानगी क्षमतेपेक्षा जास्त असल्यास, ब्रेकर ट्रिप होऊ शकतो.

व्यत्यय गैरसोयीचा असू शकतो, परंतु हे देखील सिग्नल करते की सर्किटने एक असामान्य ऑपरेटिंग स्थिती अनुभवली आहे. योग्य प्रतिसाद म्हणजे वारंवार डिव्हाइस रीसेट करण्याऐवजी कारण ओळखणे.

अनेक समस्या वारंवार ट्रिपिंगमध्ये योगदान देऊ शकतात:

उपद्रव थांबवण्यासाठी ब्रेकर कधीही उच्च-वर्तमान मॉडेलने बदलू नये. बदली वायरिंग, सर्किट डिझाइन आणि लागू संरक्षण आवश्यकतांशी सुसंगत असणे आवश्यक आहे.

घराचे विद्युतीकरण आणि विद्युत सुरक्षा यांच्यातील कनेक्शन

निवासी विद्युतीकरण विद्यमान विद्युत पायाभूत सुविधांवरील मागणी बदलत आहे. उष्मा पंप, इलेक्ट्रिक वाहन चार्जर, इंडक्शन कुकिंग आणि बॅटरी स्टोरेजमुळे भरपूर अतिरिक्त भार येऊ शकतो.

जून 2026 मध्ये, ABB ने लोड मॅनेजमेंट, सर्किट प्रोटेक्शन, मॉड्युलर इन्स्टॉलेशन आणि बदलत्या निवासी विद्युतीकरण आवश्यकतांना इलेक्ट्रिकल डिझाइनमध्ये महत्त्वाच्या बाबी म्हणून हायलाइट केले. या घडामोडी दाखवतात की सर्किट प्लॅनिंग सध्याची मागणी आणि संभाव्य भविष्यातील जोड या दोन्हीसाठी का आवश्यक आहे.

यूएस नॅशनल इलेक्ट्रिकल कोडची 2026 आवृत्ती विकसित होत असलेल्या विद्युत प्रतिष्ठापन आवश्यकता आणि ऊर्जा व्यवस्थापन प्रणालींना देखील संबोधित करते. स्थानिक दत्तक आणि लागू आवश्यकता अधिकारक्षेत्रानुसार बदलत असल्या तरी त्याच्या तरतुदी त्या कोडद्वारे शासित असलेल्या स्थापनेशी संबंधित आहेत.

घरगुती मागणी वाढत असताना, नवीन उपकरणे जोडण्यापूर्वी विद्यमान वितरण मंडळाला व्यावसायिक मूल्यांकनाची आवश्यकता असू शकते. अधिक ब्रेकर्स जोडल्याने इनकमिंग सप्लाय, बसबार किंवा विद्यमान वायरिंगची क्षमता आपोआप वाढत नाही.

ब्रेकर कन्स्ट्रक्शनमध्ये सामग्रीची गुणवत्ता का महत्त्वाची आहे

इलेक्ट्रिकल उपकरणांच्या घरांमध्ये प्लास्टिकचा मोठ्या प्रमाणावर वापर केला जातो कारण योग्य अभियांत्रिकी पॉलिमर इन्सुलेशन, मितीय स्थिरता आणि उष्णतेला प्रतिकार देऊ शकतात. तथापि, सर्व प्लास्टिकमध्ये समान कार्यक्षमता वैशिष्ट्ये नाहीत.

सामग्रीची निवड ऑपरेटिंग तापमान, अपेक्षित यांत्रिक ताण, उत्पादन प्रक्रिया आणि संबंधित उत्पादन मानकांसाठी खाते असणे आवश्यक आहे. एनक्लोजरला सामान्य सेवेच्या स्थितीत त्याचे इच्छित गुणधर्म राखून ठेवण्याची देखील आवश्यकता असते.

मॅन्युफॅक्चरिंग सातत्य तितकेच महत्वाचे आहे. मोल्ड केलेल्या परिमाणांमधील फरक असेंबली फिटवर परिणाम करू शकतात, तर अंतर्गत घटक स्थितीतील विसंगती स्विचिंग यंत्रणेच्या ऑपरेशनवर प्रभाव टाकू शकतात.

त्यामुळे गुणवत्ता नियंत्रण बाह्य स्वरूप तपासण्यापलीकडे विस्तारते. संबंधित तपासण्यांमध्ये मितीय तपासणी, यांत्रिक ऑपरेशन, विद्युत कार्यप्रदर्शन, तापमान-वाढ चाचणी आणि लागू उत्पादन मानकांविरुद्ध पडताळणी यांचा समावेश असू शकतो.

तंतोतंत चाचणी कार्यक्रम उत्पादनाच्या डिझाइनवर आणि ब्रेकरचे मूल्यमापन केलेल्या मानकांवर अवलंबून असते.

सर्किट संरक्षण निवडताना व्यावहारिक तपासणी

ब्रेकर निवडण्यासाठी फक्त आकार किंवा देखावा निवडण्याऐवजी डिव्हाइसला इलेक्ट्रिकल इंस्टॉलेशनशी जुळवणे आवश्यक आहे.

रेट केलेले वर्तमान आणि कंडक्टर क्षमता: निवडलेल्या रेटिंगने लागू डिझाइन परिस्थितीत स्थापित कंडक्टरचे संरक्षण केले पाहिजे.

रेट केलेले व्होल्टेज आणि वारंवारता: डिव्हाइस ज्या इलेक्ट्रिकल सिस्टीममध्ये काम करेल त्यासाठी योग्य असणे आवश्यक आहे.

ब्रेकिंग क्षमता: शॉर्ट-सर्किट करंटमध्ये व्यत्यय आणण्याची रेट केलेली क्षमता इंस्टॉलेशनच्या आवश्यकता पूर्ण करणे आवश्यक आहे.

पोल कॉन्फिगरेशन: ध्रुवांची संख्या आणि स्विचिंग व्यवस्था सर्किट डिझाइनशी जुळली पाहिजे. प्रत्येक पुरवठा कॉन्फिगरेशनसाठी सिंगल-पोल डिव्हाइस स्वयंचलितपणे योग्य नाही.

लागू मानके: उत्पादनाच्या खुणा, चाचणी दस्तऐवजीकरण आणि प्रमाणन हे अपेक्षित बाजाराच्या आवश्यकतांनुसार तपासले जावे.

पॅनेल सुसंगतता: स्थापनेपूर्वी माउंटिंग व्यवस्था, टर्मिनल कनेक्शन, मंजुरी आणि संलग्नक आवश्यकता विचारात घेणे आवश्यक आहे.

जुनी घरे अपग्रेड करताना हे चेक विशेषतः महत्वाचे आहेत. विद्यमान वायरिंग, उपलब्ध पुरवठा क्षमता आणि वितरण मंडळाची स्थिती यामुळे कोणत्या सुधारणा सुरक्षितपणे केल्या जाऊ शकतात यावर मर्यादा येऊ शकतात.

सर्किट ब्रेकर्स हे विस्तीर्ण सुरक्षा प्रणालीचा एक भाग आहेत

प्रभावी विद्युत संरक्षण एकत्रितपणे काम करणाऱ्या अनेक उपायांवर अवलंबून असते. योग्य केबल आकार, सुरक्षित समाप्ती, योग्य संरक्षणात्मक उपकरणे, योग्य ग्राउंडिंग आणि स्थानिक इलेक्ट्रिकल कोडचे पालन हे सर्व सुरक्षित ऑपरेशनमध्ये योगदान देतात.

लघु सर्किट ब्रेकर खराब वायरिंग पद्धतींची पूर्तता करू शकत नाही किंवा विद्युत संरक्षणाचे इतर सर्व प्रकार बदलू शकत नाही. तसेच ट्रिप केलेला ब्रेकर नेहमी असे सूचित करत नाही की डिव्हाइस स्वतःच सदोष आहे. सर्किट सेवेत परत येण्यापूर्वी मूळ कारणाचा शोध घेणे आवश्यक आहे.

घरमालकांसाठी, सर्किट वारंवार फिरत असताना, वायरिंग खराब होण्याची चिन्हे दर्शवितात किंवा नवीन उच्च-मागणी उपकरणे नियोजित असताना पात्र विद्युत तपासणीची व्यवस्था करणे ही सर्वात उपयुक्त पायरी आहे.

पुढे पहात आहे: ध्वनी डिझाइनसह सुरक्षित वायरिंग सुरू होते

निवासी इमारतींमध्ये अधिक विद्युत उपकरणे आणि ऊर्जा तंत्रज्ञानाचा समावेश असल्याने, सर्किट संरक्षणाची मूलभूत तत्त्वे अपरिवर्तित राहतात: विद्युत भारांचे योग्य मूल्यांकन करणे आवश्यक आहे, कंडक्टरचे पुरेसे संरक्षण करणे आवश्यक आहे आणि संरक्षणात्मक उपकरणे स्थापनेसाठी योग्य असणे आवश्यक आहे.

प्लॅस्टिक लघु सर्किट ब्रेकर्सअनेक कमी-व्होल्टेज वितरण प्रणालींमध्ये एक महत्त्वपूर्ण कार्य करणे सुरू ठेवा, कॉम्पॅक्ट बांधकाम ओव्हरकरंट संरक्षणासह एकत्र करा. त्यांची प्रभावीता योग्य उत्पादन डिझाइन, सातत्यपूर्ण उत्पादन नियंत्रणे, योग्य निवड आणि योग्य स्थापना यावर अवलंबून असते.

Zhejiang Pugao Electric Power Co., Ltd. (Pugao) साठी, ज्यांच्या कमी-व्होल्टेज विद्युत उत्पादन श्रेणीमध्ये सर्किट संरक्षण आणि वीज वितरण उपकरणे समाविष्ट आहेत, ही तत्त्वे निवासी विद्युत सुरक्षिततेच्या आसपासच्या विस्तृत तांत्रिक संदर्भाचा भाग बनतात. घरातील वायरिंगची आवश्यकता विकसित होत असताना, सर्वात महत्वाचा विचार म्हणजे विद्युत प्रणालीमधील प्रत्येक घटकाचे सुरक्षित समन्वय.
