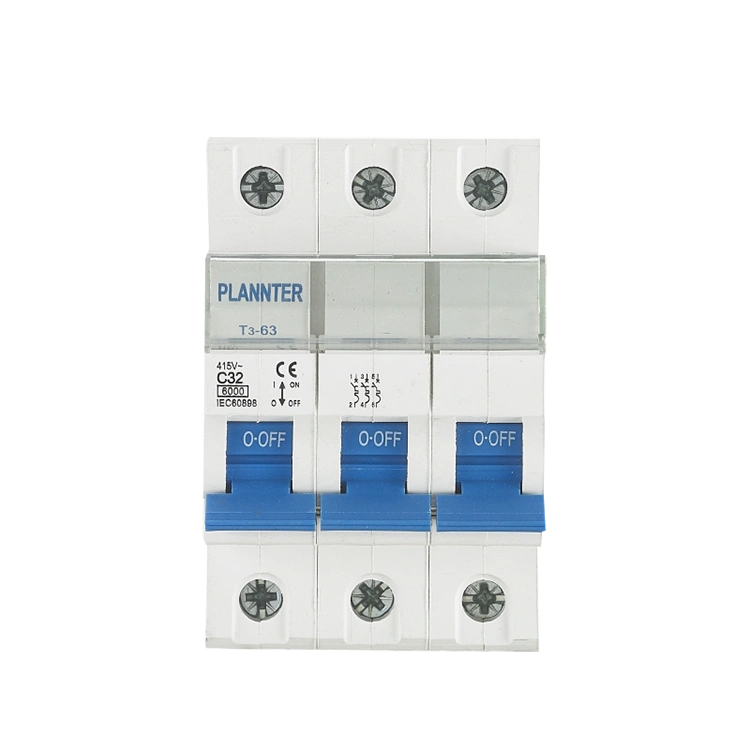

मिनी सर्किट ब्रेकर्स (MCBs) चे व्यावसायिक निर्माता म्हणून, Pugao(लागवड करणारा)आमच्या ग्राहकांना उच्च-कार्यक्षमतेची विद्युत सुरक्षा आणि विश्वासार्हता उत्पादने प्रदान करते. आधुनिक विद्युत उपकरणांमध्ये MCB हे प्रमुख घटक आहेत, जे मजबूत ओव्हरलोड आणि शॉर्ट-सर्किट संरक्षण प्रदान करतात. बिघाड झाल्यास ते आपोआप विद्युत प्रवाह बंद करतात. पारंपारिक फ्यूजच्या विपरीत, ते पुनर्स्थापित करण्यायोग्य आहेत, दीर्घ आयुष्य आणि कमी खर्च देतात.
लघु सर्किट ब्रेकर कसे कार्य करते?
अMCBएक इलेक्ट्रोमेकॅनिकल उपकरण आहे जे सर्किट्सचे अतिप्रवाह परिस्थितीपासून संरक्षण करते. हे दोष परिस्थिती ओळखते आणि चालू/बंद स्विचमध्ये व्यत्यय आणून ताबडतोब विद्युत प्रवाह बंद करते. विशेषतः, त्याचे कार्य ओव्हरलोड्स आणि शॉर्ट सर्किट्सपासून संरक्षण करणे आहे. तर ही प्रक्रिया कशी कार्य करते?
जेव्हा MCB मधून वाहणारा विद्युत् प्रवाह त्याच्या रेट केलेल्या मूल्यापेक्षा जास्त काळ जातो, तेव्हा आतील द्विधातु पट्टी गरम होते आणि वाकते. या क्रियेमुळे सर्किट ब्रेकरच्या ट्रिपिंग मेकॅनिझमला चालना मिळते आणि विद्युत प्रवाह कापला जातो. या प्रक्रियेद्वारे, ओव्हरलोड संरक्षण प्राप्त केले जाते.
जेव्हा प्रचंड विद्युत प्रवाह अचानक येतो, म्हणजे शॉर्ट सर्किट होते, तेव्हा MCB मधील इलेक्ट्रोमॅग्नेटिक कॉइल एक मजबूत चुंबकीय क्षेत्र निर्माण करेल, संपर्कांना त्वरित वेगळे करण्यास भाग पाडेल, काही मिलिसेकंदांमध्ये सर्किट कापून टाकेल. हे शॉर्ट-सर्किट संरक्षण आहे.
फॉल्ट साफ केल्यानंतर, ऑपरेटिंग लीव्हरला "चालू" स्थितीकडे वळवून ते व्यक्तिचलितपणे रीसेट केले जाऊ शकते आणि भाग बदलल्याशिवाय पॉवर पुनर्संचयित केली जाऊ शकते.
मिनी सर्किट ब्रेकर प्रकार बी, सी आणि डी मधील फरक काय आहे?
मिनी सर्किट ब्रेकरचे वर्गीकरण B, C, आणि D मध्ये त्याच्या ट्रिपिंग वैशिष्ट्यांच्या आधारे केले जाते, विशेषत: तो इनरश करंट्सना कसा प्रतिसाद देतो. योग्य प्रकार निवडणे अनावश्यक ट्रिपिंगशिवाय योग्य संरक्षण सुनिश्चित करते.
B प्रकार:
- रेट केलेल्या वर्तमान (इन) च्या 3 ते 5 पटीने सहली.
- कमी इनरश वर्तमान अनुप्रयोगांसाठी योग्य.
- सामान्यतः निवासी सर्किट्समध्ये वापरले जाते जसे की प्रकाश आणि लहान उपकरणे.
- संवेदनशील भारांसाठी जलद संरक्षण प्रदान करते.
प्रकार C:
- रेट केलेल्या वर्तमान (इन) च्या 5 ते 10 पट ट्रिप.
- मध्यम इनरश वर्तमान भारांसाठी डिझाइन केलेले.
- व्यावसायिक आणि हलके औद्योगिक अनुप्रयोगांमध्ये मोठ्या प्रमाणावर वापरले जाते.
- एअर कंडिशनर, पंप आणि लहान मोटर्स सारख्या उपकरणांसाठी आदर्श.
D प्रकार:
- रेट केलेल्या वर्तमान (इन) च्या 10 ते 20 पटीने सहली.
- उपद्रव ट्रिपिंगशिवाय उच्च इनरश करंट हाताळते.
- जड औद्योगिक अनुप्रयोगांमध्ये वापरले जाते.
- ट्रान्सफॉर्मर, मोठ्या मोटर्स आणि वेल्डिंग उपकरणांसाठी योग्य.
MCB आणि RCD / RCCB मधील फरक
एक मिनी सर्किट ब्रेकर आणि RCD/RCCB ही दोन्ही इलेक्ट्रिकल सिस्टीममध्ये आवश्यक संरक्षण साधने आहेत, परंतु ते वेगवेगळ्या उद्देशांसाठी पूर्ण करतात. त्यांच्यातील फरक समजून घेणे संपूर्ण सर्किट संरक्षण सुनिश्चित करण्यात मदत करते.
मिनी सर्किट ब्रेकर (MCB):
- ओव्हरलोड आणि शॉर्ट सर्किट परिस्थितीपासून संरक्षण करते.
- वर्तमान रेट केलेल्या मर्यादा ओलांडल्यावर स्वयंचलितपणे ट्रिप.
- निवासी, व्यावसायिक आणि औद्योगिक वितरण प्रणालींमध्ये वापरले जाते.
- गळती करंट किंवा इलेक्ट्रिक शॉक धोके शोधत नाही.
RCD / RCCB (अवशिष्ट वर्तमान उपकरण / अवशिष्ट वर्तमान सर्किट ब्रेकर):
- पृथ्वी गळती आणि इलेक्ट्रिक शॉकपासून संरक्षण करते.
- थेट आणि तटस्थ प्रवाहांमधील असंतुलन शोधते.
- जेव्हा गळती करंट सुरक्षित थ्रेशोल्ड (उदा. 30mA) ओलांडतो तेव्हा ट्रिप.
- ओव्हरलोड किंवा शॉर्ट सर्किट संरक्षण प्रदान करत नाही.
मुख्य फरक:
-
संरक्षण प्रकार:MCB उपकरणांचे संरक्षण करते; RCD/RCCB लोकांचे संरक्षण करते.
-
कार्य:एमसीबी ओव्हरकरंट हाताळते; RCD/RCCB गळती करंट शोधते.
-
वापर:बहुतेकदा संपूर्ण संरक्षणासाठी एकत्र वापरले जाते.
-
सुरक्षितता पातळी:दोन्ही उपकरणे एकत्रित केल्याने विद्युत आणि वैयक्तिक सुरक्षा दोन्ही सुनिश्चित होते.
पुगाओचे (प्लँटर) लघु सर्किट ब्रेकर्स का निवडावेत?
आमची MCB उत्पादने ओव्हरलोड आणि शॉर्ट सर्किट संरक्षण, उच्च सुरक्षा प्रदान करू शकतात आणि आगीचा धोका कमी करू शकतात. शिवाय, जेव्हा संरक्षणाची आवश्यकता असते, तेव्हा ते त्वरीत प्रतिसाद देते आणि जवळजवळ त्वरित ट्रिप करू शकते, ज्यामुळे रेषा आणि जोडलेल्या उपकरणांचे नुकसान कमी होते. हे नंतर सहजपणे रीसेट देखील केले जाऊ शकते. सर्किटची स्थिती स्विचवर दर्शविलेल्या स्थितीद्वारे ओळखली जाऊ शकते, ज्यामुळे ते वापरण्यास अतिशय सोयीस्कर बनते.
आमचे लघु सर्किट ब्रेकर आकाराने कॉम्पॅक्ट आहेत आणि वापरकर्ता युनिट्स आणि वितरण बॉक्समध्ये उच्च घनतेवर स्थापित केले जाऊ शकतात, ज्यामुळे जागेचा वापर अतिशय कार्यक्षम होतो. ते देखील समन्वयित केले जाऊ शकतात जेणेकरून इतर उपकरणांवर परिणाम न करता फक्त सर्किट ब्रेकर फॉल्ट ट्रिपच्या सर्वात जवळ असेल.
