PUGAO (प्लँटर इलेक्ट्रिक)चीनमधील मोल्डेड केस सर्किट ब्रेकर्सची व्यावसायिक उत्पादक आहे. क्षेत्रातील विस्तृत अनुभवासह, आम्ही तुमच्या विशिष्ट गरजा पूर्ण करण्यासाठी सानुकूलित उपाय ऑफर करतो. तुम्हाला या विशिष्ट प्रकारच्या उपकरणांपेक्षा अधिक आवश्यक असल्यास-आणि त्याऐवजी कमी-व्होल्टेज आणि उच्च-व्होल्टेज इलेक्ट्रिकल सिस्टमसाठी एक व्यापक, एक-स्टॉप सोल्यूशन शोधत असल्यास-आम्ही तुम्हाला आमच्याशी संपर्क साधण्यासाठी आमंत्रित करतो.
MCCB कशाचे संरक्षण करते?
मोल्डेड केस सर्किट ब्रेकर्स (MCCBs) प्रामुख्याने कमी-व्होल्टेज वीज वितरण प्रणालीमध्ये वापरले जातात. त्यांचे मुख्य कार्य केबल्स, जनरेटर, मोटर्स आणि ट्रान्सफॉर्मरचे खालील तीन प्रकारच्या दोषांमुळे होणाऱ्या नुकसानापासून संरक्षण करणे आहे:

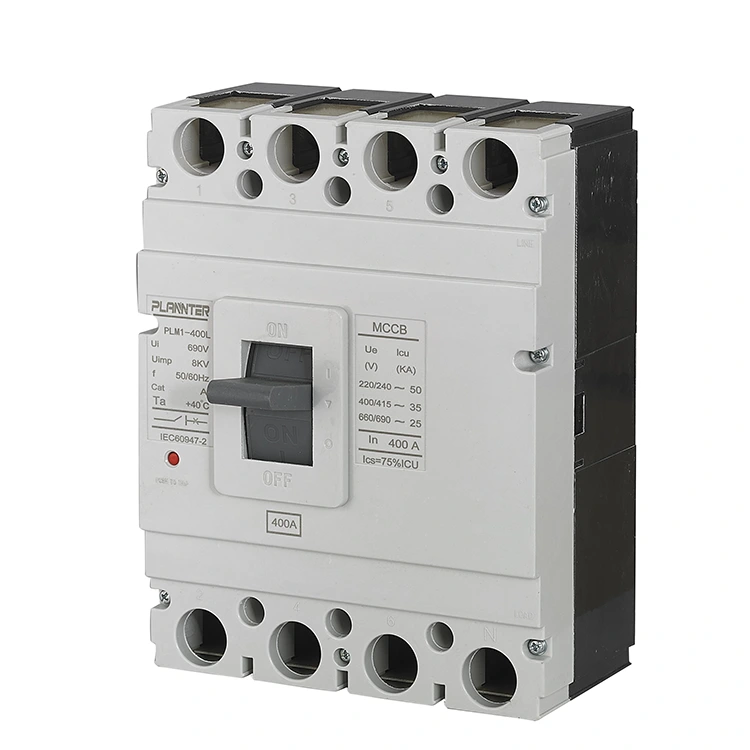

ओव्हरलोड संरक्षण: जेव्हा विद्युत् प्रवाह त्याचे रेट केलेले मूल्य ओलांडते-जरी शॉर्ट-सर्किट पातळीपर्यंत पोहोचल्याशिवाय-सर्किट ब्रेकर वेळेच्या विलंबाने वीज पुरवठ्यात व्यत्यय आणण्यासाठी थर्मल डिफ्लेक्शनचे तत्त्व (बाईमेटेलिक स्ट्रिप वापरून) वापरतो, ज्यामुळे वायरिंग जास्त गरम होण्यापासून आणि आग लागण्यापासून रोखते.
शॉर्ट-सर्किट संरक्षण: विद्युतप्रवाहात अचानक, प्रचंड वाढ झाल्यास, सर्किट ब्रेकर तात्काळ ट्रिप सुरू करण्यासाठी इलेक्ट्रोमॅग्नेटचा वापर करतो, उपकरणाचा स्फोट होण्यापासून रोखण्यासाठी मिलिसेकंदांमध्ये सर्किट जबरदस्तीने डिस्कनेक्ट करतो.
अंडरव्होल्टेज संरक्षण (पर्यायी): व्होल्टेज सुरक्षित थ्रेशोल्डच्या खाली गेल्यावर सर्किट आपोआप ट्रिप होते, ज्यामुळे संवेदनशील आणि अचूक उपकरणांचे संरक्षण होते.
उत्पादन प्रकार: थर्मल-चुंबकीय वि. इलेक्ट्रॉनिक
|
वैशिष्ट्ये
|
थर्मल-चुंबकीय प्रकार
|

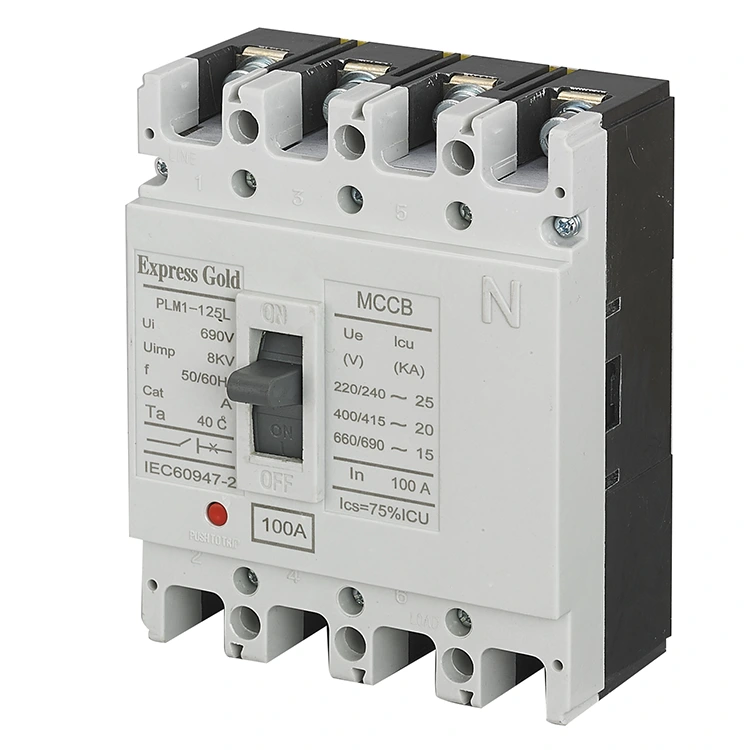

इलेक्ट्रॉनिक प्रकार
|
|
मुख्य घटक
|
बायमेटेलिक स्ट्रिप + इलेक्ट्रोमॅग्नेट (पूर्णपणे यांत्रिक)
|
मायक्रोप्रोसेसर + वर्तमान ट्रान्सफॉर्मर (स्मार्ट चिप)
|
|
संरक्षण कार्ये
|
मूलभूत संरक्षण (लांब-विलंब ओव्हरलोड + तात्काळ शॉर्ट-सर्किट)
|
सर्वसमावेशक संरक्षण (ओव्हरलोड + शॉर्ट-सर्किट वेळ विलंब + शॉर्ट-सर्किट त्वरित + ग्राउंड फॉल्ट)
|
|
नियमन क्षमता
|
निश्चित किंवा मर्यादित समायोजन श्रेणी
|
उच्च-परिशुद्धता समायोज्य सेटिंग्ज (वर्तमान आणि वेळ दोन्ही प्रोग्राम करण्यायोग्य आहेत)
|
|
मुख्य फायदे
|
साधी रचना, टिकाऊ, कमी खर्च
|
बुद्धिमान, निवडक संरक्षण (उपद्रव ट्रिपिंग प्रतिबंधित करते)
|
|
लागू परिस्थिती
|
सामान्य वीज वितरण, मोटर संरक्षण
|
क्रिटिकल पॉवर डिस्ट्रिब्युशन, जनरेटर प्रोटेक्शन आणि झोन सिलेक्टिव्ह इंटरलॉकिंग
|
मुख्य पॅरामीटर्स आणि निवड निकष
योग्य मोल्डेड केस सर्किट ब्रेकर (MCCB) निवडण्यासाठी, PUGAO शिफारस करतो की तुम्ही खालील निकषांवर लक्ष केंद्रित करा; वैकल्पिकरित्या, तुम्ही आम्हाला तुमचे विशिष्ट प्रकल्प तपशील देऊ शकता आणि आम्ही तुमच्यासाठी एक सानुकूलित उपाय विकसित करू:
1. फ्रेम आकार वर्तमान रेट
हे एका विशिष्ट गृहनिर्माण आकारात सामावून घेता येऊ शकणाऱ्या जास्तीत जास्त ट्रिप युनिट क्षमतेचा संदर्भ देते. उदाहरणार्थ, 250A फ्रेम आकारासह सर्किट ब्रेकर फक्त अंतर्गत घटक बदलून 100A, 160A किंवा 250A वैशिष्ट्यांमध्ये कॉन्फिगर केले जाऊ शकते.
2. रेट केलेले वर्तमान
सर्किट ब्रेकरला दीर्घकालीन ऑपरेटिंग परिस्थितीत सतत वाहून नेण्याची परवानगी असलेला कमाल प्रवाह. सामान्य वैशिष्ट्यांमध्ये 100A, 160A, 200A, 250A, 400A, 630A, 800A आणि इतर समाविष्ट आहेत.
3. ब्रेकिंग क्षमता
हे मेट्रिक सर्किट ब्रेकरची विद्युत ताण सहन करण्याची क्षमता मोजते. हे डिव्हाइस सुरक्षितपणे व्यत्यय आणू शकतील अशा कमाल शॉर्ट-सर्किट प्रवाहाचा संदर्भ देते.
प्रकार C: इकॉनॉमी क्लास (अंदाजे 25kA–35kA).
प्रकार S / प्रकार F: मानक वर्ग (अंदाजे 50kA).
H/ Type L टाइप करा: उच्च ब्रेकिंग क्षमता वर्ग (85kA पर्यंत, किंवा अगदी 100kA पेक्षा जास्त).
4. ध्रुवांची संख्या
3P: थ्री-फेज पॉवर सिस्टमसाठी वापरले जाते.

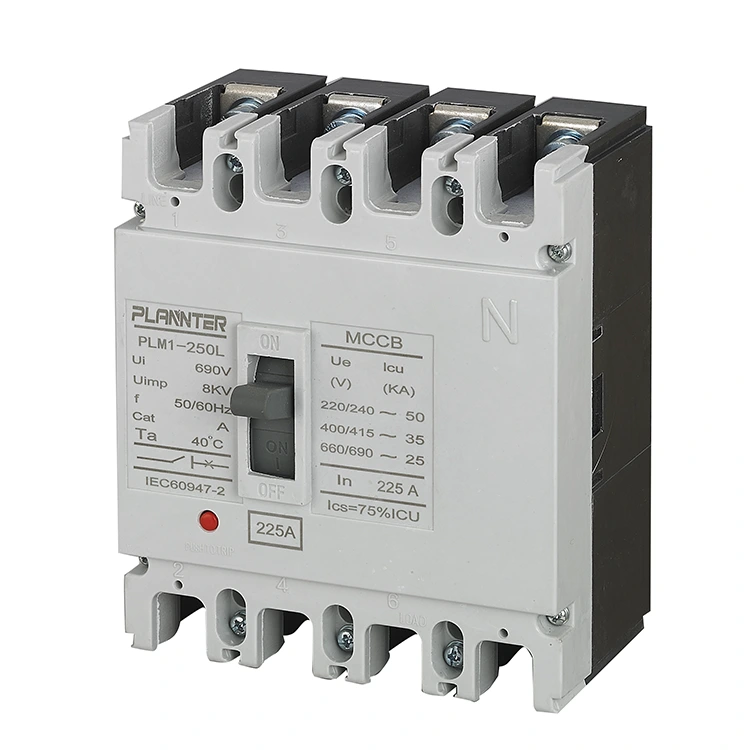

4P: तीन-फेज, चार-वायर सिस्टमसाठी वापरले जाते; ड्युअल पॉवर सोर्स स्विचिंग सिस्टममध्ये सामान्यतः वापरले जाते.
MCCBs आणि MCBs मधील मुख्य फरक
|
वैशिष्ट्ये
|
MCB
|
MCCB
|
|
रेट केलेले वर्तमान
|
साधारणपणे 125A पर्यंत.
|
अत्यंत विस्तृत श्रेणी, 16A ते 1600A (किंवा त्याहूनही उच्च) पर्यंत पसरलेली.
|
|
ब्रेकिंग क्षमता
|
सामान्यतः 6kA - 10kA.
|
अपवादात्मक उच्च क्षमता, 25kA ते 100kA पर्यंत पोहोचते.
|
|
समायोज्यता
|
नॉन-समायोज्य (फॅक्टरीमध्ये निश्चित केलेले पॅरामीटर्स).
|
समायोज्य (वर्तमान ट्रिप सेटिंग्ज सामान्यत: समायोजित करण्यायोग्य आहेत).
|
|
अर्ज
|
अंतिम वितरण (घरे, कार्यालये).
|
शाखा सर्किट वितरण किंवा मुख्य वीज वितरण (कारखाने, मोठे शॉपिंग मॉल्स, डेटा सेंटर) साठी योग्य.
|
|
ऍक्सेसरी स्थापना
|
क्वचितच.
|
ॲक्सेसरीजच्या विस्तृत श्रेणीचे समर्थन करते (शंट ट्रिप, अलार्म संपर्क, सहाय्यक संपर्क).
|
मुख्य अनुप्रयोग परिस्थिती
मोल्डेड केस सर्किट ब्रेकर्स (MCCBs) चा वीज वितरण, बांधकाम आणि उद्योग यासह विविध क्षेत्रांमध्ये मोठ्या प्रमाणावर वापर केला जातो:
वितरण प्रणालींमध्ये शाखा सर्किट संरक्षण: फॅक्टरी डिस्ट्रिब्युशन कॅबिनेटमध्ये, एअर सर्किट ब्रेकर्स (ACBs) सामान्यत: मुख्य इनकमिंग स्विच म्हणून काम करतात, तर MCCBs डाउनस्ट्रीम ब्रँच सर्किट्सचे संरक्षण करण्यासाठी कार्यरत असतात.
मोटर संरक्षण: विशेषत: इलेक्ट्रिक मोटर्सच्या अनन्य वैशिष्ट्यांनुसार संरक्षण प्रदान करण्यासाठी डिझाइन केले आहे—म्हणजेच, त्यांचे उच्च सुरू होणारे प्रवाह आणि फेज लॉसमुळे नुकसान होण्याची संवेदनशीलता.
मोठ्या इमारतींसाठी मुख्य इनकमिंग लाईन्स: व्यावसायिक संकुल आणि कार्यालयीन इमारतींमध्ये, 400A ते 800A पर्यंतचे रेटिंग असलेले MCCB सामान्यतः मजल्यावरील वितरण पॅनेलमध्ये मुख्य स्विच म्हणून वापरले जातात.
जनरेटर आउटपुट संरक्षण: लोड शॉर्ट सर्किटमुळे होणाऱ्या तीव्र धक्क्यापासून महागड्या डिझेल जनरेटरचे संरक्षण करणे.
आमची उत्पादने का निवडावी?
आर्क सप्रेशन डिझाइन: मोठ्या प्रमाणात फॉल्ट करंट हाताळण्यासाठी MCCBs आवश्यक आहेत; PUGAO उत्पादनांमधील चाप-विझविणाऱ्या चेंबर्समध्ये शक्तिशाली इलेक्ट्रिक आर्क्स त्वरित विझविण्यास सक्षम जाड ग्रिड्स आहेत.
थर्मोसेटिंग एन्क्लोजर: एनक्लोजर उच्च-शक्तीच्या थर्मोसेटिंग प्लॅस्टिकपासून तयार केले गेले आहे, ज्यामुळे शॉर्ट-सर्किट फॉल्टच्या वेळी - प्रचंड अंतर्गत दाब आणि उष्णता सहन करण्यास सक्षम होते.
चांदी-आधारित संपर्क: मोठ्या-पृष्ठभाग-क्षेत्रातील चांदीचे मिश्र धातु संपर्क कमी संपर्क प्रतिकार आणि एक अपवादात्मक दीर्घ यांत्रिक सेवा जीवन सुनिश्चित करतात.
