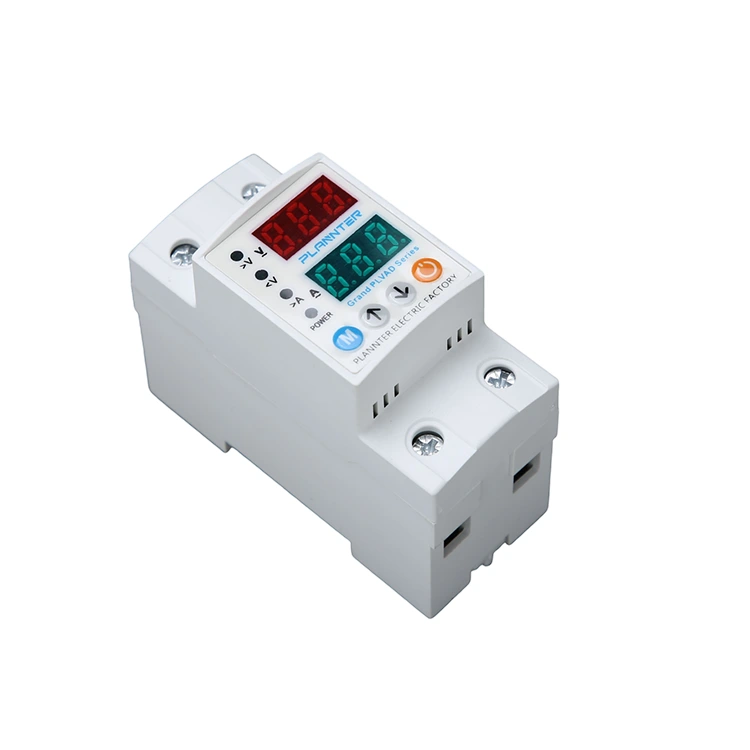

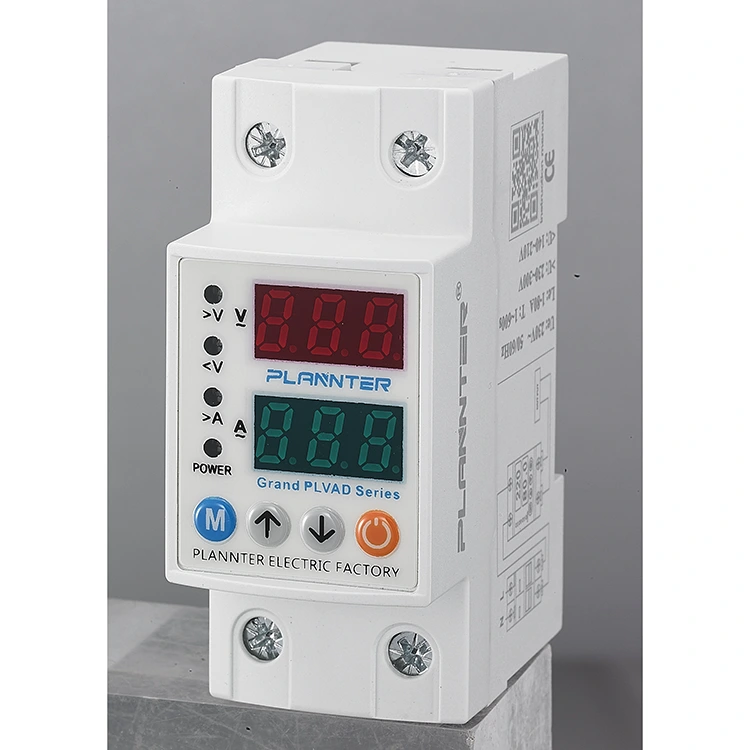

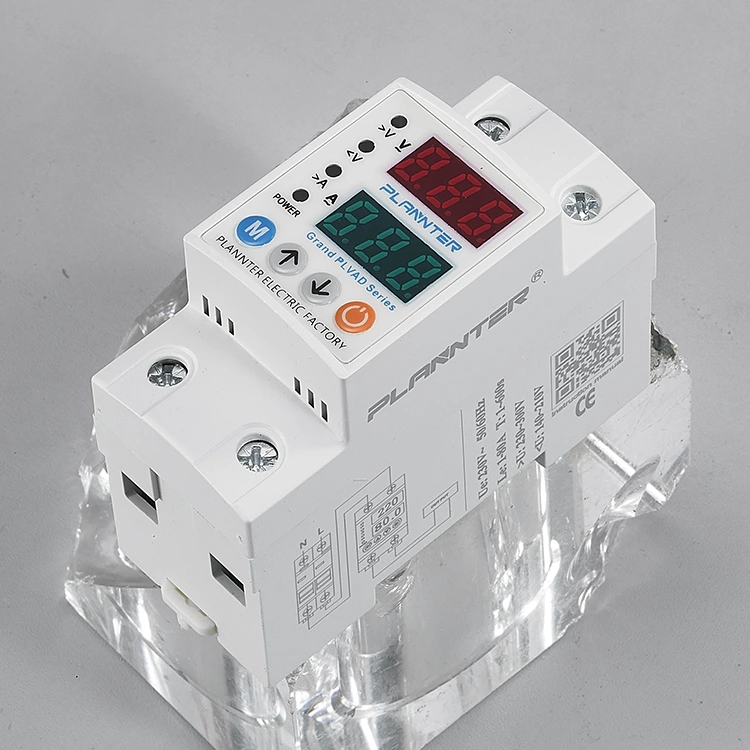

40A 63A ओव्हर आणि अंडर प्रोटेक्टर

पुगाव 40A 63A ओव्हर आणि अंडर प्रोटेक्टरसर्किट्स आणि कनेक्टेड उपकरणे व्होल्टेज अस्थिरतेपासून संरक्षित करण्यासाठी डिझाइन केलेले एक विशेष विद्युत सुरक्षा उपकरण आहे. मानक 220VAC/230VAC प्रणाली (50/60Hz) साठी रेट केलेले, हे रेल-माउंट केलेले युनिट सतत लाइन व्होल्टेजचे निरीक्षण करते.

जेव्हा व्होल्टेज पातळी सुरक्षित थ्रेशोल्ड (ओव्हर-व्होल्टेज) ओलांडते किंवा खूप कमी होते (अंडर-व्होल्टेज) तेव्हा ते स्वयंचलितपणे वीज पुरवठा खंडित करते, मोटर्स, सर्किट बोर्ड आणि वायरिंगचे नुकसान टाळते. -20°C ते +55°C तापमानात कार्य करण्यास सक्षम असलेल्या मजबूत डिझाइनसह, ते विविध वातावरणात विश्वसनीय कामगिरी सुनिश्चित करते.

ऑपरेशनचे तत्त्व

40A 63A ओव्हर आणि अंडर प्रोटेक्टरच्या ऑपरेशनचे सिद्धांत प्रत्यक्षात व्होल्टेज डेटाचे निरीक्षण आहे. यामध्ये, उदाहरणार्थ, सेन्सर, कंट्रोल युनिट्स, रिले आणि इतर परिस्थितींचा शोध आणि निरीक्षण समाविष्ट आहे.

सेन्सर: रिअल टाइममध्ये व्होल्टेज पातळीचे परीक्षण केले जाऊ शकते. व्होल्टेज आमच्या प्रीसेट थ्रेशोल्डपेक्षा जास्त किंवा खाली आल्यास, सेन्सर कंट्रोल युनिटला सिग्नल पाठवतो, आम्हाला प्रक्रिया चालवण्यास सूचित करतो.

कंट्रोल युनिट: सेन्सरकडून सिग्नल प्राप्त करू शकते आणि व्होल्टेज असामान्य आहे की नाही हे निर्धारित करेल. जर व्होल्टेज खूप जास्त किंवा खूप कमी असल्याचे ओळखले जाते, तर कंट्रोल युनिट संरक्षणात्मक उपाय सक्रिय करेल.

रिले: कंट्रोल युनिटद्वारे आदेश दिल्यास, उपकरणांचे नुकसान होण्यापासून आणि आग टाळण्यासाठी रिले त्वरीत सर्किट उघडेल.

उपकरणे संरक्षण

संवेदनशील यंत्रांना योग्यरित्या कार्य करण्यासाठी स्थिर शक्तीची आवश्यकता असते. द40A 63A ओव्हर आणि अंडर प्रोटेक्टरमोठ्या प्रमाणावर संरक्षण करण्यासाठी वापरले जाते:

• वैद्यकीय उपकरणे:पॉवर स्पाइकमुळे गंभीर निदान साधनांचे नुकसान होणार नाही याची खात्री करणे.
• इन्स्ट्रुमेंटेशन:सातत्यपूर्ण व्होल्टेजवर अवलंबून असलेल्या नियंत्रण प्रणाली आणि सेन्सर्सची अचूकता राखणे.

औद्योगिक/व्यावसायिक भार

जड अनुप्रयोगांसाठी, डिव्हाइस महत्त्वपूर्ण विद्युत भार हाताळण्यासाठी उच्च वर्तमान रेटिंग देते:

• 40A रेटिंग:मानक व्यावसायिक प्रकाश सर्किट आणि लहान कार्यालय उपकरणे सेटअपसाठी योग्य.
• 63A रेटिंग:औद्योगिक वितरण बोर्ड, हेवी-ड्युटी मोटर्स आणि मुख्य पॉवर फीडसाठी आदर्श जेथे जास्त वर्तमान क्षमता आवश्यक आहे.

संरक्षण प्रकार आणि यंत्रणा

द40A 63A ओव्हर आणि अंडर प्रोटेक्टरऊर्जा सुरक्षा व्यवस्थापित करण्यासाठी सेन्सर्स आणि रिलेचा समावेश असलेली स्मार्ट नियंत्रण प्रणाली वापरते:

• ओव्हर-व्होल्टेज संरक्षण:व्होल्टेजमध्ये अचानक वाढ आढळून येते (उदा. तटस्थ लाईन डिस्कनेक्शन) आणि आगीचे धोके आणि इन्सुलेशन वृद्धत्व टाळण्यासाठी वीज कमी करते.
• अंडर-व्होल्टेज संरक्षण:व्होल्टेज थेंब ओळखतो ज्यामुळे मोटर्स जास्त गरम होऊ शकतात आणि थांबू शकतात, बर्नआउट टाळण्यासाठी लोड डिस्कनेक्ट करतात.
• स्वयंचलित पुनर्प्राप्ती:एकदा व्होल्टेज स्थिर श्रेणीत परत आल्यावर, युनिट स्वयंचलितपणे सर्किट पुन्हा बंद करू शकते, मॅन्युअल हस्तक्षेपाची आवश्यकता कमी करते आणि सतत ऑपरेशन सुनिश्चित करते.

फायदे

रिअल-टाइम व्होल्टेज मॉनिटरिंग आणि द्रुत डिस्कनेक्शन: 40A 63A ओव्हर आणि अंडर प्रोटेक्टर दररोज लाइन व्होल्टेजचे सतत निरीक्षण करेल, एकदा ओव्हर-व्होल्टेज किंवा अंडर-व्होल्टेज सारख्या सेट थ्रेशोल्डच्या पलीकडे व्होल्टेज आढळल्यास, संरक्षक वीज पुरवठा खंडित करेल, ज्यामुळे विद्युत उपकरणांचे कायमस्वरूपी नुकसान किंवा कमी व्होल्टेजमुळे होणारे नुकसान टाळले जाईल.

विद्युत उपकरणांचे सेवा जीवन वाढवा: दीर्घकालीन स्थिर व्होल्टेज वातावरण असल्यास नुकसान आणि वृद्धत्वामुळे व्होल्टेजच्या धक्क्यांमुळे इलेक्ट्रॉनिक घटक कमी होतील, वीज पुरवठा स्थिर करू शकतात आणि चढ-उतार कमी करू शकतात, एकूण उपकरणांचे आयुष्य वाढवते.

उपकरणे संरक्षित करा: जसे की संगणक, वैद्यकीय उपकरणे, उपकरणे आणि नियंत्रण प्रणालींना उच्च व्होल्टेज अचूकता आवश्यक आहे. जर असामान्य व्होल्टेज आढळला तर तो उपकरणाचा डेटा गमावू नये म्हणून वीज पुरवठा खंडित करेल.

उच्च सुरक्षा आणि संरक्षण कार्यप्रदर्शन: जेव्हा अचानक व्होल्टेज वाढल्याने वायर ओव्हरहाटिंग, शॉर्ट सर्किट किंवा आग होऊ शकते, तेव्हा 40A 63A ओव्हर आणि अंडर प्रोटेक्टर ओव्हर-व्होल्टेजच्या क्षणी वीज पुरवठा वेळेवर बंद करतो, विद्युत आगीचा धोका कमी करतो आणि विजेची सुरक्षितता सुधारतो.

वारंवार विचारले जाणारे प्रश्न

मी व्होल्टेज मर्यादा कशी समायोजित करू?

युनिटमध्ये समायोज्य सेटिंग्ज आहेत, जे तुम्हाला तुमच्या कनेक्ट केलेल्या उपकरणांच्या विशिष्ट आवश्यकतांशी जुळण्यासाठी ओव्हर-व्होल्टेज आणि अंडर-व्होल्टेज थ्रेशोल्ड कॅलिब्रेट करण्याची परवानगी देतात.

"स्वयंचलित पुनर्प्राप्ती" वैशिष्ट्य काय आहे?

दोष साफ केल्यानंतर आणि व्होल्टेज सुरक्षित श्रेणीत परत आल्यावर, 40A 63A ओव्हर आणि अंडर प्रोटेक्टर स्वयंचलितपणे पॉवर पुनर्संचयित करू शकतो, मॅन्युअल रीसेटची आवश्यकता कमी करून आणि सातत्य सुनिश्चित करू शकतो.

40A आणि 63A मध्ये काय फरक आहे?

हे रेट केलेल्या वर्तमान क्षमतेचा संदर्भ देते. 63A मॉडेल 40A मॉडेलपेक्षा जास्त विद्युत भार (अधिक उपकरणे) हाताळू शकते. तुमच्या एकूण कनेक्ट केलेल्या लोडवर आधारित निवडा.

हे विजेच्या लाटेपासून संरक्षण करते का?

हे उपकरण ओव्हर/अंडर व्होल्टेज संरक्षणासाठी डिझाइन केलेले आहे. थेट विजेच्या झटक्यांपासून सर्वसमावेशक सुरक्षेसाठी, समर्पित सर्ज प्रोटेक्टिव्ह डिव्हाइस (SPD) च्या संयोगाने हे संरक्षक वापरण्याची शिफारस केली जाते.

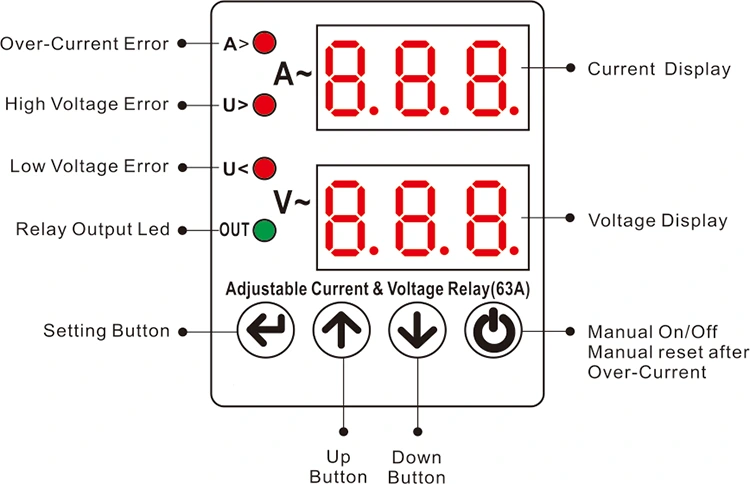

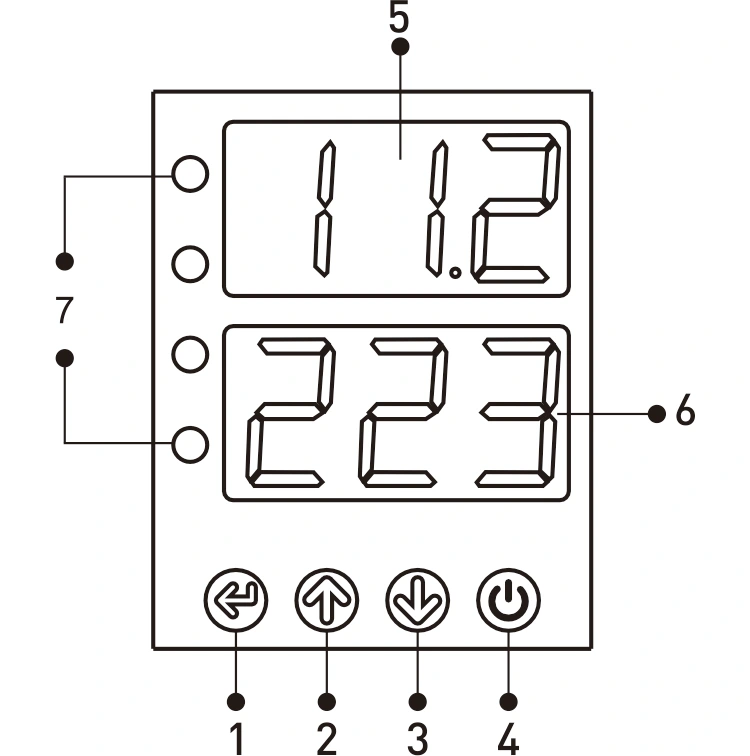

डिस्प्ले आणि बटणे

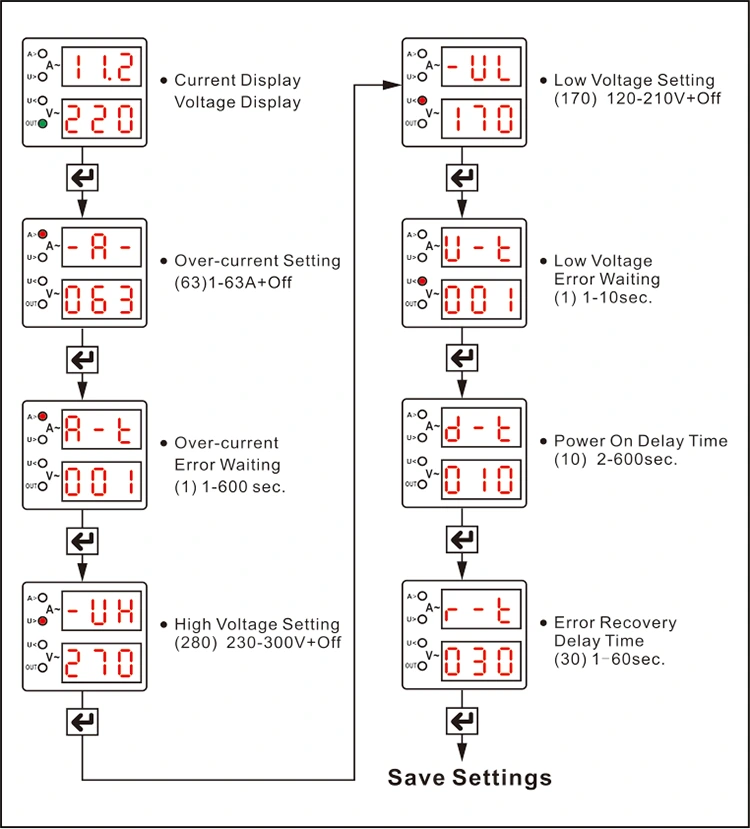

1 - SET बटण: हे बटण ओव्हर-करंट व्हॅल्यू सेट/बदलल्यानंतर आणि हाय/लो व्होल्टेज सेटिंग व्हॅल्यू आणि एरर सेव्ह करण्यासाठी वापरले जाते.

प्रतीक्षा वेळ

2 - UP बटण: आवश्यक मूल्य वाढवा.

3 - डाउन बटण: आवश्यक मूल्य कमी करा.

4 - मॅन्युअल ऑन/ऑफ बटण: डिव्हाइस आउटपुट व्यक्तिचलितपणे चालू किंवा बंद करण्यासाठी वापरले जाते. आउटपुट बंद केल्यावर, स्क्रीन "बंद" प्रदर्शित करेल आणि डिव्हाइस स्वयंचलित रीसेट करण्यास अक्षम असेल. डिव्हाइस पुन्हा सक्रिय करण्यासाठी आणि सामान्य ऑपरेशन पुन्हा सुरू करण्यासाठी पुन्हा बटण दाबा (अस्तित्वात कोणताही दोष नसल्यास).

5 - वर्तमान प्रदर्शन

पहिला डिस्प्ले ग्रुप: सामान्य ऑपरेशन अंतर्गत, हे डिस्प्ले इनपुट (मुख्य) व्होल्टेज मूल्य दर्शवते. कोणताही दोष नसताना स्क्रीन स्थिरपणे प्रकाशित राहते आणि उच्च- किंवा कमी-व्होल्टेज त्रुटी आढळल्यास फ्लॅश होईल. प्रोग्रॅमिंग दरम्यान, डिस्प्ले संबंधित पॅरामीटर मूल्ये सेट केली जात असल्याचे सूचित करतो, जसे की ओव्हरकरंट, उच्च/कमी व्होल्टेज थ्रेशोल्ड, फॉल्ट विलंब आणि विलंब वेळ रीसेट करणे.

6 - व्होल्टेज डिस्प्ले

2रा प्रदर्शन गट: सामान्य ऑपरेशन दरम्यान, हा विभाग वर्तमान मूल्य दर्शवितो. जेव्हा सिस्टीम सामान्यपणे कार्य करत असते तेव्हा स्क्रीन स्थिरपणे प्रकाशत राहते आणि ओव्हर-करंट फॉल्ट झाल्यास चमकते. प्रोग्रामिंग प्रक्रियेदरम्यान, ते संबंधित प्रोग्राम पॅरामीटरचे संख्यात्मक मूल्य प्रदर्शित करते.

7 - एलईडी निर्देशक:

A>: जेव्हा ओव्हर-करंट फॉल्ट आढळतो तेव्हा प्रकाशित होते.

V>: जेव्हा उच्च व्होल्टेज फॉल्ट होतो तेव्हा प्रकाशित होते.

V<: जेव्हा कमी व्होल्टेज फॉल्ट होतो तेव्हा प्रकाशित होतो.

आउट: जेव्हा डिव्हाइस आउटपुट ऑपरेशन सुरू करते तेव्हा दिवा लागतो.

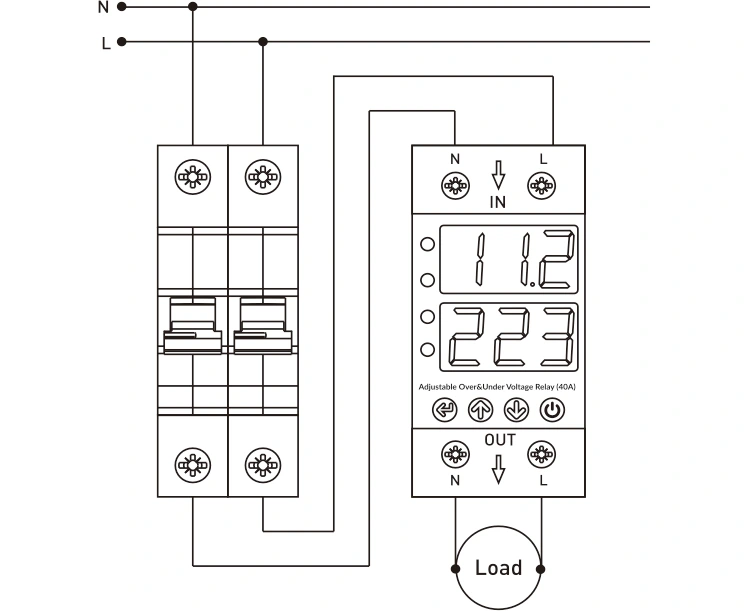

कनेक्शन आकृती

मेनमधील तटस्थ आणि फेज वायर्स डिव्हाइसवर "इनपुट" म्हणून चिन्हांकित केलेल्या "N" आणि "L" टर्मिनल्सशी जोडल्या पाहिजेत.

ओव्हर- किंवा अंडर-व्होल्टेजपासून संरक्षित करण्याच्या उद्देशाने उपकरणांच्या तटस्थ आणि फेज वायर्स डिव्हाइसच्या "आउटपुट" विभागाच्या अंतर्गत "N" आणि "L" टर्मिनल्सशी जोडल्या गेल्या पाहिजेत.

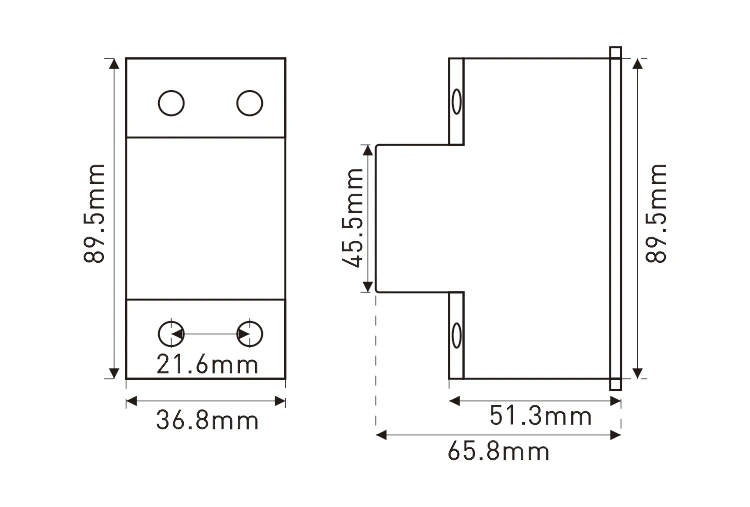

परिमाण
