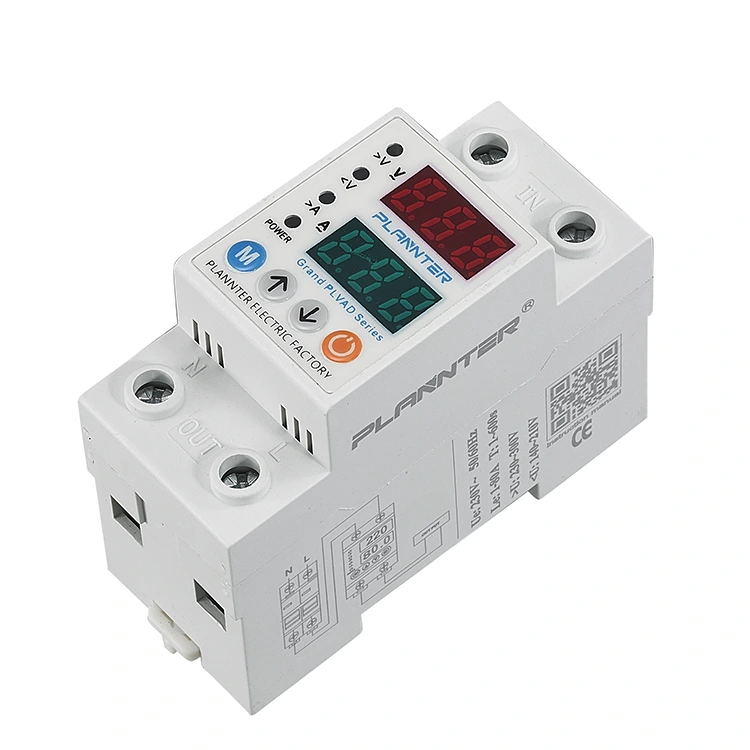

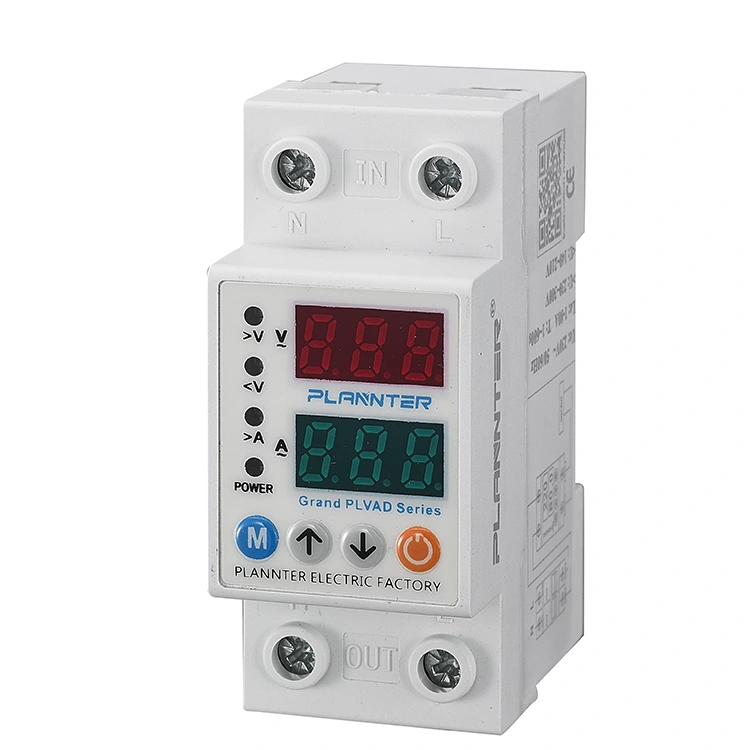

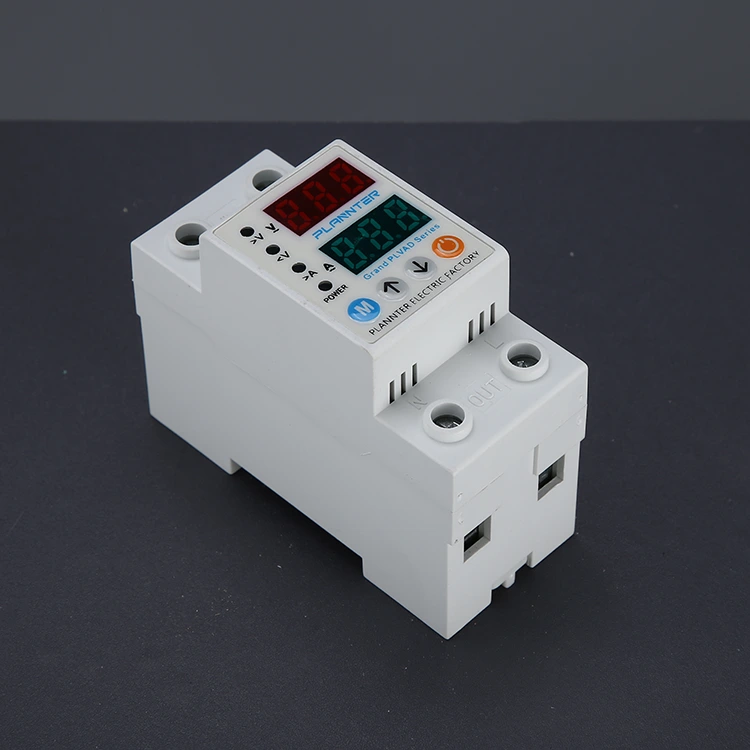

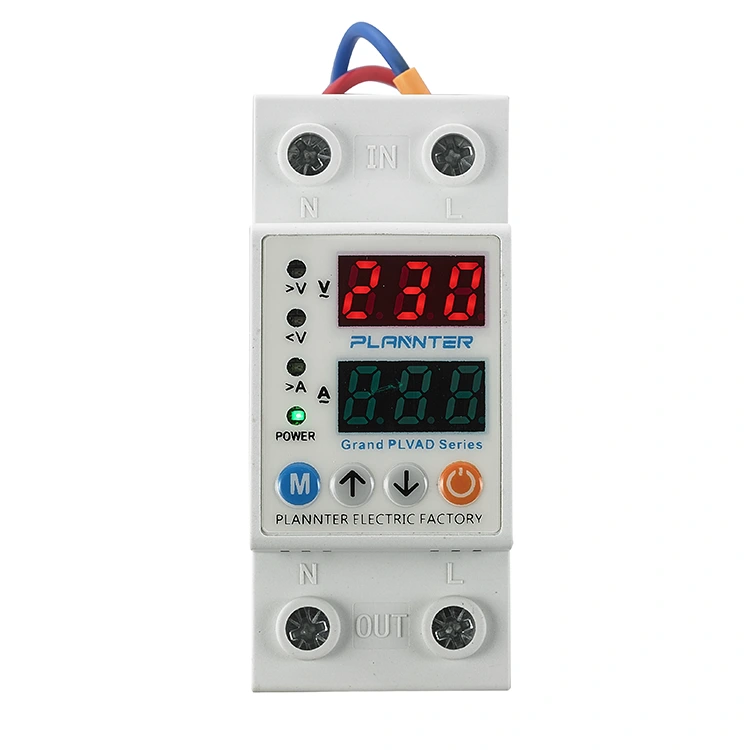

ड्युअल डिस्प्ले व्होल्टेज प्रोटेक्टर

समायोज्य व्होल्टेज उपकरणांचे नुकसान टाळण्यासाठी सौर प्रतिष्ठापनांसारख्या विविध प्रणालींसाठी ओव्हर-व्होल्टेज, अंडर-व्होल्टेज, ओव्हर-करंट आणि अंडर-करंटपासून इलेक्ट्रिकल सिस्टमचे संरक्षण करते. औद्योगिक, व्यावसायिक आणि निवासी अनुप्रयोगांसाठी रिअल-टाइम देखरेख आणि संरक्षण प्रणाली प्रदान करते. या PUGAO (प्लॅन्टर इलेक्ट्रिक) ड्युअल डिस्प्ले व्होल्टेज प्रोटेक्टरमध्ये ड्युअल एलईडी स्क्रीन आहेत जे इनपुट व्होल्टेज आणि लोड करंटचे एक दृष्टीक्षेपात दृश्य प्रदान करतात. डीआयएन रेल माउंटिंगसह जागा वाचवते आणि सेटअप/अप/डाउन/मॅन्युअल ऑन/ऑफ बटणे वापरून सेट करणे सोपे आहे.

वैशिष्ट्ये

विनियमित व्होल्टेज/वर्तमान संरक्षण: आम्ही सानुकूल करण्यायोग्य ओव्हर-व्होल्टेज सेट करू शकतो उदा. >230V आणि 63A थ्रेशोल्ड पर्यंत ओव्हर-करंट, पॉवर उतार-चढ़ावांमुळे इलेक्ट्रिकल सिस्टमचे निरीक्षण आणि संरक्षण करण्यासाठी.

रिअल-टाइम ड्युअल डिस्प्ले स्क्रीन: या ड्युअल डिस्प्ले व्होल्टेज प्रोटेक्टरमध्ये डिजिटल एलईडी स्क्रीन आहे जी व्होल्टेज 220V/230V आणि वर्तमान व्हॅल्यू दोन्हीचे परीक्षण करते.

एकाधिक इंडिकेटर अलार्म: लाल आणि हिरवा LEDs स्पष्टपणे पॉवर स्थिती, ओव्हरव्होल्टेज/ओव्हरकरंट आणि अंडरव्होल्टेज/अंडरकरंट परिस्थिती दर्शवतात, औद्योगिक, व्यावसायिक आणि निवासी अनुप्रयोगांसाठी रिअल-टाइम मॉनिटरिंग आणि विश्वसनीय सिस्टम संरक्षण प्रदान करतात.

ड्युअल डिस्प्ले व्होल्टेज प्रोटेक्टरची कार्ये काय आहेत?

सर्किट ब्रेकर्स प्रामुख्याने शॉर्ट सर्किट्स आणि ओव्हरलोड्सपासून संरक्षण प्रदान करतात - व्होल्टेज पातळीची पर्वा न करता-तुम्हाला विशिष्ट व्होल्टेज-संबंधित समस्यांचे निराकरण करण्यासाठी विशेष उपकरणे आवश्यक असल्यास, PUGAO चा ड्युअल डिस्प्ले व्होल्टेज प्रोटेक्टर हा आदर्श पर्याय आहे.

1. ओव्हरव्होल्टेज संरक्षण

जेव्हा व्होल्टेज अचानक वाढतो-उदाहरणार्थ, तुटलेल्या तटस्थ वायरमुळे व्होल्टेज 380V पर्यंत वाढतो-जेव्हा व्होल्टेज प्रीसेट थ्रेशोल्ड ओलांडतो तेव्हा डिव्हाइस त्वरित वीज पुरवठा खंडित करेल, ज्यामुळे विद्युत उपकरणे खराब होण्यापासून किंवा जळण्यापासून प्रतिबंधित होतील.

2. अंडरव्होल्टेज संरक्षण

जेव्हा व्होल्टेज खूप कमी होते—जसे की कमाल वीज वापर कालावधीत 170V पेक्षा कमी होणे—डिव्हाइस आपोआप पॉवर डिस्कनेक्ट करेल. हे मोटर-चालित उपकरणे अपुऱ्या व्होल्टेज अंतर्गत ऑपरेशनमुळे जास्त गरम होण्यापासून आणि जळण्यापासून प्रतिबंधित करते.

3. ओव्हरकरंट संरक्षण

PUGAO ची उत्पादने प्रगत आणि अत्यंत विश्वासार्ह आहेत, ज्यात एकात्मिक वर्तमान निरीक्षण क्षमता आहेत. वर्तमान प्रीसेट थ्रेशोल्ड ओलांडल्यास, डिव्हाइस संरक्षण प्रदान करण्यासाठी ट्रिप करेल.

4. स्वयंचलित पुनर्प्राप्ती

एकदा व्होल्टेज सामान्य स्तरावर परत आल्यावर, व्होल्टेज संरक्षक थोड्या विलंबानंतर स्वयंचलितपणे पॉवर पुनर्संचयित करेल, कोणत्याही व्यक्तिचलित हस्तक्षेपाची आवश्यकता नाही.

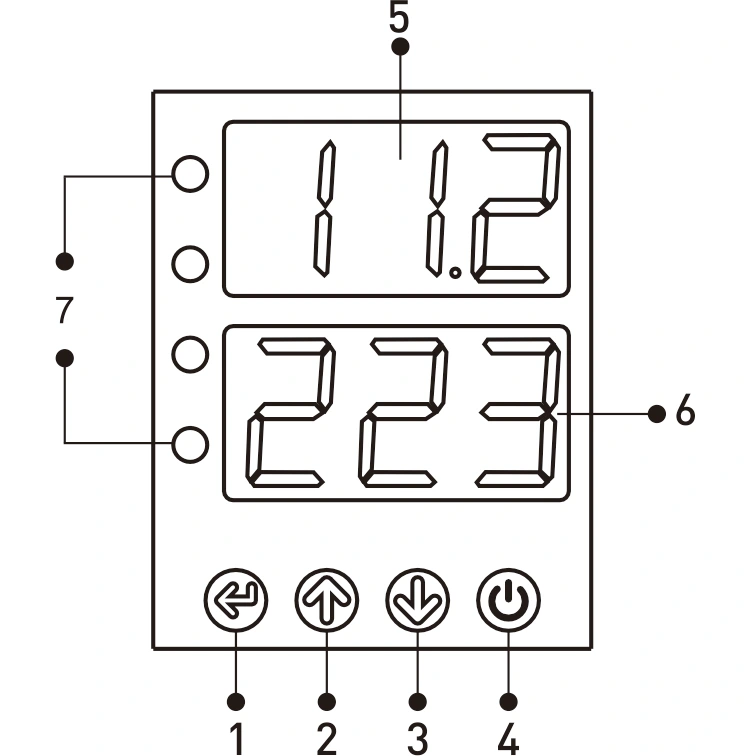

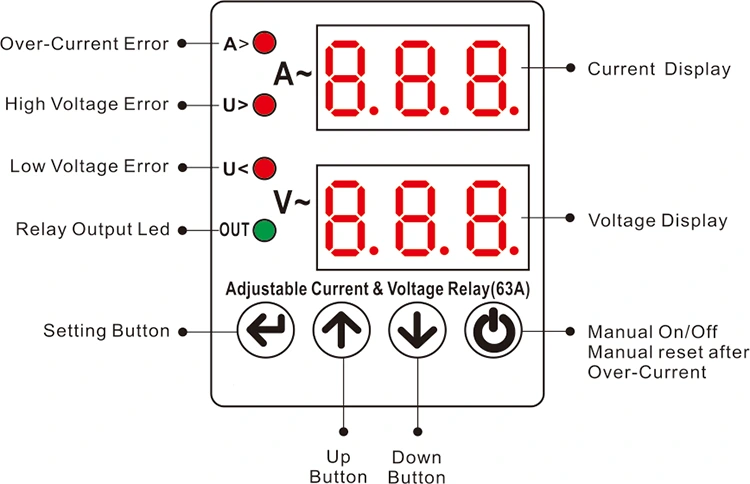

डिस्प्ले आणि बटणे

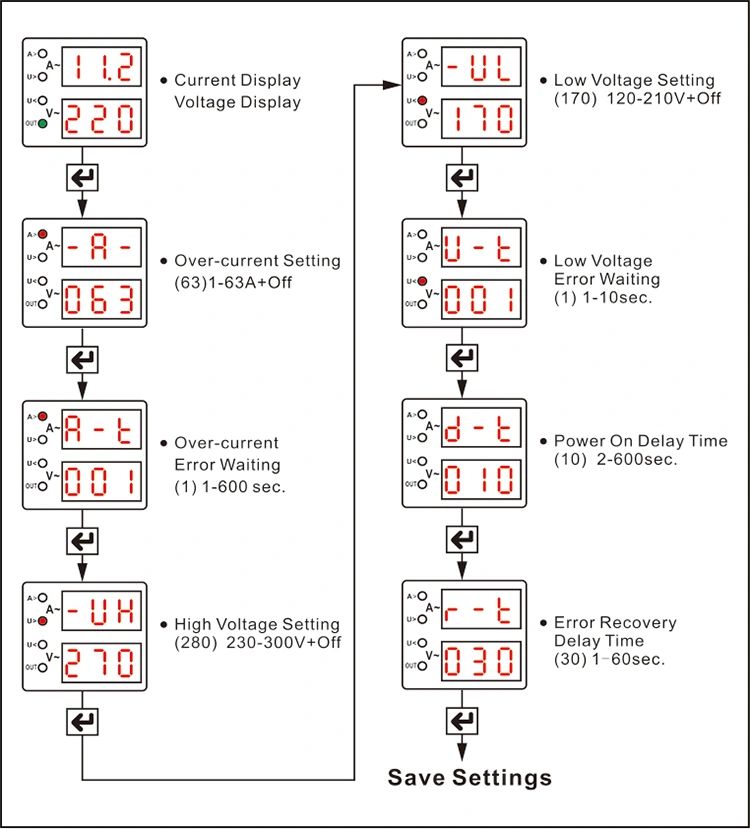

1 - SET बटण: सेटअपमध्ये ओव्हरकरंट मूल्य, उच्च/कमी व्होल्टेज सेटिंग मूल्ये, त्रुटी इ. सेट करण्यासाठी किंवा बदलण्यासाठी.

2 - UP बटण: इच्छित मूल्य वाढवते.

3 - डाउन बटण: इच्छित मूल्य कमी करते.

4 - मॅन्युअल ऑन/ऑफ बटण: डिव्हाइस आउटपुट बंद करण्यासाठी वापरले जाते. या स्थितीत असल्यास, स्क्रीन "बंद" दर्शवेल आणि डिव्हाइस स्वतः रीसेट होणार नाही. डिव्हाइसमध्ये दोष नसल्यास हे बटण पुन्हा दाबल्याने डिव्हाइस चालू होईल आणि ते पुन्हा वापरावे लागेल.

5 - वर्तमान प्रदर्शन

प्रथम प्रदर्शन गट: सामान्य ऑपरेशन दरम्यान, इनपुट व्होल्टेज येथे दर्शविले जाते; दोष नसलेल्या स्थितीत, स्क्रीन नेहमी प्रकाशित असते; उच्च किंवा कमी व्होल्टेजमुळे दोष असताना, डिस्प्ले चमकतो. प्रोग्रामिंग दरम्यान, डिस्प्ले संबंधित प्रोग्रामची मूल्ये दर्शवितो जसे की ओव्हरकरंट, उच्च व्होल्टेज/लो व्होल्टेज, फॉल्ट वेट, रिसेट प्रतीक्षा सेट मूल्ये.

6 - व्होल्टेज डिस्प्ले

दुसरा डिस्प्ले ग्रुप: सामान्य ऑपरेशन दरम्यान, हे वर्तमान मूल्य प्रदर्शित करते; दोष नसलेल्या स्थितीत, स्क्रीन उजळत राहते; ओव्हरकरंट फॉल्टमध्ये, स्क्रीन चमकते. प्रोग्रामिंग दरम्यान, हे संबंधित प्रोग्राम मूल्य प्रदर्शित करते.

7 - LEDs:

A>: ओव्हरकरंट फॉल्ट दरम्यान प्रकाशित होते.

V>: उच्च व्होल्टेज फॉल्ट दरम्यान प्रकाशित होते.

V<: कमी व्होल्टेज फॉल्ट दरम्यान प्रकाशित होते.

आउट: जेव्हा डिव्हाइस आउटपुट करत असते तेव्हा प्रकाशित होते.

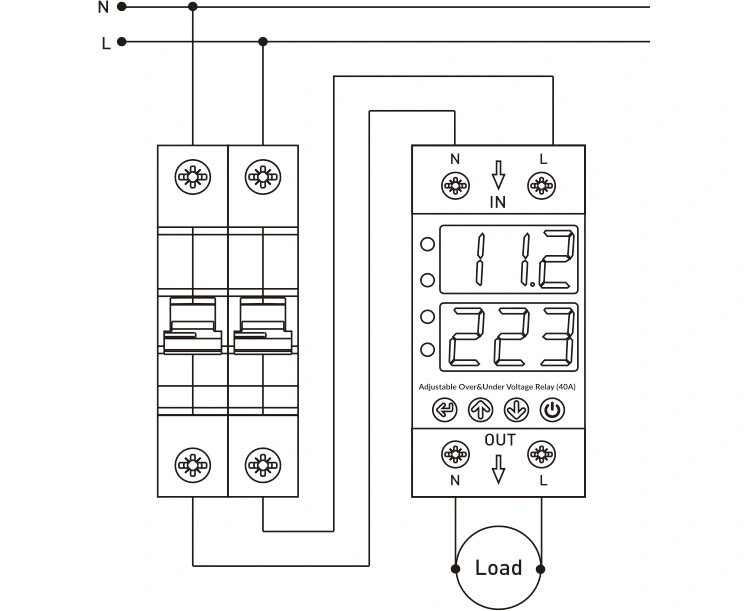

कनेक्शन आकृती

वीज पुरवठ्यापासून तटस्थ आणि फेज वायर्स डिव्हाइसच्या "इनपुट" विभागावरील "N" आणि "L" टर्मिनल्सशी जोडलेले असणे आवश्यक आहे.

ओव्हरव्होल्टेज आणि अंडरव्होल्टेज संरक्षण आवश्यक असलेल्या उपकरणांसाठी, उपकरणाच्या "आउटपुट" विभागावरील "N" आणि "L" टर्मिनल्समधून तटस्थ आणि फेज वायर जोडल्या पाहिजेत.

अनुप्रयोग परिस्थिती

वारंवार विचारले जाणारे प्रश्न

प्रश्न: मी स्वतः व्होल्टेज ट्रिप मर्यादा स्वतः समायोजित करू शकतो?

उ: होय. PUGAO उत्पादनांचा हा एक मुख्य फायदा आहे. नियंत्रण पॅनेलवरील समायोजन बटणे वापरून तुम्ही खालील पॅरामीटर्स व्यक्तिचलितपणे समायोजित करू शकता:

ओव्हर-व्होल्टेज संरक्षण थ्रेशोल्ड

अंडर-व्होल्टेज संरक्षण थ्रेशोल्ड

ओव्हर-करंट संरक्षण थ्रेशोल्ड

पुनर्प्राप्ती विलंब वेळ

विशिष्ट कॉन्फिगरेशन चरणांसाठी, कृपया उत्पादनासह समाविष्ट केलेल्या ऑपरेशन मॅन्युअलचा संदर्भ घ्या.

प्रश्न: वीज पुरवठा जोडल्यानंतर लगेच स्क्रीन का उजळते, परंतु लगेच लोडवर वीज वितरित केली जात नाही?

A: कृपया कोणतेही नंबर फ्लॅश होत आहेत किंवा काउंटडाउन प्रगतीपथावर आहे हे पाहण्यासाठी स्क्रीन तपासा. हे सूचित करते की संरक्षक विलंबित स्टार्टअप कार्य सक्रिय आहे.

उद्देश: पॉवर ग्रीड देखभाल किंवा पुनर्संचयित केल्यानंतर लगेच उद्भवू शकणाऱ्या अचानक विद्युत् प्रवाहामुळे विद्युत उपकरणांचे नुकसान होण्यापासून रोखणे.

शिफारस: जर तुम्हाला कनेक्शनवर त्वरित वीज वितरित करायची असेल, तर तुम्ही पुनर्प्राप्ती विलंब वेळ त्याच्या किमान मूल्यावर सेट करू शकता; तथापि, उपकरणाच्या सुरक्षिततेसाठी, आम्ही विशिष्ट विलंब कालावधी राखण्याची शिफारस करतो.
