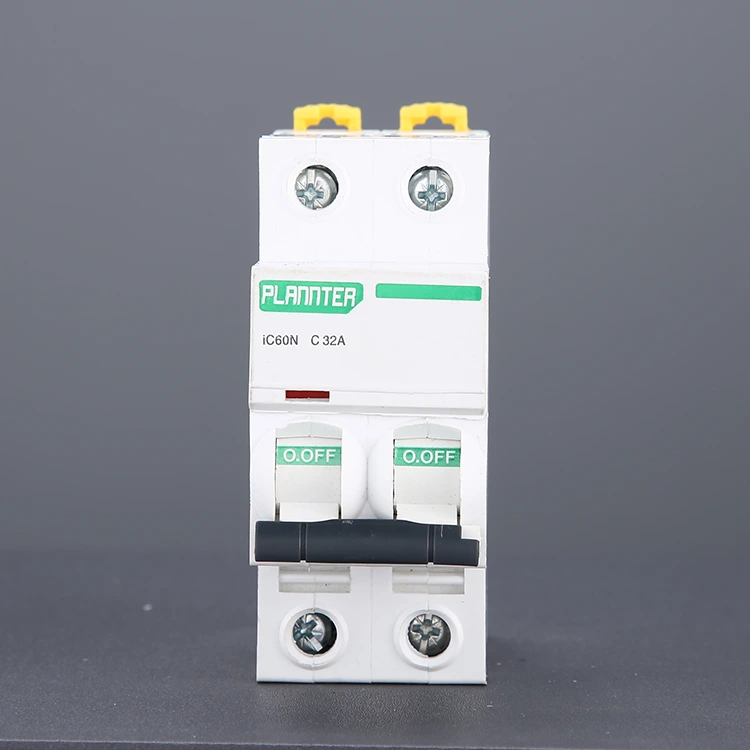

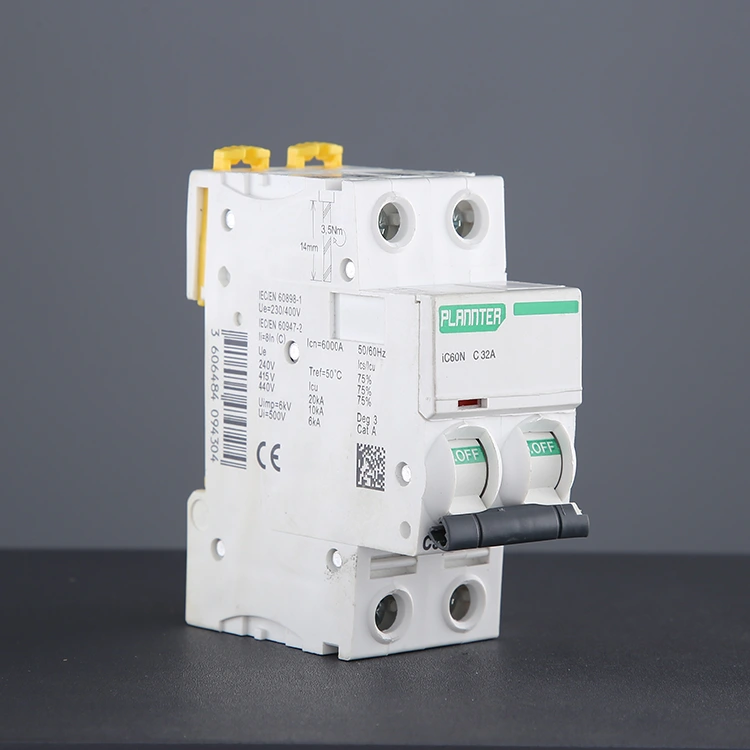

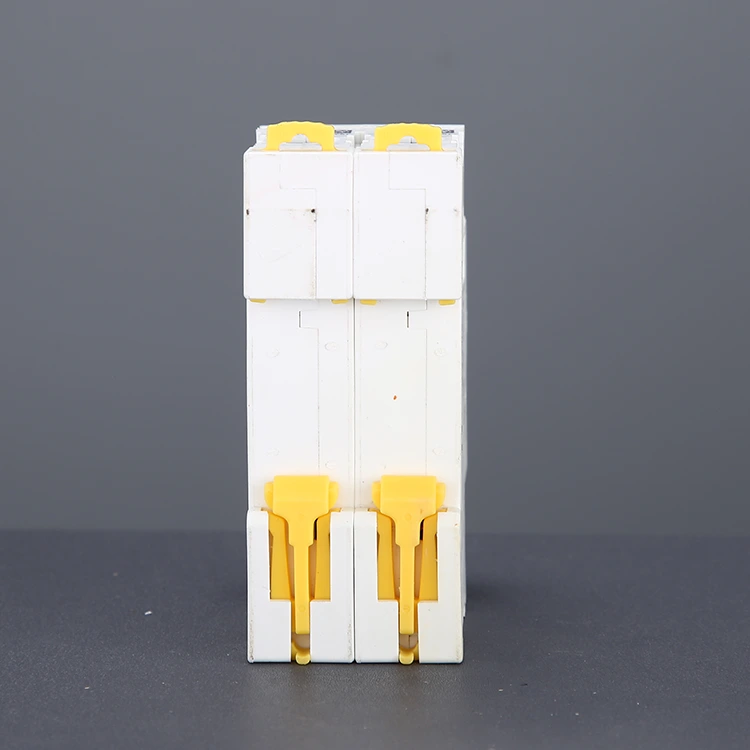

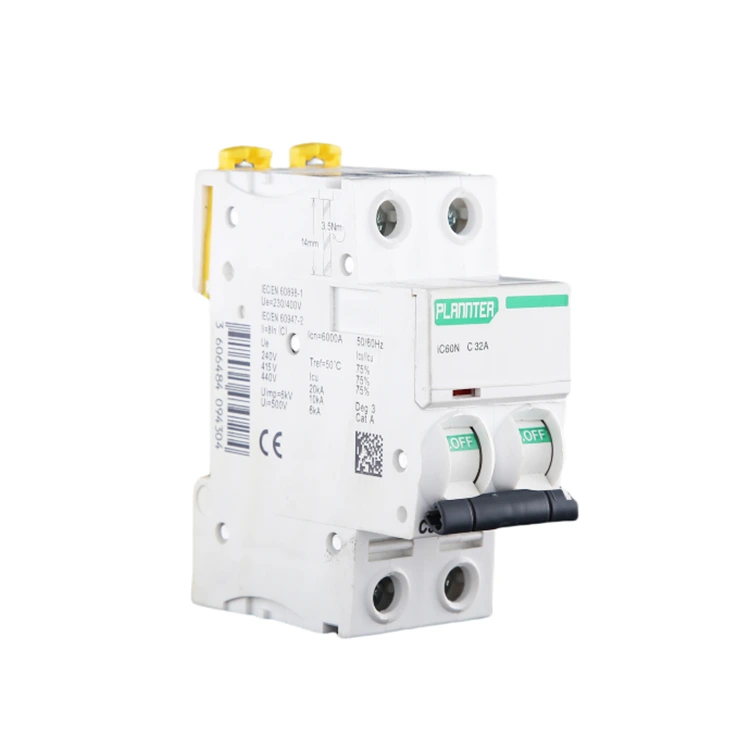

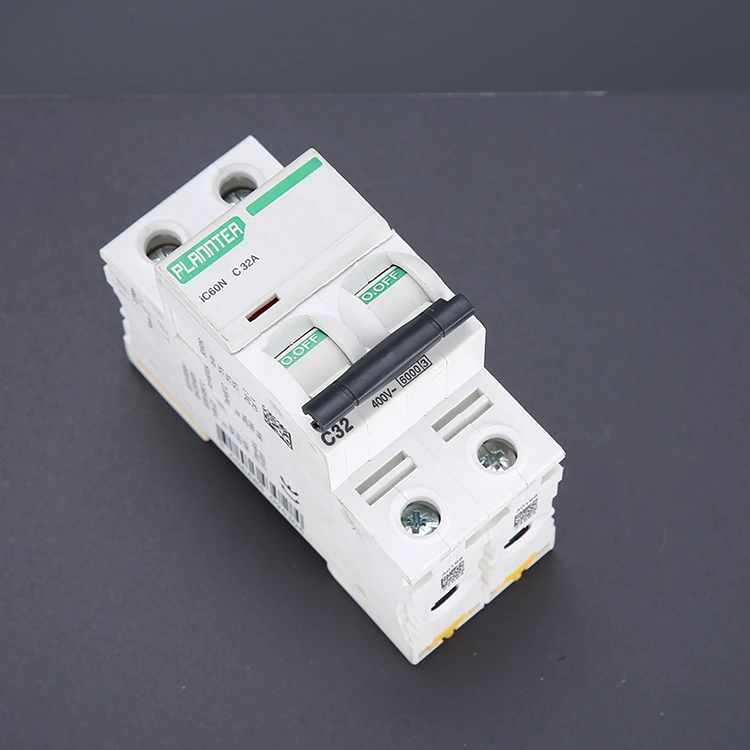

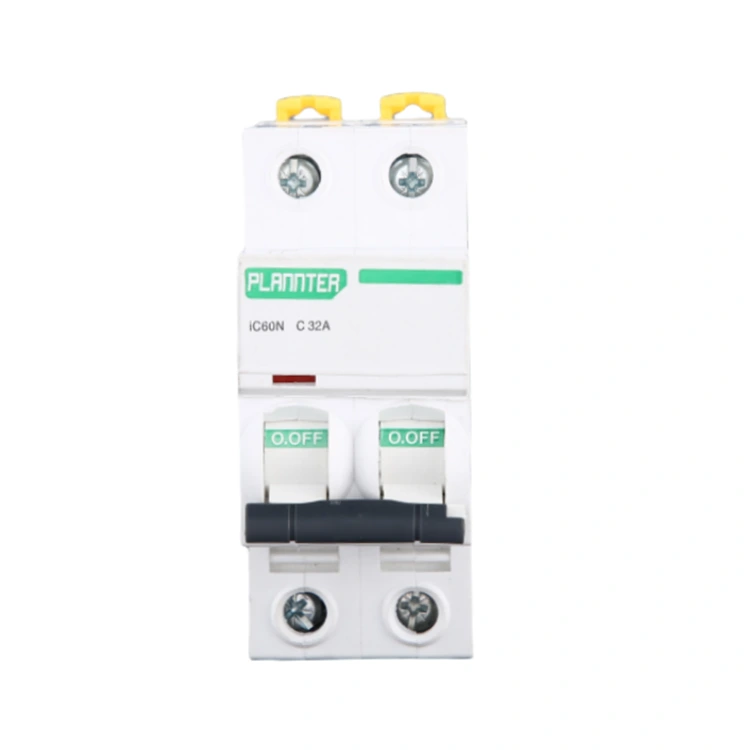

डीआयएन रेल माउंट मिनिएचर सर्किट ब्रेकर

सिंगल पोल सर्किट ब्रेकर (1P) च्या विपरीत जो फक्त फायर वायर डिस्कनेक्ट करतो, 2 पोल डीआयएन रेल माउंट मिनिएचर सर्किट ब्रेकर फायर वायर आणि झिरो वायर ट्रिप करताना समकालिकपणे डिस्कनेक्ट करेल, शून्य वायरच्या विद्युतीकरणामुळे इलेक्ट्रिक शॉकचा धोका टाळेल, जे उच्च सुरक्षा तथ्य आहे. म्हणून, हे विशेषतः अशा ऍप्लिकेशन्ससाठी योग्य आहे ज्यांना वीज अपयशापासून पूर्ण संरक्षण आवश्यक आहे, जसे की घरगुती एअर कंडिशनर, वॉटर हीटर्स, वितरण मुख्य स्विचेस, लहान उर्जा उपकरणे इ.

डीआयएन रेल डिझाइन हे उद्योग मानक का आहे?

1. मॉड्यूलरिटी आणि लवचिकता

ब्लॉक्ससह बिल्डिंगप्रमाणे, तुम्ही अनेक सर्किट ब्रेकर्स, अवशिष्ट वर्तमान उपकरणे, कॉन्टॅक्टर्स किंवा रिले रेल्वेवर शेजारी बसवू शकता.

सर्किटला अतिरिक्त शाखेची आवश्यकता असल्यास, तुम्हाला संपूर्ण वितरण बोर्ड बदलल्याशिवाय - रेल्वेवरील उपलब्ध जागेत नवीन ब्रेकर घालणे आवश्यक आहे.

2. अपवादात्मक स्थापना कार्यक्षमता

इलेक्ट्रिशियनसाठी, डीआयएन रेल-माउंट केलेले लघु सर्किट ब्रेकर स्थापित करण्यासाठी फक्त काही सेकंद लागतात. पारंपारिक स्क्रू-निश्चित पद्धतींच्या तुलनेत, स्थापना वेळ 80% पेक्षा कमी केला जातो.

3. मानकीकरण आणि अदलाबदली

IEC 60898 मानकांचे पालन करून, PUGAO सर्किट ब्रेकर्स ABB, Schneider Electric, आणि Siemens सारख्या ब्रँड्सशी आयामीपणे पूर्णपणे सुसंगत आहेत. तुम्हाला विद्यमान उपकरणे बदलण्याची आवश्यकता असल्यास, आमची उत्पादने थेट बदली म्हणून काम करतात.

4. उष्णता नष्ट होणे आणि देखभाल

रेल माउंटिंग सर्किट ब्रेकर्सला निलंबित करते, त्यांच्या मागे हवा परिसंचरण अंतर तयार करते ज्यामुळे प्रभावी उष्णता नष्ट करणे सुलभ होते.

देखरेखीसाठी, संपूर्ण कॅबिनेट संलग्नक काढून टाकण्याची गरज काढून टाकून, आपल्याला फक्त विशिष्ट डिव्हाइस रेल्वेमधून काढण्याची आवश्यकता आहे.

डीआयएन रेल माउंटिंग वि. फिक्स्ड माउंटिंग: फरक काय आहे?

रेल माउंटिंग निवडण्यासाठी परिस्थिती: 90% पेक्षा जास्त सर्किट ब्रेकर ऍप्लिकेशन्ससाठी रेल माउंटिंग ही पसंतीची निवड आहे.

● मानक वितरण बॉक्स किंवा कॅबिनेट

● बॅच इन्स्टॉलेशन आवश्यक असलेल्या परिस्थिती (अभियांत्रिकी प्रकल्प)

● भविष्यातील देखभाल किंवा विस्ताराची आवश्यकता असू शकते अशी उदाहरणे

● निवासी, व्यावसायिक आणि बहुतेक औद्योगिक वीज वितरण प्रणाली

कार्य

ओव्हरलोड संरक्षण: जेव्हा लोड करंट बराच काळ रेटेड मूल्यापेक्षा जास्त असतो, तेव्हा MCB मधील बाईमेटल उष्णतेने वाकलेला असतो, ज्यामुळे यांत्रिक यंत्रणा कार्य करते आणि सर्किट कापते, रेषा जास्त गरम होण्यापासून आणि आग होण्यापासून प्रतिबंधित करते.

शॉर्ट-सर्किट संरक्षण: जेव्हा लाइनमध्ये शॉर्ट-सर्किट होते आणि विद्युतप्रवाह झटपट वाढतो, तेव्हा इलेक्ट्रोमॅग्नेटिक स्ट्रायकर त्वरीत मजबूत चुंबकीय शक्ती निर्माण करतो आणि मिलिसेकंद ट्रिपिंग लक्षात घेऊन, संपर्क डिस्कनेक्ट करण्यासाठी लिंकेज यंत्रणा ढकलतो.

पूर्ण अलगाव: देखभाल किंवा दुरुस्तीदरम्यान, सर्किट ब्रेकरचे मॅन्युअल ऑपरेशन एकाच वेळी फायर लाईन आणि शून्य रेषा डिस्कनेक्ट करू शकते, ज्यामुळे उपकरणांचे विद्युतीकरण होत नाही आणि ऑपरेटरच्या सुरक्षिततेचे रक्षण होते.

दुहेरी देखरेख: हा DIN रेल माउंट मिनिएचर सर्किट ब्रेकर रिअल टाइममध्ये फायर लाईन आणि शून्य रेषेच्या सद्य स्थितीचे निरीक्षण करू शकतो आणि दोन्ही ओळीत कोणतीही असामान्यता आढळली की लगेच संरक्षण क्रिया अंमलात आणू शकतो.

डीआयएन रेल-माऊंट केलेले सर्किट ब्रेकर योग्यरित्या कसे स्थापित करावे?

तुमच्या उत्पादन वितरणासह, PUGAO एक सर्वसमावेशक स्थापना आणि देखभाल मार्गदर्शक प्रदान करते; तुम्हाला काही समस्या आल्यास, कृपया आमच्या विक्रीनंतरच्या तांत्रिक सहाय्य टीमशी संपर्क साधा. डीआयएन रेल्वे डिझाइन इंस्टॉलेशन प्रक्रिया सुलभ करते म्हणून, आम्ही मानक इंस्टॉलेशन पद्धतींवर आधारित शिफारसी देखील देऊ शकतो.

पायरी 1: वीज पुरवठा खंडित करा

कोणतेही ऑपरेशन करण्यापूर्वी, वितरण बॉक्सचा मुख्य वीजपुरवठा खंडित करणे अत्यावश्यक आहे. येणारे टर्मिनल तपासण्यासाठी मल्टीमीटर किंवा व्होल्टेज टेस्टर वापरा; कोणतेही व्होल्टेज नसल्याची पुष्टी केल्यानंतरच काम सुरू ठेवा. आम्ही इन्सुलेटेड हातमोजे आणि सुरक्षा गॉगल घालण्याची शिफारस करतो.

पायरी 2: इन्स्टॉलेशन वातावरणाची तपासणी करा

वितरण बॉक्समध्ये मानक 35 मिमी डीआयएन रेल स्थापित केली असल्याचे सत्यापित करा. उष्णतेचा अपव्यय आणि भविष्यातील देखभाल सुलभ करण्यासाठी पुरेसा क्लिअरन्स असल्याची खात्री करा आणि रेल्वे कोणत्याही ढिलेपणाशिवाय सुरक्षितपणे बांधलेली असल्याची खात्री करा.

पायरी 3: सर्किट ब्रेकर रेल्वेवर माउंट करा

सर्किट ब्रेकरची वरची क्लिप डीआयएन रेलसह संरेखित करा, नंतर खालची क्लिप आपोआप जागेवर लॉक होईपर्यंत खाली दाबा. डिव्हाइस सुरक्षितपणे निश्चित केले पाहिजे आणि कोणत्याही प्रकारची अडचण न करता.

मॉड्युलर डिझाईन एकाधिक सर्किट ब्रेकर्सच्या शेजारी-बाय-साइड इंस्टॉलेशनसाठी परवानगी देते.

पायरी 4: पॉवर आणि लोड लाईन्स कनेक्ट करा

मानक वायरिंग कॉन्फिगरेशनमध्ये पॉवर इनपुटला वरच्या टर्मिनल्सशी जोडणे आणि लोड आउटपुट खालच्या टर्मिनल्सशी जोडणे समाविष्ट आहे. निर्दिष्ट वर्तमान रेटिंग पूर्ण करणाऱ्या वायर्स वापरा (उदा. 32A ब्रेकरसाठी, ≥4mm² चा वायर क्रॉस-सेक्शन शिफारसीय आहे). सैल कनेक्शन किंवा जास्त गरम होण्यापासून रोखण्यासाठी टर्मिनल स्क्रू घट्ट करा.

पायरी 5: वायरिंग आणि इंस्टॉलेशन स्थिती सत्यापित करा

खात्री करा की सर्व वायरिंग कनेक्शन सुरक्षित आहेत आणि कोणत्याही उघड्या वायर्स उघड नाहीत. ध्रुवीयता आणि फेज सीक्वेन्स तपासा—हे विशेषतः तीन-फेज सिस्टमसाठी गंभीर आहे. सर्किट ब्रेकर स्विच "बंद" (डिस्कनेक्ट केलेले) स्थितीत असल्याची खात्री करा.

पायरी 6: पॉवर-ऑन चाचणी

मुख्य वीज पुरवठा पुनर्संचयित केल्यानंतर, योग्य ऑपरेशनसाठी चाचणी करण्यासाठी सर्किट ब्रेकरला "चालू" स्थितीत स्विच करा. कोणताही असामान्य आवाज, जास्त गरम होण्याची चिन्हे किंवा अनपेक्षित ट्रिपिंगसाठी तपासा.

वारंवार विचारले जाणारे प्रश्न

1. तुम्ही ट्रेडिंग कंपनी किंवा निर्माता आहात?

आम्ही डीआयएन रेल माउंट मिनिएचर सर्किट ब्रेकरमध्ये 10 वर्षांच्या अनुभवासह एक व्यावसायिक कारखाना आहोत.

2. तुम्ही सानुकूलित सेवा स्वीकारता का?

आम्ही OEM/ODM सेवा प्रदान करतो, आम्ही उत्पादनांवर तुमचा ब्रँड लोगो मुद्रित करू शकतो. व्यावसायिक तांत्रिक आणि अवतरण कार्यसंघ आपल्या रेखाचित्रे आणि पॅरामीटर आवश्यकतांनुसार समाधानकारक समाधान प्रदान करू शकतात.
