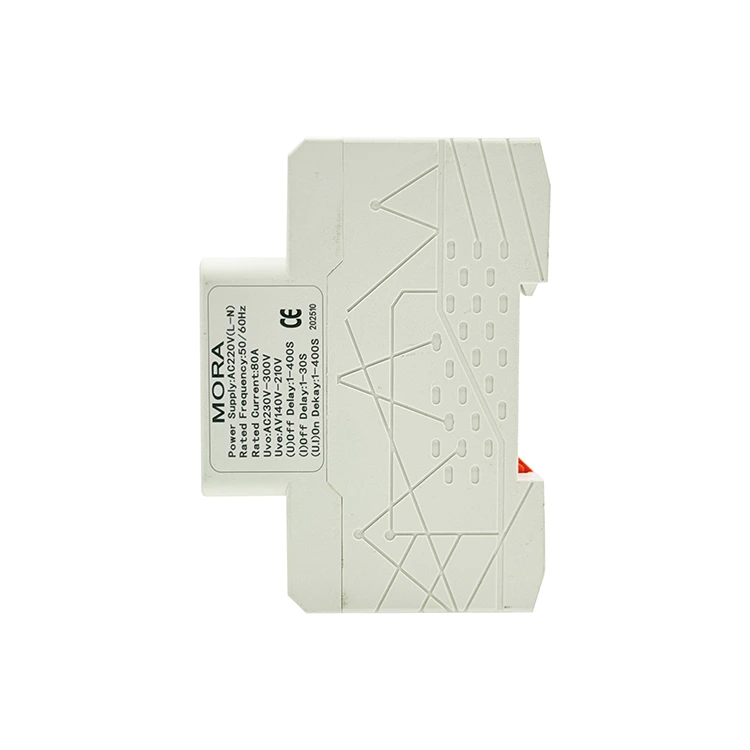

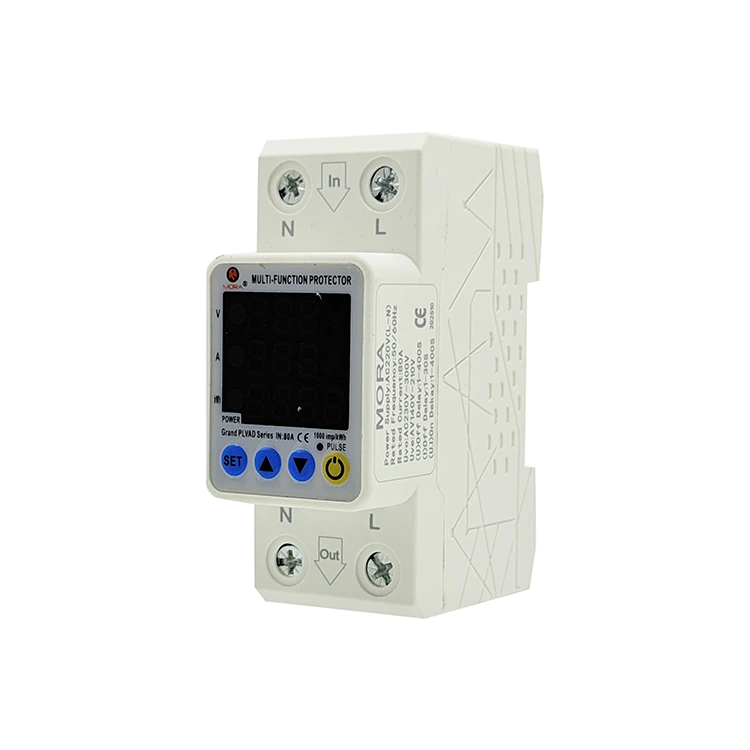

2P ऑटो रीकनेक्ट व्होल्टेज प्रोटेक्टर प्रकार एम ट्रिपल डिस्प्ले

रिमोट इन्फ्रास्ट्रक्चरसाठी स्विचगियर सोर्स करणाऱ्या प्रोक्योरमेंट टीम्सना स्मार्ट संरक्षण मॉड्यूल्सची आवश्यकता असते जे सिस्टम अपटाइम जास्तीत जास्त करण्यासाठी तात्पुरत्या पॉवर फॉल्टमधून आपोआप पुनर्प्राप्त होऊ शकतात. Pugao (मोरा) द्वारे डिझाइन केलेले आणि तयार केलेले, उच्च-कार्यक्षमता 2P ऑटो रीकनेक्ट व्होल्टेज प्रोटेक्टर प्रकार M ट्रिपल डिस्प्ले विशेषत: या अप्राप्य ऍप्लिकेशन्ससाठी इंजिनिअर केले आहे. मूलभूत मॅन्युअल-रीसेट रिलेच्या पलीकडे जाऊन, या डिव्हाइसमध्ये एक बुद्धिमान ऑटो-रिक्लोजिंग अल्गोरिदम आहे जो ट्रिपनंतर ग्रिडच्या स्थितीचे परीक्षण करतो. एकदा काउंटडाउन कालावधीसाठी युटिलिटी व्होल्टेज सुरक्षित पॅरामीटर्समध्ये स्थिर झाल्यावर, अंतर्गत मोटर-चालित यंत्रणा स्वयंचलितपणे सर्किट बंद करते, डाउनस्ट्रीम टेलिकॉम ॲरे, सुरक्षा नेटवर्क्स किंवा हवामान निरीक्षण प्रणालीवर शक्ती पुनर्संचयित करते.

फॉल्ट काउंटर इंटिग्रेशनसह ट्रिपल-विंडो ॲरे

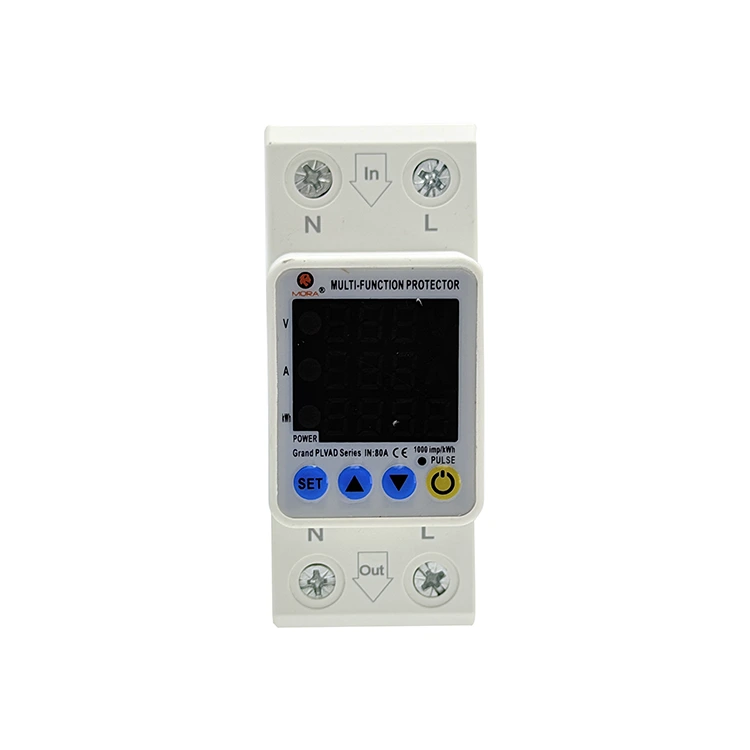

मल्टी-डायमेन्शनल डेटा सिंक्रोनस डिस्प्ले: 2P ऑटो रीकनेक्ट व्होल्टेज प्रोटेक्टर प्रकार M ट्रिपल डिस्प्ले रीअल-टाइम व्होल्टेज, रिअल-टाइम चालू आणि संचयी फॉल्ट वेळा, स्पष्ट डेटा वर्गीकरण आणि सर्किट ऑपरेटिंग स्थितीची एक-स्क्रीन पूर्ण आकलनासह अनुक्रमे सादर करते.

क्वांटिफायबल फॉल्ट लवकर चेतावणी: बिल्ट-इन फॉल्ट काउंटर ऑपरेशन सायकलमध्ये ओव्हरव्होल्टेज आणि ओव्हरकरंट ट्रिपची संख्या रेकॉर्ड करू शकते. देखभाल कर्मचारी ऑन-साइट ग्रिडची स्थिरता आणि डाउनस्ट्रीम उपकरणांच्या वृद्धत्वाची स्थिती फॉल्ट डेटाद्वारे, भविष्यसूचक देखभाल लक्षात घेऊन न्याय करू शकतात.

मुख्य उत्पादन फायदे

रिमोट O&M ट्रक रोल काढून टाका

• रिमोट मेंटेनन्स पेन पॉईंट्स सोडवा: सेल्युलर बेस स्टेशन्स, माउंटन मेटेरोलॉजिकल स्टेशन्स आणि अटेंडेड पंप स्टेशन्ससाठी, क्षणिक ग्रिड चढउतारांमुळे पारंपारिक संरक्षण रिले ट्रिप आणि बंद होतील, जास्त वेळ आणि श्रम खर्चासह मॅन्युअल ऑन-साइट रीसेट आवश्यक आहे.

• सिस्टम अपटाइम वाढवा: पूर्ण-प्रक्रिया स्वयंचलित फॉल्ट मॉनिटरिंग, स्थिरता निर्णय आणि यांत्रिक रीक्लोजिंग पुनर्प्राप्ती लक्षात येते. तात्पुरत्या ग्रिड विसंगतींसाठी, 2P ऑटो रीकनेक्ट व्होल्टेज प्रोटेक्टर प्रकार M ट्रिपल डिस्प्ले मानवी हस्तक्षेपाशिवाय स्वतंत्रपणे पॉवर रिकव्हरी पूर्ण करतो, O&M खर्च मोठ्या प्रमाणात कमी करतो आणि उपकरणे सतत ऑपरेशन दर सुधारतो.

ॲडजस्टेबल रिक्लोजिंग सायकल आणि इंटेलिजेंट सेफ्टी लॉकआउट

• फॉल्ट दुय्यम नुकसान प्रतिबंधित करा: कायमस्वरूपी शॉर्ट-सर्किट दोषांसाठी, पुन्हा पुन्हा बंद केल्याने रेषा आणि उपकरणांचे थर्मल नुकसान होईल. 2P ऑटो रीकनेक्ट व्होल्टेज प्रोटेक्टर प्रकार एम ट्रिपल डिस्प्ले जास्तीत जास्त पुन्हा बंद करण्याच्या प्रयत्नांच्या कस्टम सेटिंगला सपोर्ट करतो.

• स्वयंचलित सुरक्षा लॉकआउट: जेव्हा प्रीसेट रीक्लोजिंग वेळा संपतात आणि फॉल्ट अजूनही अस्तित्वात असतो, तेव्हा सिस्टम मोटर ड्राइव्ह यंत्रणा लॉक करेल, फॉल्ट अलार्म ट्रिगर करेल आणि धोकादायक चक्रीय स्विचिंग टाळण्यासाठी सर्किट अलग ठेवेल.

तांत्रिक कामगिरी पॅरामीटर्स

• रेट केलेले ऑपरेटिंग वर्तमान पर्याय: 40A / 63A सतत लोड रेटिंग

• ऑटो-रिक्लोजिंग वेळ समायोजन: 1 सेकंद ते 900 सेकंद कमाल श्रेणी

• जास्तीत जास्त सतत रीक्लोजिंग सायकल: लॉकआउट करण्यापूर्वी 1 ते 30 कॉन्फिगर करण्यायोग्य प्रयत्न

• व्होल्टेज ट्रॅकिंग अचूकता / वर्तमान श्रेणी: ±1% भिन्नता / 0.5A ते 63A डायनॅमिक रीडआउट

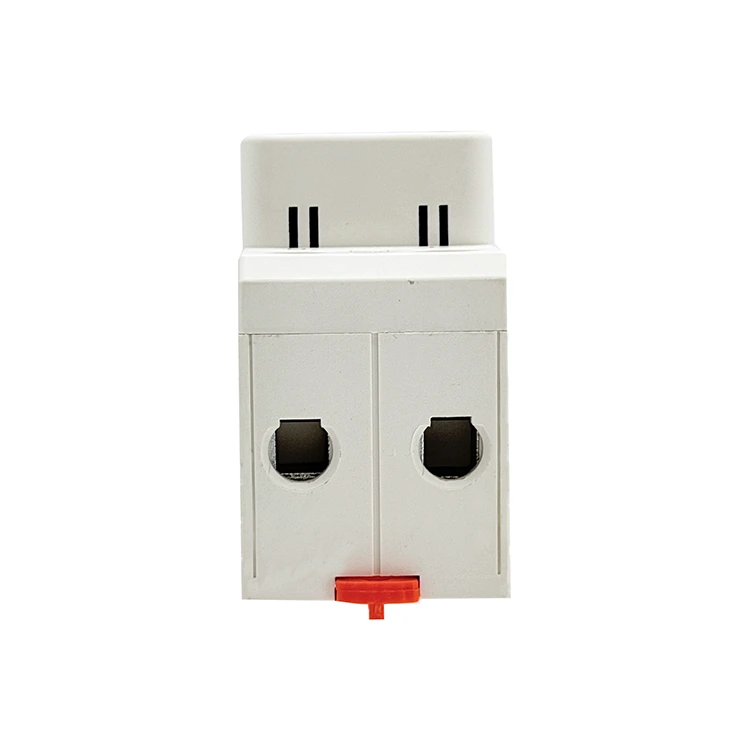

• टर्मिनल क्रॉस-सेक्शन क्षमता: 25 मिमी² पर्यंत घन / 16 मिमी² फेरूल (M5 क्लॅम्प) सह अडकलेले

• चेसिस डायलेक्ट्रिक स्ट्रेंथ: 2.5kV ऑडिटेड इन्सुलेशन बॅरियर

• अनुपालन आणि प्रमाणपत्रे: CE प्रमाणित, RoHS अनुपालन, EN 60947-1 स्ट्रक्चरल मानकांशी सुसंगत

वारंवार विचारले जाणारे प्रश्न

प्रश्न: जर ग्रिड पूर्णपणे 0V वर घसरला, तर डाउनस्ट्रीम गियरचे संरक्षण करण्यासाठी मोटरमध्ये पुरेशी अवशिष्ट शक्ती आहे का?

उ: होय. अचानक एकूण ग्रिड ब्लॅकआउट झाल्यास, संचयित विद्युत ऊर्जा गीअर मोटर यंत्रणेला तात्काळ ट्रिप क्रिया पूर्ण करण्यासाठी, संपर्कांना सुरक्षितपणे उघडण्यास आणि लॉक करण्यास भाग पाडण्यासाठी, नियंत्रण शक्ती पूर्णपणे संपण्यापूर्वी लोड साइड पॉवर लीकेजची खात्री करून, एका औद्योगिक उच्च-क्षमतेच्या ऊर्जा संचयन कॅपेसिटर बँकेसह सुसज्ज आहे.

प्रश्न: पर्सिस्टंट ग्रिड फॉल्ट्स अंतर्गत कमाल रिक्लोजिंग मर्यादेपर्यंत पोहोचल्यावर काय होते?

A: कायमस्वरूपी सर्किट दोषांचा सामना करताना, ग्रिड पुनर्प्राप्तीशिवाय प्रीसेट पुन्हा बंद करण्याचा प्रयत्न पूर्ण केल्यानंतर, 2P ऑटो रीकनेक्ट व्होल्टेज प्रोटेक्टर प्रकार M ट्रिपल डिस्प्ले मोटर ड्रायव्हिंग फंक्शन स्वयंचलितपणे लॉक करेल, सर्व स्वयंचलित रीक्लोजिंग क्रिया अक्षम करेल आणि सर्किट उघडे ठेवेल. हे सदोष सर्किट्समध्ये अंतहीन चक्रीय स्विचिंग टाळते, अंतर्गत यांत्रिक संरचना आणि डाउनस्ट्रीम लाइन्सचे थर्मल नुकसानापासून संरक्षण करते आणि पुनर्प्राप्त करण्यासाठी मॅन्युअल समस्यानिवारण आणि रीसेट करणे आवश्यक आहे.

प्रश्न: कंट्रोलर तात्कालिक सर्ज आणि कायमस्वरूपी शॉर्ट सर्किट्स कसे वेगळे करतो?

A: प्रणाली व्होल्टेज सेन्सिंग आणि करंट सॅम्पलिंग ड्युअल डिटेक्शन यंत्रणा एकत्रित करते. रीक्लोजिंग डिटेक्शन दरम्यान, जर ग्रिड व्होल्टेज स्थिर असेल परंतु तात्काळ मोठा करंट स्पाइक निर्माण झाला असेल, तर MCU ताबडतोब त्याला कायमस्वरूपी शॉर्ट-सर्किट फॉल्ट ठरवेल, रिक्लोजिंग विलंब न करता झटपट ट्रिपिंग ट्रिगर करेल आणि अंतर्गत स्विचिंग स्ट्रक्चरला उच्च-वर्तमान प्रभाव नुकसानापासून संरक्षण करेल.
