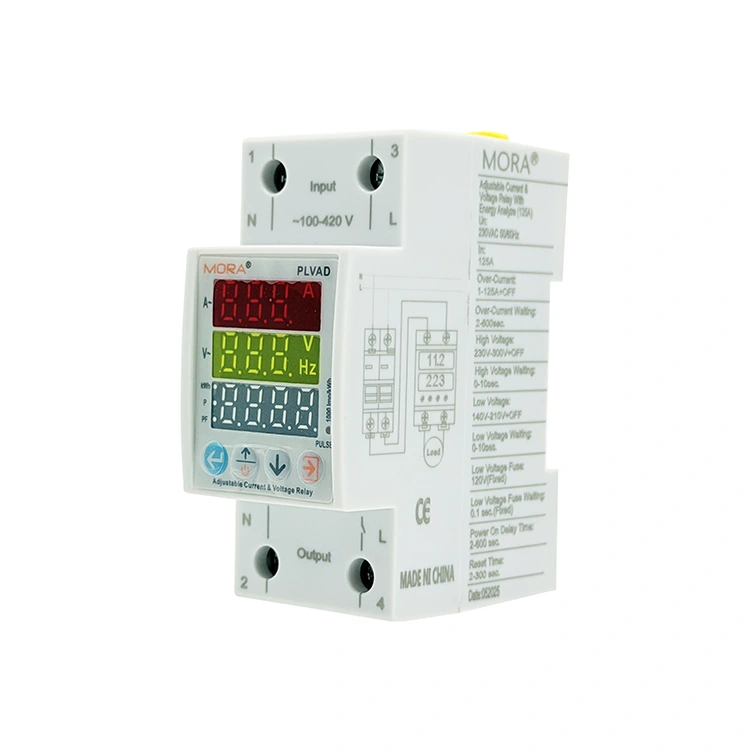

ट्रिपल डिस्प्लेसह 2P डिजिटल व्होल्टेज प्रोटेक्टर प्रकार C

औद्योगिक स्विचगियर खरेदीदार बहु-कार्यात्मक मॉनिटरिंग उपकरणे शोधतात जे रेल्वेची जागा वाचवतात आणि फील्ड वायरिंगची जटिलता कमी करतात. PUGAO (मोरा) द्वारे प्रिसिजन-बिल्ट, ट्रिपल डिस्प्लेसह उच्च-कार्यक्षमता 2P डिजिटल व्होल्टेज प्रोटेक्टर टाइप सी सर्व-इन-वन 36 मिमी-विस्तृत मॉड्यूलर पॅकेजसह शोध हेतू पूर्ण करतो. जुन्या ड्युअल-विंडो डिझाइन्सपेक्षा वेगळे, या युनिटमध्ये अंगभूत अंतर्गत वर्तमान सेन्सर आणि उच्च-रिझोल्यूशन लीकेज ट्रॅकिंग सर्किट आहे. ऑनबोर्ड मायक्रोप्रोसेसर या इनपुटवर एकाच वेळी प्रक्रिया करतो, संवेदनशील स्वयंचलित मशीनरीसाठी संपूर्ण संरक्षण सुनिश्चित करण्यासाठी ओव्हरव्होल्टेज, ओव्हरकरंट आणि अवशिष्ट वर्तमान दोषांसाठी स्वतंत्र समायोजन श्रेणी प्रदान करतो.

तुमच्या देखभाल कार्यक्षमतेसाठी ट्रिपल-विंडो इंटरफेस काय करू शकतो?

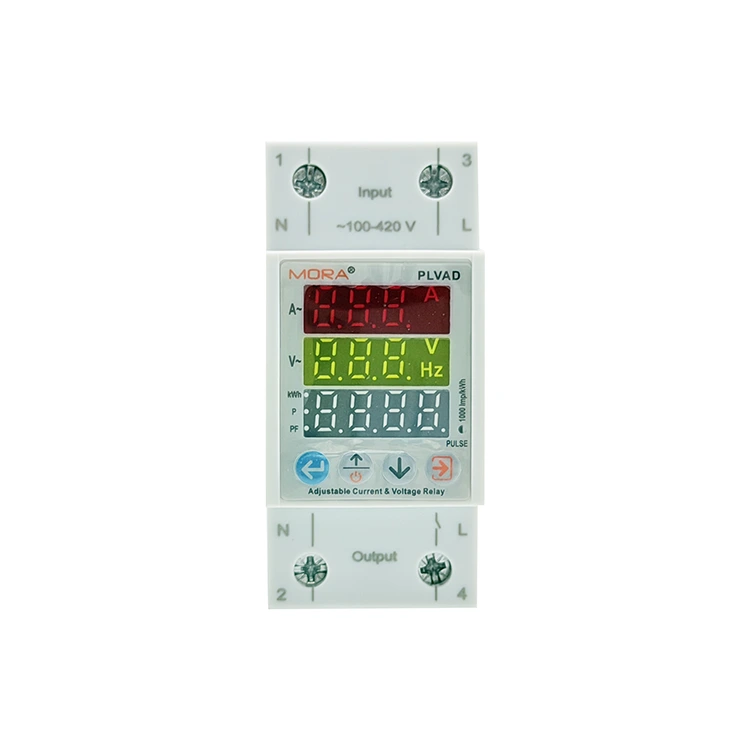

आधुनिक ऑटोमेशन सब-पॅनल्सना डायग्नोस्टिक्स सुलभ करण्यासाठी आणि डाउनटाइम टाळण्यासाठी तपशीलवार विद्युत डेटा आवश्यक आहे. ट्रिपल डिस्प्लेसह 2P डिजिटल व्होल्टेज प्रोटेक्टर प्रकार C तीन स्वतंत्र, स्टॅक केलेल्या डिजिटल डिस्प्ले विंडोचा वापर करते जे एकाच वेळी लाइन व्होल्टेज (V), सक्रिय सर्किट करंट (A), आणि रिअल-टाइम रेसिड्यूअल करंट/पॉवर मेट्रिक्स दर्शवतात. हे रिअल-टाइम डेटा डिस्प्ले फेसप्लेट बटणे वापरून मेनूमधून मॅन्युअली सायकल चालवण्याची गरज दूर करते, देखभाल कार्यसंघांना असंतुलित भार, हार्मोनिक करंट्स किंवा इन्सुलेशन अयशस्वी झाल्यामुळे अनियोजित प्रणाली बंद होण्याआधी त्वरित शोधू देते.

तांत्रिक कामगिरी पॅरामीटर्स

• ऑपरेटिंग व्होल्टेज श्रेणी: 140V ते 300V AC (50/60 Hz)

• वर्तमान मॉनिटरिंग क्षमता (Iₘₐₓ): 1A ते 63A समायोज्य (चरण: 0.1A)

• गळती संवेदनशीलता स्पेक्ट्रम: 10mA ते 99mA श्रेणी किंवा कॉन्फिगर करण्यायोग्य बायपास

• डेटा रिफ्रेश गती / अचूकता: ≤ 0.5s सॅम्पलिंग सायकल / वर्ग 1.0 मेट्रोलॉजी

• टर्मिनल वायरिंग क्षमता: 25mm² पर्यंत सॉलिड / 16mm² लवचिक स्ट्रँडेड केबल स्वीकारते

• अनुपालन आणि प्रमाणपत्रे: CE प्रमाणित, RoHS अनुपालन, IEC 60947-2 परिशिष्ट बी मानकांनुसार उत्पादित

मायक्रोसेकंद ग्राउंड लीकेज ट्रॅकिंग

मिलीमीटर-लेव्हल लीकेज प्रिसिजन मॉनिटरिंग: व्यावसायिक अवशिष्ट करंट मॉनिटरिंग कोअरसह सुसज्ज, हे मिलीअँपिअर-लेव्हल ग्राउंड फॉल्ट करंटच्या रिअल-टाइम ट्रॅकिंगला समर्थन देते, वायर एजिंग, ओलावा घुसखोरी आणि इन्सुलेशन नुकसान यामुळे लहान लीकेज सिग्नल अचूकपणे कॅप्चर करते.

ड्युअल फायर आणि इलेक्ट्रिक शॉक प्रतिबंध: हे शॉर्ट-सर्किट संरक्षणाच्या आधारे सर्किटसाठी दुय्यम सुरक्षा संरक्षण अडथळा तयार करते, विद्युत आग आणि इन्सुलेशन बिघाडामुळे होणारे विद्युत शॉक अपघात प्रभावीपणे प्रतिबंधित करते आणि जुन्या वायरिंग सुविधा आणि उच्च-सुरक्षा-स्तरीय औद्योगिक परिस्थितींसाठी योग्य आहे.

बिल्ट-इन लो-लॉस करंट सेन्सर आणि ओव्हरकरंट संरक्षण

इंटिग्रेटेड सेन्सिंग स्पेस-सेव्हिंग डिझाइन: बिल्ट-इन कमी-प्रतिरोधक उच्च-परिशुद्धता वर्तमान ट्रान्सफॉर्मर, 0-63A पूर्ण-श्रेणी उच्च-परिशुद्धता वर्तमान मॉनिटरिंगला समर्थन देते. ट्रिपल डिस्प्लेसह 2P डिजिटल व्होल्टेज प्रोटेक्टर प्रकार C बाह्य सीटी सेन्सर आणि सहायक वायरिंगची आवश्यकता दूर करते, वितरण बॉक्सच्या अंतर्गत लेआउटला मोठ्या प्रमाणात अनुकूल करते आणि अभियांत्रिकी खर्च कमी करते.

इंटेलिजेंट इनरश करंट आयडेंटिफिकेशन: वापरकर्ते ओव्हरकरंट ट्रिप थ्रेशोल्ड आणि विलंब वेळ सानुकूलित करू शकतात. मोटार स्टार्टअप दरम्यान प्रणाली आपोआप ओळखू शकते आणि तात्काळ इनरश करंट टाळू शकते, उपद्रव ट्रिप निर्माण करणार नाही आणि सर्किट उपकरणांचे संरक्षण करण्यासाठी खऱ्या शाश्वत ओव्हरलोड दोषांसाठी वीज पुरवठा त्वरित खंडित करू शकते.

दीर्घकालीन स्थिर कनेक्शन

• गॅस-टाइट वायरिंग डिझाइन: निकेल-प्लेटेड कॉपर क्लॅम्प्स आणि M5 स्टील कंपोझिट स्क्रू मजबूत क्लॅम्पिंग फोर्ससह जास्तीत जास्त 2.5 Nm वायरिंग टॉर्कला समर्थन देतात.

• अँटी-एजिंग आणि अँटी-लूज: टर्मिनलच्या आतील भिंतीवर खोल अँटी-स्लिप सीरेशन्स तांब्याच्या वायरच्या कोरमध्ये घट्ट चावतात, तांबे क्रीप आणि दीर्घकालीन थर्मल सायकलिंगमुळे होणारे सैल संपर्क दोष प्रभावीपणे सोडवतात आणि कमी-प्रतिरोधक स्थिर ऑपरेशन राखतात.

वारंवार विचारले जाणारे प्रश्न

प्रश्न: कमी-शक्तीची उपकरणे सामान्यपणे चालू असताना वर्तमान डिस्प्ले 0.0A का दाखवतो?

A: या मॉडेलचा बिल्ट-इन वर्तमान ट्रान्सफॉर्मर औद्योगिक उच्च-पॉवर लोड मॉनिटरिंगसाठी कॅलिब्रेट केलेला आहे, किमान डिटेक्शन थ्रेशोल्ड 0.5A आहे. लहान दिवे आणि स्टँडबाय इलेक्ट्रॉनिक्स सारख्या कमी-शक्तीच्या उपकरणांचा चालू प्रवाह शोध मर्यादेपेक्षा कमी आहे, त्यामुळे डिस्प्ले 0.0A दर्शवितो. ट्रिपल डिस्प्लेसह हा 2P डिजिटल व्होल्टेज प्रोटेक्टर प्रकार C औद्योगिक उच्च-लोड संरक्षणासाठी आहे, कमी-पॉवर उपकरणांच्या सूक्ष्म-वर्तमान मापनासाठी नाही.

प्रश्न: उच्च बेसलाइन लीकेज असलेल्या जुन्या सुविधांसाठी गळती संरक्षण कार्य बंद केले जाऊ शकते?

उ: होय. अवशिष्ट वर्तमान थ्रेशोल्ड 10-99mA च्या आत मुक्तपणे समायोजित केले जाऊ शकते किंवा जुन्या ओळींच्या मूळ आधारभूत गळतीमुळे होणारे उपद्रव टाळण्यासाठी प्रोग्रामिंग मेनूद्वारे व्यक्तिचलितपणे बंद केले जाऊ शकते. ऑन-साइट ग्राउंडिंग सुरक्षा वैशिष्ट्यांचे पालन सुनिश्चित करण्यासाठी ऑन-साइट वायरिंगच्या सुरक्षिततेची पुष्टी केल्यानंतर पात्र इलेक्ट्रिशियनद्वारे ऑपरेट करण्याची शिफारस केली जाते.

प्रश्न: पॉवर अयशस्वी झाल्यानंतर सानुकूलित व्होल्टेज आणि वर्तमान मापदंड गमावले जातील?

उ: तोटा नाही. सर्व वापरकर्ता-सेट संरक्षण थ्रेशोल्ड आणि ऑपरेटिंग पॅरामीटर्स ऑनबोर्ड EEPROM नॉन-व्होलॅटाइल चिपमध्ये मजबूत आहेत, बॅटरी बॅकअपची आवश्यकता नाही. पॅरामीटर्स कायमस्वरूपी संग्रहित केले जातात आणि ग्रिड पॉवर रिकव्हरीनंतर संरक्षण कार्य पुन्हा सुरू करण्यासाठी स्वयंचलितपणे लोड केले जाऊ शकतात.
