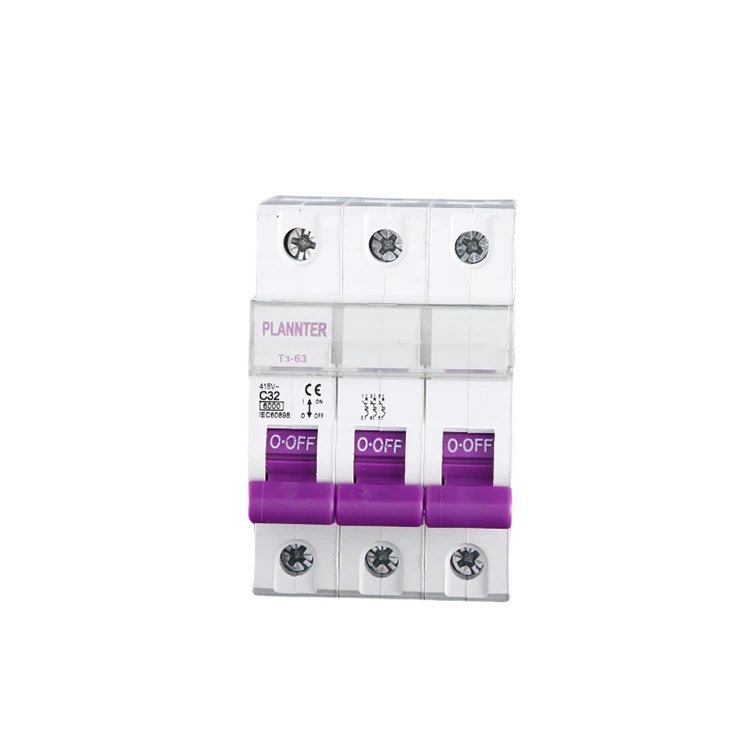

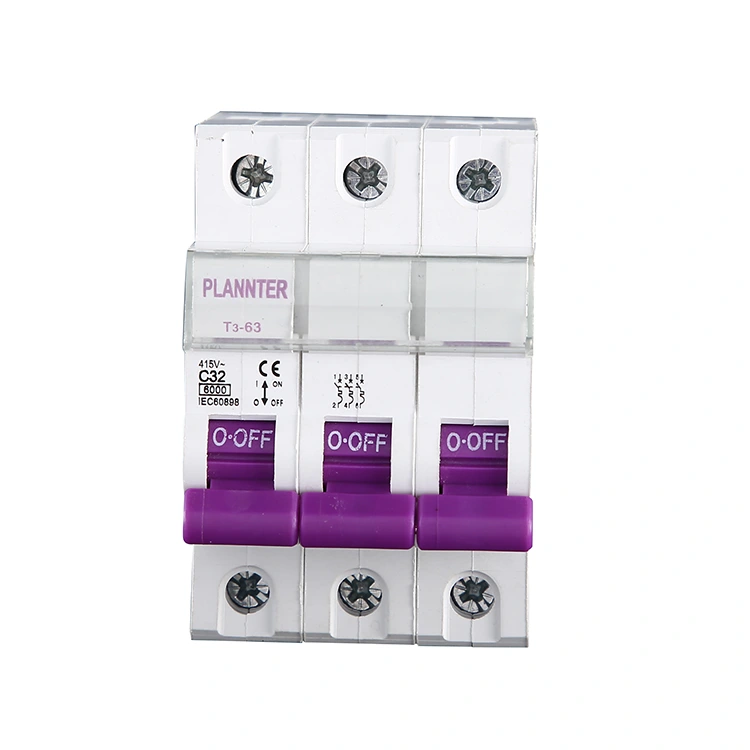

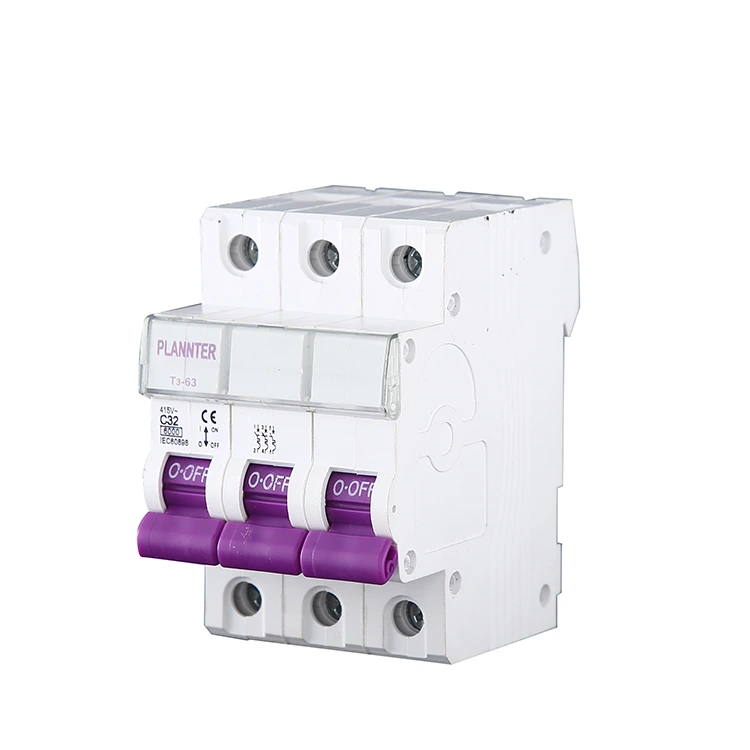

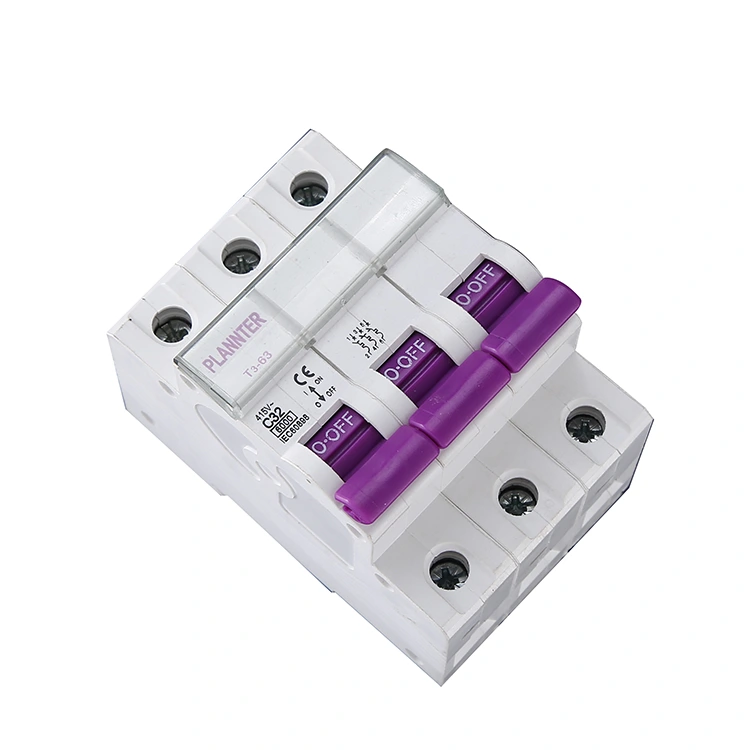

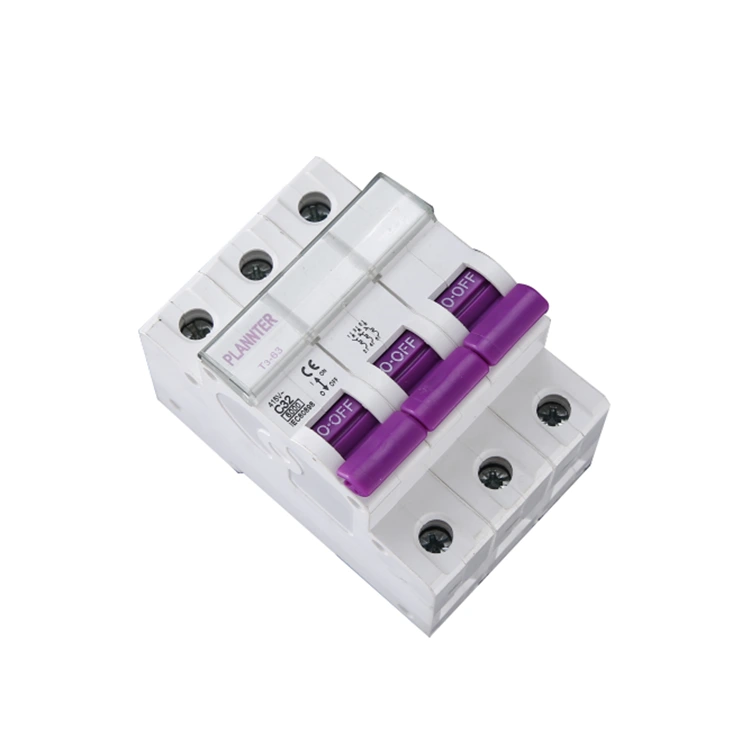

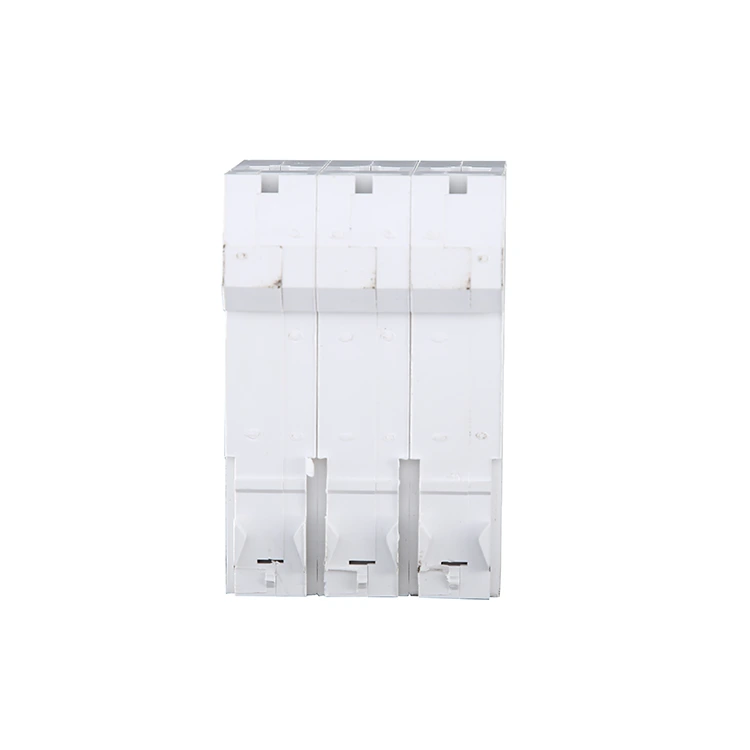

3 पोल एसी सर्किट ब्रेकर

3 पोल एसी सर्किट ब्रेकर कमी-व्होल्टेज विद्युत उपकरणांच्या श्रेणीशी संबंधित आहे, औद्योगिक, व्यावसायिक आणि नागरी क्षेत्रात मोठ्या प्रमाणावर वापरले जाते, तीन-फेज सर्किटसाठी डिझाइन केलेले, सध्याच्या विकृतींमध्ये असू शकते, जसे की ओव्हरलोड, शॉर्ट-सर्किट परिस्थिती आपोआप सर्किट कापून टाकते, उपकरणे आणि कर्मचारी सुरक्षिततेचे संरक्षण करण्यासाठी. तुमचा निर्माता म्हणून PUGAO (प्लँटर इलेक्ट्रिक) निवडा आणि थेट फॅक्टरी किंमत मिळवा.

उत्पादन वैशिष्ट्ये

1. थ्री-फेज सिंक्रोनस कंट्रोल

हे 3-पोल AC सर्किट ब्रेकर L1, L2 आणि L3 थ्री-फेज पॉवर लाईन्स एकाच वेळी कनेक्ट किंवा डिस्कनेक्ट करण्यास सक्षम आहे. कोणत्याही एका टप्प्यात दोष आढळल्यास, डिव्हाइस सर्व तीन टप्प्यांमध्ये एकाचवेळी पॉवर कटऑफ ट्रिगर करेल, ज्यामुळे फेज-लॉस स्थितीत ऑपरेशनमुळे होणारे उपकरणांचे नुकसान टाळता येईल.

2. ओव्हरलोड आणि शॉर्ट-सर्किट संरक्षण

ओव्हरलोड प्रोटेक्शन: अत्याधिक सद्य परिस्थितीला तोंड देण्यासाठी थर्मल ट्रिपिंगचा वापर करते.

शॉर्ट-सर्किट संरक्षण: उच्च-वर्तमान दोष त्वरित व्यत्यय आणण्यासाठी चुंबकीय ट्रिपिंगचा वापर करते.

हे प्रगत उत्पादन निवडून, तुम्ही तुमच्या इलेक्ट्रिकल सर्किट्ससाठी सर्वसमावेशक सुरक्षा संरक्षण सुनिश्चित करता.

3. वर्धित उपकरणे ऑपरेशनल सुरक्षा

हे उत्पादन थ्री-फेज व्होल्टेज असंतुलनाशी संबंधित जोखीम कमी करते, मोटार आणि कंप्रेसर यांसारख्या गंभीर उपकरणांचे रक्षण करते-आणि उपकरणांचे नुकसान आणि डाउनटाइमशी संबंधित खर्च प्रभावीपणे कमी करते.

4. मॉड्यूलर डिझाइन आणि स्थापना

PUGAO उत्पादनांमध्ये डीआयएन रेल माउंटिंग डिझाइन आहे, ज्यामुळे वीज वितरण कॅबिनेट किंवा कंट्रोल पॅनेलमध्ये अखंड एकीकरण होऊ शकते. हे अभियांत्रिकी प्रकल्पांमध्ये कार्यक्षम बॅचची स्थापना आणि देखभाल सुलभ करते.

मुख्य पॅरामीटर्स आणि तपशील

एखादे उत्पादन खरेदी करताना किंवा निवडताना, तुम्ही तुमच्या विशिष्ट प्रकल्प आवश्यकतांवर आधारित 3-पोल एसी सर्किट ब्रेकरसाठी खालील पॅरामीटर्सची पडताळणी करू शकता किंवा तुमच्या गरजेनुसार सर्वसमावेशक उपाय विकसित करण्यासाठी आमच्याशी संपर्क साधा.

रेट केलेले व्होल्टेज (Ue): सामान्यत: 380V, 400V, किंवा 415V AC (तीन-फेज सिस्टमसाठी).

रेट केलेले वर्तमान (मध्ये): सामान्य रेटिंगमध्ये 16A, 32A आणि 63A समाविष्ट आहे; उच्च-वर्तमान मॉडेल 100A किंवा 125A पर्यंत उपलब्ध आहेत.

ब्रेकिंग क्षमता (आयसीएन): जसे की 6kA किंवा 10kA. थ्री-फेज पॉवरशी संबंधित उच्च उर्जा पातळी लक्षात घेता, सुरक्षितता रिडंडंसी वाढविण्यासाठी 10kA स्पेसिफिकेशनला प्राधान्य देण्याची शिफारस केली जाते.

ट्रिपिंग वक्र:

प्रकार C: कार्यालयीन इमारती, प्रकाश व्यवस्था किंवा सामान्य व्यावसायिक वीज वितरणासाठी योग्य.

D प्रकार: विशेषत: मोटार सुरू करण्याच्या अनुप्रयोगांसाठी डिझाइन केलेले, रेट केलेल्या प्रवाहाच्या 10 ते 14 पट तात्काळ इनरश प्रवाह सहन करण्यास सक्षम.

वापरासाठी खबरदारी

1. विद्युत प्रणाली अत्यंत क्लिष्ट आहेत. सुरक्षेच्या कारणास्तव, 3 पोल एसी सर्किट ब्रेकरचे ऑपरेशन आणि इन्स्टॉलेशन पात्र तंत्रज्ञांकडून केले जावे. उदाहरणार्थ, ऑपरेशन दरम्यान, प्रथम लोड-साइड पॉवर सप्लाय डिस्कनेक्ट करा, नंतर दुय्यम आणि तृतीयक बाजू डिस्कनेक्ट करा.

2. ऑपरेशन दरम्यान ऑपरेटिंग प्रक्रियेचे कठोरपणे पालन करा. विद्युत प्रणालीच्या सामान्य ऑपरेशनवर परिणाम करणारी कोणतीही परिस्थिती उद्भवल्यास, ताबडतोब आपत्कालीन उपाययोजना करा.

3. यशस्वी स्थापनेनंतर, सर्किट ब्रेकर सामान्यपणे कार्य करेल. ऑपरेशन दरम्यान, वर्तमान डेटाचे त्वरित निरीक्षण करा आणि नियतकालिक तपासणी आणि देखभाल करा.

3-पोल एसी सर्किट ब्रेकर कधी आवश्यक आहे?

व्यावसायिक निर्माता आणि पुरवठादार म्हणून, PUGAO 1-पोल (1P) आणि 2-पोल (2P) सर्किट ब्रेकर देखील ऑफर करते; तथापि, उत्पादन निवडीबाबत, थ्री-फेज इलेक्ट्रिकल उपकरणे किंवा थ्री-फेज पॉवर लाईन्स हाताळताना 3-पोल (3P) सर्किट ब्रेकर वापरणे आवश्यक आहे. खाली विशिष्ट परिस्थितींसाठी आमच्या शिफारसी आहेत:

1. तीन-फेज मोटर उपकरणे

उदाहरणांमध्ये औद्योगिक मोटर्स, पाण्याचे पंप, एअर कंप्रेसर इ.

कारण:

थ्री-फेज मोटर्सना सर्व तीन टप्प्यांमध्ये एकाचवेळी वीजपुरवठा आवश्यक असतो. इतर सक्रिय असताना फक्त एकाच टप्प्यात व्यत्यय आणल्यास, मोटर "फेज-लॉस" स्थितीत कार्य करेल; हे अपरिहार्यपणे मोटार जळण्यास कारणीभूत ठरते, परिणामी लक्षणीय आर्थिक नुकसान होते.

2. थ्री-फेज पॉवर सप्लाय सिस्टम्स

उदाहरणांमध्ये फॅक्टरी पॉवर वितरण प्रणाली, व्यावसायिक तीन-फेज वायरिंग, तीन-फेज वितरण कॅबिनेट इ.

कारण:

येथे युक्तिवाद वर नमूद केलेल्या उपकरण श्रेणीचे प्रतिबिंबित करतो: तीन-फेज लाईन्स समकालिकपणे चालू आणि बंद केल्या पाहिजेत. कोणत्याही एका टप्प्यात विसंगती उद्भवल्यास, सर्वसमावेशक, समक्रमित तीन-टप्प्याचे संरक्षण सुनिश्चित करण्यासाठी संपूर्ण सर्किट डिस्कनेक्ट करणे आवश्यक आहे.

3. उच्च-शक्ती औद्योगिक किंवा व्यावसायिक उपकरणे

उदाहरणे केंद्रीय वातानुकूलन प्रणाली, औद्योगिक गरम उपकरणे, स्वयंचलित उत्पादन यंत्रणा इ.

कारण:

अशी उपकरणे विशेषत: उच्च शक्ती वापरतात आणि तीन-टप्प्यावरील पुरवठ्यावर अवलंबून असतात; परिणामी, योग्यरित्या कार्य करण्यासाठी स्थिर आणि संतुलित तीन-टप्प्याचा प्रवाह आवश्यक आहे.

4. फेज-नुकसान होण्यापासून संरक्षण आवश्यक असलेली इतर परिस्थिती

अशा उपकरणांचा समावेश असलेल्या प्रकल्पांमध्ये, 3P युनिट ऐवजी 1P किंवा 2P सर्किट ब्रेकर वापरणे-जोखीम निर्माण करते: जर एक फेज व्यत्यय आणला तर इतर उर्जावान राहिल्यास, उपकरणे तडजोड आणि असामान्य स्थितीत असली तरी चालत राहतील.

विशिष्ट सोल्यूशन डिझाइन आणि तांत्रिक समर्थन सेवांसाठी कृपया PUGAO शी संपर्क साधा.

वारंवार विचारले जाणारे प्रश्न

प्रश्न: PUGAO कस्टमायझेशन सेवा देते का?

उ: होय, आम्ही सानुकूलित सेवा प्रदान करतो. फॅक्टरीमध्ये 14 वर्षांचा व्यावसायिक अनुभव असलेले 3 पोल एसी सर्किट ब्रेकरचे चीनी निर्माता म्हणून, तुम्ही विशिष्ट गरजांनुसार रेट केलेले वर्तमान, ब्रेकिंग क्षमता आणि इंस्टॉलेशन पद्धत यासारखे पॅरामीटर्स कस्टमाइझ करू शकता.

प्रश्न: मला कोणते तांत्रिक पॅरामीटर्स पाहण्याची आवश्यकता आहे?

A: 1. रेटेड वर्तमान - लोडच्या वास्तविक कार्यरत वर्तमानाशी जुळले पाहिजे;

2. रेट केलेले कार्यरत व्होल्टेज - सिस्टमच्या व्होल्टेज पातळीसारखेच असणे आवश्यक आहे;

3. शॉर्ट-सर्किट ब्रेकिंग क्षमता - स्थापनेच्या ठिकाणी अपेक्षित शॉर्ट-सर्किट करंटपेक्षा जास्त असणे आवश्यक आहे.
