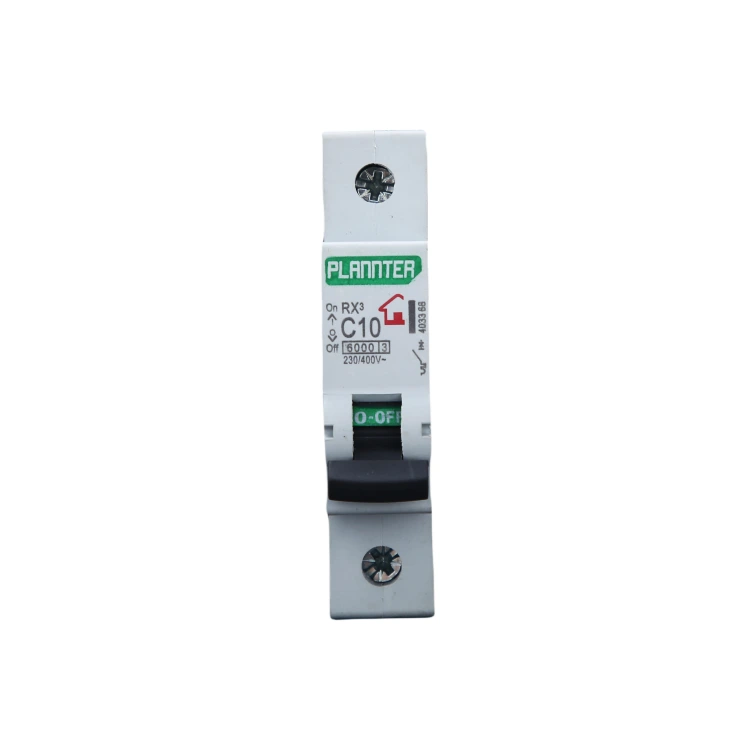

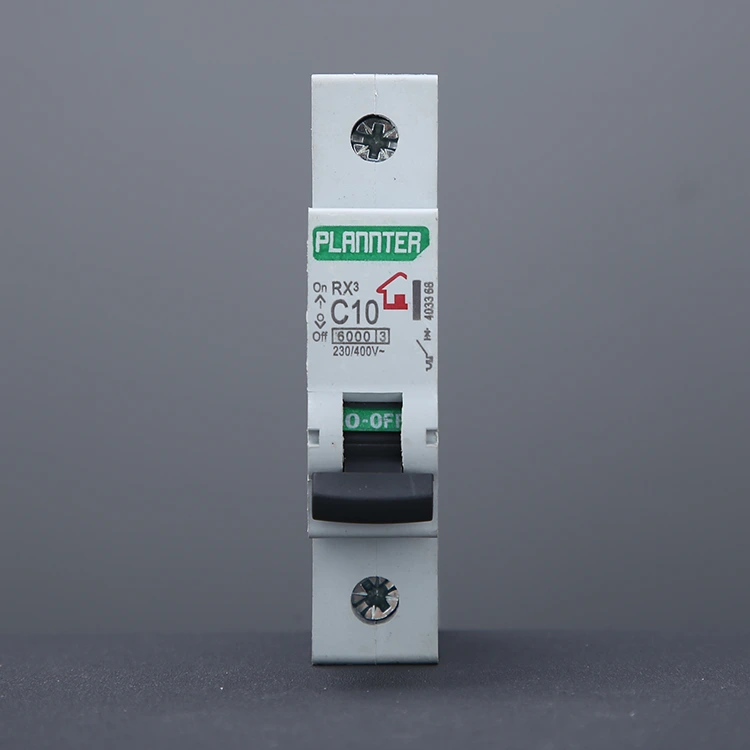

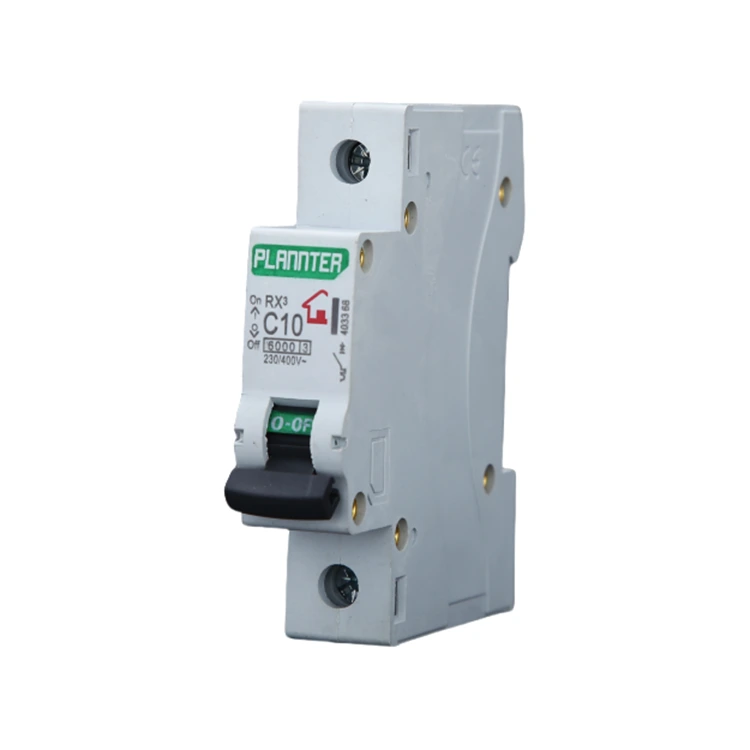

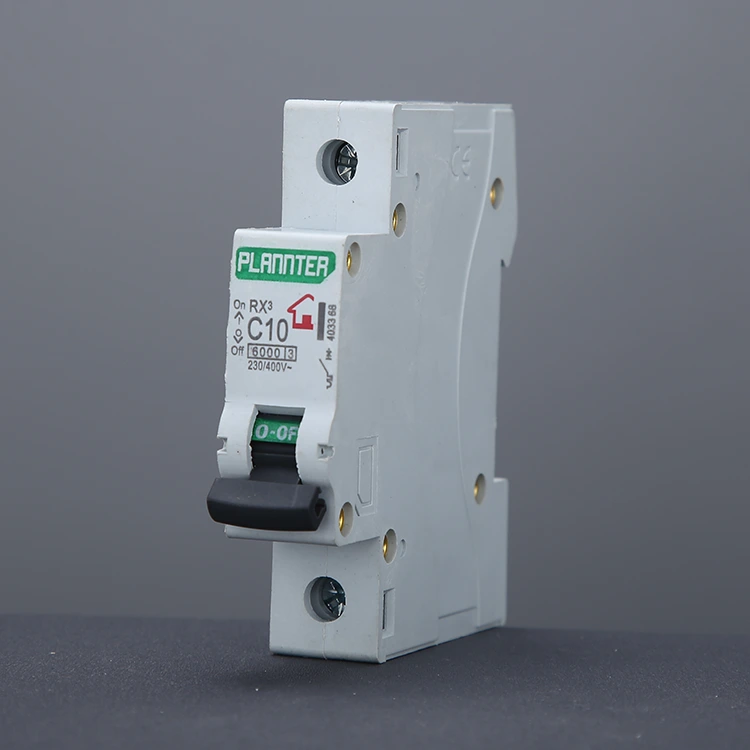

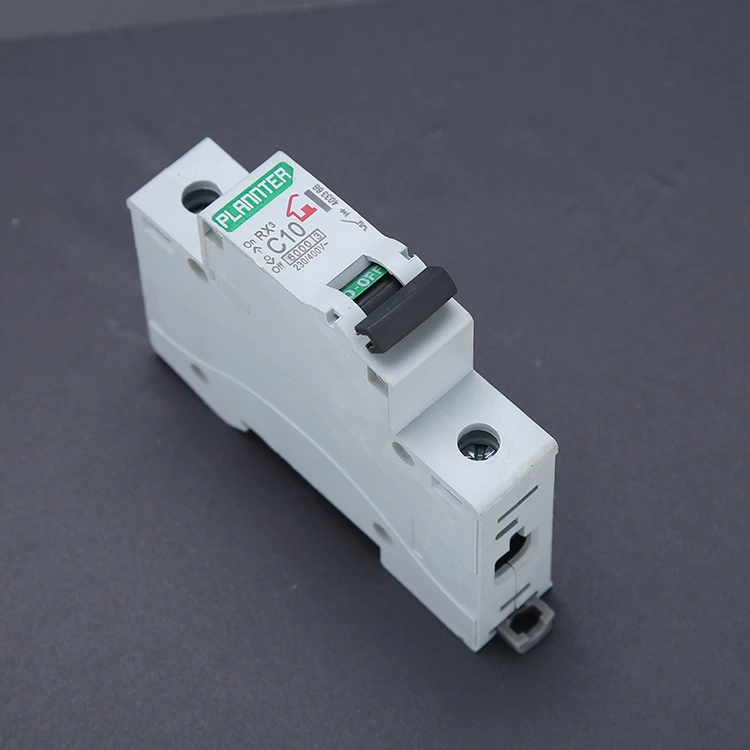

एअर-स्विच सर्किट ब्रेकर

PUGAO (प्लॅन्टर इलेक्ट्रिक) चीनमधील एक व्यावसायिक निर्माता आणि पुरवठादार आहे. आमच्या एअर-स्विच सर्किट ब्रेकर (MCB) चे व्हॉल्यूम पारंपारिक उत्पादनांच्या फक्त 1/3 आहे (मानक 1P रुंदी 18 मिमी), रेल माउंटिंगला समर्थन देते, बदलण्याची वेळ 2 मिनिटांत नियंत्रित केली जाऊ शकते आणि पारदर्शक शेल समस्यानिवारणासाठी सोयीस्कर आहे. ओव्हरलोड थर्मल रिलीझ आणि शॉर्ट सर्किट चुंबकीय रिलीझ दुहेरी संरक्षणासह सुरक्षितता कार्यप्रदर्शन, चाप विझवण्याचे तंत्रज्ञान 400V रिकव्हरी व्होल्टेज, चाप विझवण्याची वेळ <0.1 सेकंद सहन करू शकते.

विस्तृत अनुकूलता, एअर-स्विच सर्किट ब्रेकर -5°C ते 40°C वातावरणासाठी योग्य आहे. फ्यूज सिस्टीमपेक्षा 40% कमी किमतीत 10,000 ऑपरेशन्सच्या आयुर्मानाद्वारे आर्थिक फायदे प्रदर्शित केले जातात. ऍप्लिकेशन्समध्ये घरगुती आणि औद्योगिक सर्किट्सचे संरक्षण समाविष्ट आहे, जेथे निवडीसाठी वर्तमान रेटिंग (6A-125A), ब्रेकिंग क्षमता (घरगुतीसाठी 6kA, औद्योगिकसाठी ≥10kA) वर लक्ष केंद्रित करणे आवश्यक आहे.

एअर-स्विच सर्किट ब्रेकर म्हणजे काय?

एअर-स्विच सर्किट ब्रेकर हे सर्किट प्रोटेक्शन डिव्हाईस आहे जे चाप विझवणारे माध्यम म्हणून हवेचा वापर करते. हे ओव्हरलोड किंवा शॉर्ट सर्किट झाल्यास वीज पुरवठ्यात आपोआप व्यत्यय आणण्यासाठी डिझाइन केले आहे, ज्यामुळे वायरिंग आणि उपकरणे दोन्हीची सुरक्षितता सुरक्षित होते.

जेव्हा स्विच उच्च-वर्तमान प्रवाहात व्यत्यय आणतो, तेव्हा संपर्कांमध्ये एक तीव्र, उच्च-तापमान विद्युत चाप तयार होतो. जर हा चाप त्वरीत विझवला नाही तर तो स्विच जळून जाऊ शकतो किंवा आग भडकू शकतो.

एअर स्विचमध्ये खास डिझाइन केलेले अंतर्गत चाप-विझवण्याचे कक्ष आहे. जेव्हा चाप तयार होतो, तेव्हा तो या चेंबरमध्ये चालविला जातो, जिथे तो असंख्य लहान आर्क्समध्ये विभागला जातो आणि आसपासच्या हवेद्वारे वेगाने थंड होतो, परिणामी चाप विझते.

अर्ज

1. घरगुती उपकरणांचे संरक्षण: लघु सर्किट ब्रेकर्सचा वापर मोठ्या प्रमाणावर एअर कंडिशनर, वॉशिंग मशिन आणि इतर घरगुती उपकरणांमध्ये घरातील विजेची सुरक्षितता प्रदान करण्यासाठी केला जातो. उपकरणे आणि वैयक्तिक सुरक्षा संरक्षित करा.

2. औद्योगिक अनुप्रयोग: एअर-स्विच सर्किट ब्रेकर्स औद्योगिक ऑटोमेशन, पॉवर सिस्टम आणि दळणवळण उपकरणे, ओव्हरलोड आणि शॉर्ट सर्किट संरक्षणामध्ये खूप महत्वाचे आहेत, जे जटिल इलेक्ट्रिकल सिस्टममध्ये देखील स्थिर ऑपरेशन सुनिश्चित करू शकतात.

फायदा

चांगली सुरक्षा कामगिरी: PUGAO ची स्वतःची तांत्रिक टीम आहे आणि ती प्रगत इलेक्ट्रॉनिक नियंत्रण तंत्रज्ञानाचा अवलंब करते, ज्यामध्ये सुपर सेफ्टी प्रोटेक्शन फंक्शन आहे आणि वीज असामान्य असताना आपोआप वीज पुरवठा खंडित करू शकतो, अशा प्रकारे प्रभावीपणे आग आणि इतर अपघात टाळता येतात.

सुलभ स्थापना आणि देखभाल: कॉम्पॅक्ट आणि सोयीस्कर, नवीन उपकरणे स्थापित करणे किंवा सर्किट ओव्हरहॉल करणे, दररोज देखभाल आणि बदलणे सोपे आणि जलद आहे.

मजबूत लागू: एअर-स्विच सर्किट ब्रेकर्स वेगवेगळ्या इलेक्ट्रिकल सिस्टीमच्या गरजेनुसार सानुकूलित केले जाऊ शकतात, ज्यामध्ये स्पेसिफिकेशन पॅरामीटर्स, ब्रँड्स इ.

वापर शिफारसी

1. योग्य रेट केलेले वर्तमान निवडा

एअर-स्विच सर्किट ब्रेकरचा रेट केलेला प्रवाह वास्तविक लोड करंटच्या ≥ 1.2 ते 1.5 पट असावा. खूप कमी रेटिंग निवडल्याने वारंवार ट्रिपिंग होऊ शकते, तर खूप जास्त असलेले रेटिंग निवडल्याने संरक्षण संवेदनशीलतेशी तडजोड होते. कृपया तुमच्या प्रकल्पाचे विशिष्ट तपशील प्रदान करा आणि PUGAO तुमच्या गरजांचे मूल्यांकन करेल आणि योग्य उपाय सुचवेल.

2. लोडवर आधारित योग्य ट्रिपिंग वक्र निवडा

प्रकार बी: प्रकाश आणि प्रतिरोधक भार

प्रकार C: सामान्य-उद्देश उपकरणे, पॉवर आउटलेट्स आणि लहान मोटर्स

D प्रकार: उच्च इनरश करंट आणि मोठ्या मोटर्स असलेली उपकरणे

तुम्हाला खात्री नसल्यास, C-Curve निवडण्यास प्राधान्य द्या, कारण ते सर्वात जास्त अष्टपैलुत्व देते.

3. योग्य स्थापना

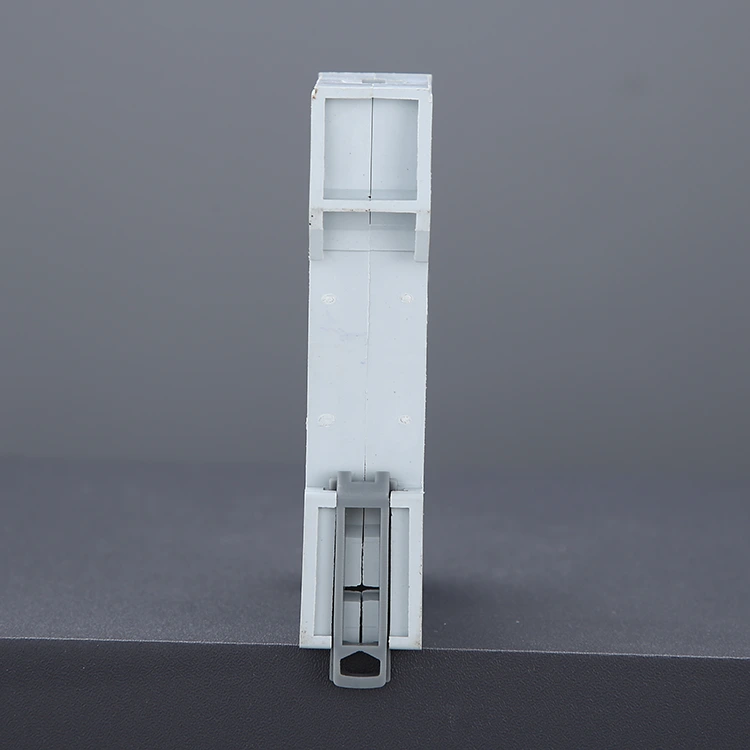

ACB स्थापित करताना, ते मानक DIN रेलवर बसवलेले असणे आवश्यक आहे. वायरिंग टर्मिनल्स सैल होण्यापासून आणि त्यानंतरच्या जास्त गरम होण्यापासून रोखण्यासाठी सुरक्षितपणे घट्ट करणे आवश्यक आहे. निर्दिष्ट गेज आवश्यकतांचे पालन करणाऱ्या वायर वापरा (उदा. 32A रेटिंगसाठी, ≥ 4mm² चा वायर क्रॉस-सेक्शन शिफारसीय आहे).

शिफारस केलेले इंस्टॉलेशन वातावरण: कोरड्या, हवेशीर वितरण बॉक्समध्ये स्थापित करा. उच्च तापमान, आर्द्रता किंवा संक्षारक वातावरणाचा संपर्क टाळा; आवश्यक असल्यास, अतिरिक्त संरक्षणात्मक संलग्नक स्थापित करा.

4. दीर्घकाळ पूर्ण-लोड ऑपरेशन टाळा

रेट केलेल्या मूल्याच्या 70%-80% च्या आत वास्तविक ऑपरेटिंग वर्तमान ठेवण्याची शिफारस केली जाते. पूर्ण लोडवर दीर्घकाळापर्यंत ऑपरेशन केल्याने तापमानात जास्त वाढ होऊ शकते आणि सेवा आयुष्य कमी होऊ शकते.

सामान्य दोष आणि समस्यानिवारण

एअर-स्विच सर्किट ब्रेकर्समधील दोष सामान्यत: ओव्हरलोड, खराब वायरिंग किंवा अयोग्य उत्पादन निवडीमुळे उद्भवतात. योग्य उत्पादन निवड, योग्य स्थापना आणि नियमित तपासणी सुनिश्चित करून, 90% पेक्षा जास्त संभाव्य समस्या प्रभावीपणे टाळल्या जाऊ शकतात.

तुमच्या उत्पादनाच्या वितरणासह, आम्ही स्थापना, वापर आणि देखभाल यासंबंधी सर्वसमावेशक शिफारसी देतो; सामान्य समस्यांची खालील यादी उपयुक्त संदर्भ म्हणून काम करते.

1. वारंवार ट्रिपिंग

लक्षण: काही कालावधीसाठी उच्च-शक्तीची उपकरणे चालवल्यानंतर, सर्किट ब्रेकर आपोआप ट्रिप होतो आणि स्विचला स्पर्श करताना लक्षणीय उबदार वाटते.

कारणे:

अत्याधिक भार: सर्किटमध्ये कार्यरत असलेल्या उपकरणांनी काढलेला एकूण प्रवाह सर्किट ब्रेकरच्या रेट केलेल्या वर्तमान क्षमतेपेक्षा जास्त आहे.

उच्च सभोवतालचे तापमान: वितरण बॉक्समधील खराब उष्णतेमुळे सर्किट ब्रेकरचे अंतर्गत थर्मल सेन्सिंग घटक वेळेपूर्वी ट्रिगर होतात.

उपाय: लोड वितरीत करण्यासाठी समान सर्किटशी जोडलेल्या उच्च-शक्तीच्या उपकरणांची संख्या कमी करा.

जर भार खरोखर आवश्यक असेल आणि विद्यमान वायरिंग वैशिष्ट्य त्यास परवानगी देत ​​असेल, तर उच्च वर्तमान रेटिंगसह सर्किट ब्रेकरमध्ये अपग्रेड करा.

2. झटपट ट्रिपिंग

लक्षण: सर्किट ब्रेकर बंद केल्यानंतर किंवा विशिष्ट उपकरणात प्लग केल्यानंतर, ब्रेकर झटपट निघून जातो—अनेकदा मोठा आवाज किंवा दृश्यमान ठिणगीसह.

कारणे:

लाइन शॉर्ट सर्किट: थेट वायर थेट तटस्थ वायरच्या संपर्कात आली आहे.

खराब झालेले उपकरण: कनेक्ट केलेल्या उपकरणांपैकी एकामध्ये अंतर्गत विद्युत बिघाड किंवा शॉर्ट सर्किट झाले आहे.

उपाय: ब्रेकर जबरदस्तीने वारंवार बंद करण्याचा प्रयत्न करू नका. त्या विशिष्ट सर्किटशी जोडलेली सर्व उपकरणे अनप्लग करा, नंतर ब्रेकर पुन्हा बंद करण्याचा प्रयत्न करा.

जर ब्रेकर यापुढे ट्रिप करत नसेल, तर ते सूचित करते की उपकरणांपैकी एक दोषपूर्ण आहे; जर ते सतत फिरत राहिल्यास, ते सूचित करते की भिंतीमध्ये एम्बेड केलेले वायरिंग खराब झाले आहे, व्यावसायिक इलेक्ट्रिशियनकडून तपासणी करणे आवश्यक आहे.

3. टॉगल लीव्हर रीसेट करण्यात अयशस्वी

लक्षण: ट्रिपिंग केल्यानंतर, टॉगल लीव्हर सैल किंवा लंगडा वाटतो; जेव्हा "चालू" स्थितीत ढकलले जाते तेव्हा ते ताबडतोब "बंद" स्थितीत परत येते.

कारणे:

फॉल्ट क्लिअर झाला नाही: शॉर्ट सर्किट किंवा गंभीर ओव्हरलोड अजूनही लाइनमध्ये अस्तित्वात आहे; सर्किट ब्रेकरची "फ्री-ट्रिप" यंत्रणा संरक्षण प्रदान करण्यासाठी गुंतलेली आहे.

अंतर्गत यंत्रणा नुकसान: अत्यंत शॉर्ट-सर्किट घटनेनंतर, अंतर्गत संपर्क एकत्र जोडलेले असू शकतात किंवा मेकॅनिकल स्प्रिंग्सना थकवा आल्याने नुकसान झाले असावे.

उपाय: प्रथम, अवशिष्ट करंट डिव्हाइस (RCD) वरील रीसेट बटण पॉप आउट करण्यात अयशस्वी झाले आहे का ते तपासा.

जर तुम्ही बाह्य दोष नाकारूनही ब्रेकर बंद करू शकत नसाल, तर हे सूचित करते की सर्किट ब्रेकर स्वतःच खराब झाला आहे आणि तो बदलणे आवश्यक आहे.

4. टर्मिनल ओव्हरहाटिंग किंवा गृहनिर्माण विकृतीकरण

लक्षण: जळत असलेला वास आढळतो, किंवा सर्किट ब्रेकरच्या वायरिंग टर्मिनल्सच्या आसपासचे प्लास्टिकचे घर पिवळे किंवा काळे पडलेले दिसते.

कारणे:

सैल कनेक्शन: हा सर्वात धोकादायक धोका आहे. स्क्रू योग्यरित्या घट्ट करण्यात अयशस्वी झाल्यामुळे संपर्क प्रतिरोधकता वाढते, अति उष्णता निर्माण होते.

विसंगत वायर गेज: खूप पातळ असलेल्या वायर्सच्या वापरामुळे उष्णता थेट सर्किट ब्रेकरमध्ये हस्तांतरित केली जाते.

उपाय: वीजपुरवठा तातडीने खंडित करा! तारांचे जळलेले टोक कापून टाका, इन्सुलेशन पुन्हा काढा आणि स्क्रू सुरक्षितपणे घट्ट करा. जर सर्किट ब्रेकरचे घर उष्णतेमुळे विकृत झाले असेल तर संपूर्ण युनिट बदलणे आवश्यक आहे.

5. ऑपरेशन दरम्यान वेगळा बझिंग आवाज

लक्षण: कार्यरत असताना, सर्किट ब्रेकर एक मंद पण सतत इलेक्ट्रोमॅग्नेटिक बझिंग आवाज (AC प्रवाहांचे वैशिष्ट्य) उत्सर्जित करतो.

कारणे:

इलेक्ट्रोमॅग्नेटिक मेकॅनिझम कंपन: अंतर्गत इलेक्ट्रोमॅग्नेटिक आर्मेचर असमान आहे, किंवा परदेशी वस्तू यंत्रणेत प्रवेश केल्या आहेत.

उच्च वर्तमान भार: पूर्ण क्षमतेच्या जवळ कार्यरत असताना, चुंबकीय क्षेत्र बलांमुळे अंतर्गत घटक किंचित प्रतिध्वनित होतात.

उपाय: एक अतिशय मंद गुंजन आवाज सामान्यतः सामान्य असतो. तथापि, जर आवाज मोठा किंवा तीव्र असेल - विशेषत: जास्त गरम होत असल्यास - हे सूचित करते की अंतर्गत घटक वृद्ध होत आहेत; युनिट बदलण्याची शिफारस केली जाते.
