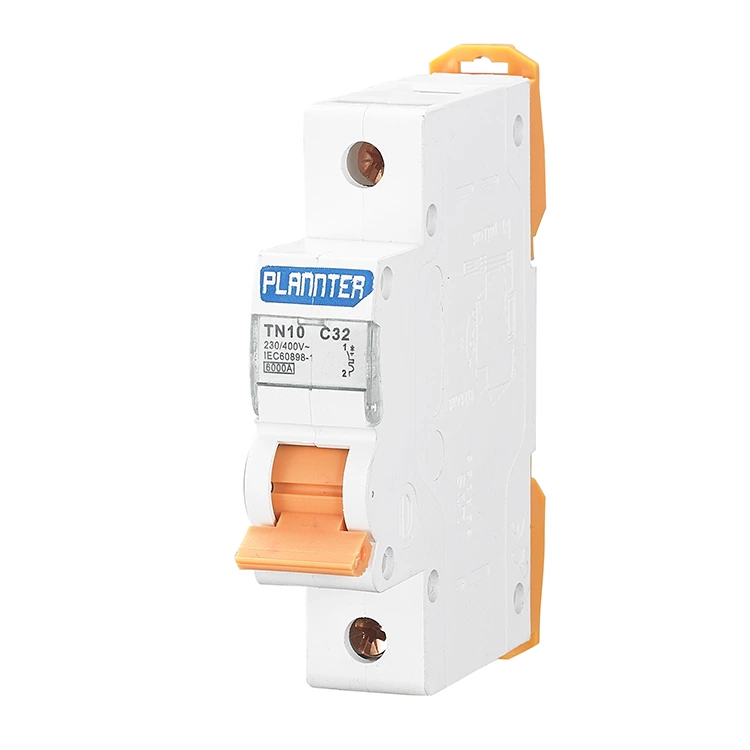

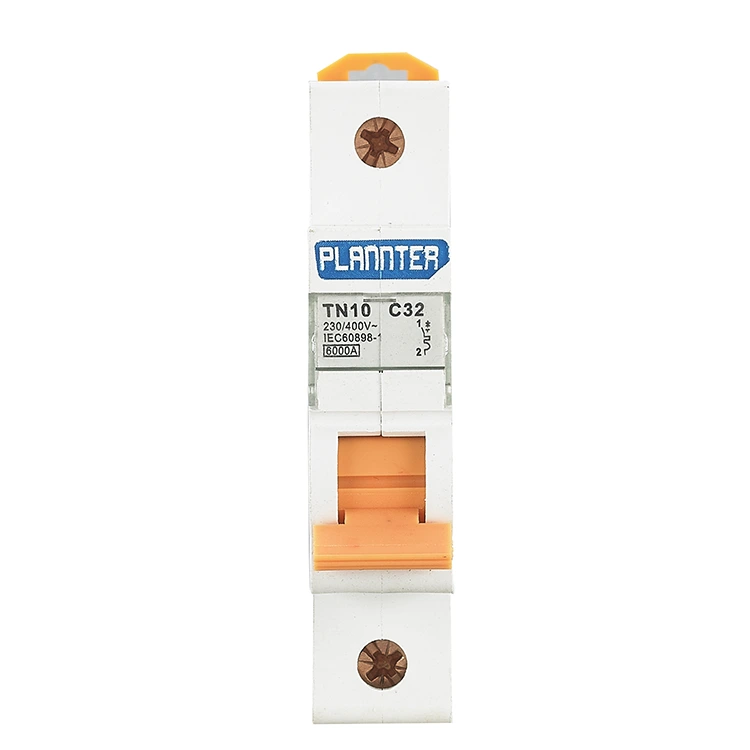

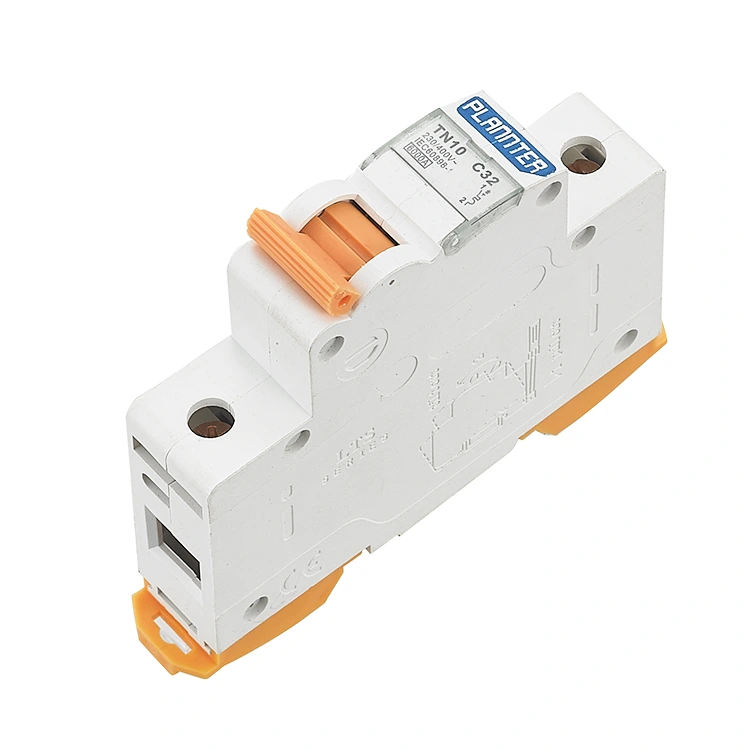

शॉर्ट सर्किट संरक्षणासाठी सर्किट ब्रेकर्स

शॉर्ट सर्किट संरक्षणासाठी सर्किट ब्रेकर्स हे कमी-व्होल्टेज वीज वितरण उपकरण आहे. हे एक चाप विझविणाऱ्या उपकरणासह सुसज्ज आहे जे सर्किटचे प्रभावीपणे संरक्षण करते. घरगुती आणि औद्योगिक वातावरणात, सर्किट ब्रेकर्स सर्किटचे सुरक्षित ऑपरेशन सुनिश्चित करण्यासाठी चाकू स्विच, फ्यूज आणि थर्मल रिले यासारख्या इलेक्ट्रिकल घटकांच्या संयोजनाप्रमाणेच भूमिका बजावतात.

कामाचे तत्व

अंतर्गतरित्या, सर्किट ब्रेकरमध्ये दोन प्राथमिक संरक्षणात्मक यंत्रणा आहेत: हळूहळू ओव्हरलोड्स सोडवण्यासाठी डिझाइन केलेली द्विधातूची पट्टी आणि शॉर्ट सर्किट हाताळण्यासाठी समर्पित इलेक्ट्रोमॅग्नेटिक कॉइल. मिलिसेकंदांच्या आत सर्किटचे स्वयंचलित डिस्कनेक्शन सुनिश्चित करण्यासाठी, ट्रिगर झाल्यावर डिव्हाइस खालील ऑपरेशनल क्रम कार्यान्वित करते:

तात्काळ संवेदना: जेव्हा शॉर्ट सर्किट होते, तेव्हा सर्किट ब्रेकरच्या आत असलेल्या कॉइलमधून विद्युतप्रवाहाची प्रचंड लाट होते.

चुंबकीय शक्ती निर्मिती: इलेक्ट्रोमॅग्नेटिक इंडक्शनच्या तत्त्वांनुसार, हा अपवादात्मक उच्च प्रवाह त्वरित एक प्रचंड शक्तिशाली चुंबकीय क्षेत्र निर्माण करतो.

यांत्रिक प्रभाव: या चुंबकीय क्षेत्राद्वारे निर्माण होणारे बल जड हातोड्यासारखे कार्य करते, ट्रिपिंग यंत्रणेवर त्वरित प्रभाव देते.

जलद डिस्कनेक्शन: विद्युत संपर्क बळजबरीने मिलिसेकंदात उघडले जातात, अचानक विद्युत प्रवाहात व्यत्यय आणतात आणि त्यामुळे अति उष्णतेमुळे किंवा आग लागल्यामुळे वायरिंग वितळण्यापासून रोखते.

सर्किट ब्रेकर पोलचे प्रकार

1. सिंगल-पोल सर्किट ब्रेकर्स: शॉर्ट सर्किट संरक्षणासाठी सर्किट ब्रेकर्समध्ये फक्त एक स्विचिंग संपर्क असतो आणि ते मुख्यतः सिंगल-फेज सर्किट्ससाठी वापरले जातात, जसे की घरातील लाइटिंग सर्किट्स किंवा सॉकेट्स.

2. डबल-पोल सर्किट ब्रेकर्स: डबल-पोल सर्किट ब्रेकर्समध्ये फेज आणि तटस्थ वायर नियंत्रित करण्यासाठी दोन स्विचिंग संपर्क असतात. डबल-पोल सर्किट ब्रेकर सामान्यत: अशा परिस्थितीत वापरले जातात जेथे दोन्ही फेज आणि तटस्थ वायर एकाच वेळी नियंत्रित करणे आवश्यक आहे, जसे की मोटर नियंत्रणे किंवा दोन-फेज पॉवर सिस्टम.

3. 3-पोल सर्किट ब्रेकर्स: 3-पोल सर्किट ब्रेकर्समध्ये तीन स्विचिंग संपर्क असतात जे तीन स्वतंत्र फेज वायर नियंत्रित करतात, जसे की व्यावसायिक आणि औद्योगिक उपकरणे, ज्यांना सुरक्षित आणि संतुलित लोड वितरण सुनिश्चित करण्यासाठी एकाच वेळी तीन स्वतंत्र पॉवर लाईन्सचे नियंत्रण आवश्यक असते.

फायदे

1. शॉर्ट सर्किट संरक्षणासाठी हे सर्किट ब्रेकर्स मानक 35 मिमी डीआयएन रेल माउंटिंग पद्धतीचा अवलंब करतात आणि तात्काळ इनरश करंटचा सामना करण्यासाठी उच्च-परिशुद्धता चुंबकीय-थर्मल डबल रिलीझ यंत्रणा स्वीकारतात;

2. दीर्घकालीन थर्मल तणावामुळे इन्सुलेशन वृद्धत्व टाळण्यासाठी वर्धित इन्सुलेशन सिस्टम डिझाइन;

3. AC400V पर्यंत रेट केलेले इन्सुलेशन व्होल्टेज, ओव्हर-व्होल्टेज संरक्षणासह, फोटोव्होल्टेइक वीज निर्मिती आणि जटिल वीज वितरण नेटवर्कसाठी योग्य;

4. 6A ते 63A रेट केलेले वर्तमान पर्याय, कॉम्पॅक्ट आणि मॉड्यूलर डिझाइन, निवासी प्रकाश, सॉकेट्स, मोटर्स, फोटोव्होल्टेइक सिस्टम आणि लोड मागणीच्या इतर भिन्न परिस्थिती पूर्ण करण्यासाठी.

5. उत्पादन OEM/ODM सेवेला समर्थन देते, जे परदेशात वितरण आणि ब्रँड कस्टमायझेशनची मागणी पूर्ण करते. PUGAO (Plannter Electric) कारखान्याने ISO9001 आंतरराष्ट्रीय गुणवत्ता प्रणाली प्रमाणपत्र उत्तीर्ण केले आहे.

अनुप्रयोग परिस्थिती

शॉर्ट सर्किट संरक्षणासाठी PUGAO च्या सर्किट ब्रेकर्सचा वापर निवासी, व्यावसायिक आणि औद्योगिक ऊर्जा प्रणालींमध्ये केला जातो, ज्यामुळे विविध सेटिंग्जसाठी विश्वसनीय संरक्षण मिळते.

1. निवासी वीज वितरण प्रणाली

लाइटिंग, पॉवर आउटलेट्स आणि घरगुती उपकरणांसाठी सर्किट्समध्ये वापरले जाते; वृद्धत्वाच्या वायरिंगमुळे किंवा उपकरणातील खराबीमुळे शॉर्ट सर्किट झाल्यास, ते वायर जळणे किंवा आगीचा उद्रेक टाळण्यासाठी वीजपुरवठा वेगाने खंडित करतात.

2. कमर्शियल बिल्डिंग पॉवर सिस्टम्स

आमचे सर्किट ब्रेकर हे शॉपिंग मॉल्स, ऑफिस इमारती आणि हॉटेल्स यांसारख्या व्यावसायिक ठिकाणी वीज वितरण प्रणालीसाठी योग्य आहेत. मुख्य आणि शाखा दोन्ही सर्किट्सवर लागू केलेले, ते शॉर्ट सर्किट्समुळे मोठ्या प्रमाणात वीज खंडित होण्यापासून किंवा उपकरणांचे नुकसान होण्यापासून प्रतिबंधित करतात.

3. औद्योगिक उपकरणे आणि उत्पादन लाइन

विविध प्रकारच्या औद्योगिक यंत्रसामग्री, इलेक्ट्रिक मोटर्स आणि स्वयंचलित उत्पादन ओळींवर तैनात; ते उपकरणे निकामी झाल्यास किंवा वायरिंगच्या विसंगतींच्या प्रसंगी वीज त्वरीत कमी करतात, ज्यामुळे देखभाल खर्च आणि डाउनटाइम जोखीम कमी करताना उपकरणांचे नुकसान आणि उत्पादन व्यत्यय टाळता येतो.

4. वीज वितरण कॅबिनेट आणि नियंत्रण प्रणाली

पॉवर डिस्ट्रीब्युशन कॅबिनेट आणि कंट्रोल पॅनेलमध्ये स्थापित केले जाऊ शकते जे कोर संरक्षणात्मक घटक म्हणून काम करते, एकाधिक सर्किट्ससाठी केंद्रीकृत शॉर्ट-सर्किट संरक्षण प्रदान करते. हे सामान्यतः अभियांत्रिकी प्रकल्प आणि एकात्मिक विद्युत उपकरण असेंब्लीमध्ये वापरले जातात.

5. उच्च शॉर्ट-सर्किट वर्तमान वातावरण

ट्रान्सफॉर्मर किंवा वीज पुरवठा स्त्रोतांजवळ स्थित सर्किट्ससाठी—किंवा उच्च शॉर्ट-सर्किट करंट लेव्हलद्वारे वैशिष्ट्यीकृत इतर भागात-ज्या ठिकाणी उच्च ब्रेकिंग क्षमतेसह सर्किट ब्रेकर आवश्यक आहेत, हे उत्पादन एक आदर्श पर्याय म्हणून काम करते.

वारंवार विचारले जाणारे प्रश्न

प्रश्न: शॉर्ट-सर्किट संरक्षण आणि ओव्हरलोड संरक्षण एकच गोष्ट आहे का?

उ: नाही. जरी ते सामान्यतः एकाच सर्किट ब्रेकरमध्ये एकत्रित केले गेले असले तरी ते वेगवेगळ्या तत्त्वांवर कार्य करतात. उष्णतेच्या संचयनावर अवलंबून राहून, दीर्घकाळापर्यंत जास्त भार विरूद्ध ओव्हरलोड संरक्षण रक्षक; चुंबकीय आकर्षण शक्तींवर विसंबून, तात्काळ उच्च-प्रमाणाच्या प्रवाहांपासून शॉर्ट-सर्किट संरक्षण रक्षक.

प्रश्न: काही सर्किट ब्रेकर्सचे रेटिंग 6kA का असते, तर इतरांना 15kA रेट केले जाते?

A: हे ब्रेकिंग क्षमता दर्शवते. 6kA चे रेटिंग म्हणजे ते सुरक्षितपणे व्यत्यय आणू शकणारे जास्तीत जास्त शॉर्ट-सर्किट प्रवाह 6,000 अँपिअर आहे. वास्तविक शॉर्ट-सर्किट प्रवाह या मूल्यापेक्षा जास्त असल्यास, सर्किट ब्रेकरचा स्फोट होऊ शकतो. मोठ्या ट्रान्सफॉर्मर क्षमता असलेल्या स्थानांना उच्च ब्रेकिंग क्षमतेसह सर्किट ब्रेकरची आवश्यकता असते; निवडीपूर्वी, कृपया PUGAO ला तुम्हाला व्यावसायिक शिफारसी किंवा सानुकूलित डिझाइन सोल्यूशन प्रदान करण्याची परवानगी द्या.

प्रश्न: मी सर्किट ब्रेकर साफ करू शकतो का? मी कसे पुढे जावे?

उत्तर: होय, परंतु तुम्ही आधी वीजपुरवठा पूर्णपणे खंडित केला आहे याची खात्री करणे आवश्यक आहे.

कृपया घरातील धूळ पुसण्यासाठी कोरड्या कापडाचा वापर करा, धुळीचे कण चाप-विझवणाऱ्या चेंबरमध्ये प्रवेश करू नयेत याची काळजी घ्या.

काटेकोरपणे निषिद्ध: प्लास्टिक घरे स्वच्छ करण्यासाठी रासायनिक सॉल्व्हेंट्स किंवा पाणी वापरू नका, कारण यामुळे ज्वाला-प्रतिरोधक सामग्रीच्या कार्यक्षमतेत तडजोड होऊ शकते किंवा अंतर्गत शॉर्ट सर्किट होऊ शकते.
