3 फेज फोर-डिस्प्ले व्होल्टेज प्रोटेक्टर

या 3 फेज फोर-डिस्प्ले व्होल्टेज प्रोटेक्टरमध्ये ओव्हर-व्होल्टेज, अंडर-व्होल्टेज, ओव्हर-करंट वैशिष्ट्ये आहेत. विशेष मीटरिंग चिप वापरल्याने वीज आणि उर्जेचा वापर यासारख्या विद्युत मापदंडांची मापन त्रुटी ±1% च्या आत असल्याची खात्री होते. हे रिअल-टाइम मॉनिटरिंग, वर्तमान आणि व्होल्टेज मूल्यांसाठी ड्युअल-स्क्रीन एलसीडी डिस्प्लेसह सुसज्ज आहे. आणि ते वेगवेगळ्या परिस्थितींच्या अनुप्रयोग आवश्यकता पूर्ण करण्यासाठी ओव्हरव्होल्टेज/अंडरव्होल्टेज थ्रेशोल्ड, ओव्हरकरंट मूल्य आणि कृती विलंब वेळ देखील सानुकूलित करू शकते.

फायदे

1. विद्युत उपकरणांचे संरक्षण करा आणि विद्युत उपकरणांचे सेवा आयुष्य वाढवा: आधुनिक घरगुती उपकरणे जसे की रेफ्रिजरेटर, एअर कंडिशनर, टेलिव्हिजन, संगणक इत्यादी. ओव्हरव्होल्टेज, ज्यामुळे सर्किट बोर्ड, मोटर किंवा उपकरणाचे इतर मुख्य घटक जळू शकतात किंवा आग देखील लागू शकतात. ओव्हरव्होल्टेज: सर्किट बोर्ड, मोटर किंवा उपकरणाचे इतर मुख्य घटक बर्न करू शकतात. उदाहरणार्थ, कॉम्प्युटर पॉवर मॉड्युल किंवा एअर कंडिशनर कंप्रेसर ओव्हर-व्होल्टेजमध्ये जास्त गरम होण्याची शक्यता असते आणि आग लागण्याची शक्यता असते. अंडरव्होल्टेज: यामुळे उपकरण सामान्यपणे सुरू होऊ शकत नाही किंवा अनियमितपणे चालते. 3 फेज फोर-डिस्प्ले व्होल्टेज प्रोटेक्टर स्थापित करून, तुम्ही असामान्य व्होल्टेजच्या स्थितीत वीजपुरवठा त्वरीत खंडित करू शकता, मोठ्या उपकरणांचे, सर्व्हरचे नुकसान टाळू शकता.

2. विजेची सुरक्षितता वाढवा आणि सुरक्षितता अपघात टाळा: असामान्य व्होल्टेज केवळ विद्युत उपकरणांनाच हानी पोहोचवत नाही तर सुरक्षा अपघातांना कारणीभूत ठरू शकते. उदाहरणार्थ, जास्त व्होल्टेजमुळे वायरचे इन्सुलेशन खराब होऊ शकते, शॉर्ट सर्किट किंवा आग लागण्याचा धोका वाढतो. अंडर-व्होल्टेजमुळे मोटर जास्त गरम होते, ज्यामुळे ओव्हरलोड किंवा इलेक्ट्रिकल आग लागते.

3. किफायतशीर, कमी खर्च: 3 फेज फोर-डिस्प्ले व्होल्टेज प्रोटेक्टर परवडणारा, स्थापित करणे सोपे, देखभाल खर्च कमी आहे. तुम्ही इन्स्टॉल न केल्यास हे उपकरण विद्युत दुरुस्ती किंवा बदली खर्चामुळे होणाऱ्या असामान्य व्होल्टेजमुळे अस्तित्वात असेल. याव्यतिरिक्त, या संरक्षकामध्ये स्वयंचलित पुनर्प्राप्ती कार्य आहे, जे वापरकर्त्याचे मॅन्युअल ऑपरेशन कमी करते आणि सुरक्षित आणि अधिक सोयीस्कर आहे.

सह तुमच्या औद्योगिक आणि व्यावसायिक विद्युत प्रणालींचे दीर्घायुष्य सुनिश्चित करा3 फेज फोर-डिस्प्ले व्होल्टेज प्रोटेक्टर. मजबूत थ्री-फेज नेटवर्कसाठी डिझाइन केलेले, हे डिव्हाइस जलद संरक्षणासह अचूक मीटरिंग एकत्र करते. विशेष मीटरिंग चिप वापरून, ते पॉवर आणि उर्जेचे निरीक्षण करण्यासाठी उच्च अचूकतेची हमी देते, ज्यामुळे महागड्या यंत्रसामग्री आणि पायाभूत सुविधांना होणारे नुकसान टाळण्यासाठी ते एक महत्त्वपूर्ण घटक बनते.

प्रमुख कार्ये आणि वैशिष्ट्ये

3-फेज फोर-डिस्प्ले व्होल्टेज प्रोटेक्टर काय करतो?

मूलत:, ते तुमच्या विद्युत वितरण बॉक्ससाठी "संरक्षक" म्हणून कार्य करते. ते सतत वीज पुरवठ्याचे निरीक्षण करते आणि असुरक्षित परिस्थिती आढळल्यास आपोआप वीज खंडित करते. हे महागड्या दुरुस्तीस प्रतिबंध करते आणि व्होल्टेज अस्थिरतेशी संबंधित जोखीम कमी करून सुरक्षितता वाढवते.

"फोर-डिस्प्ले" म्हणजे काय?

उपकरण ड्युअल-स्क्रीन एलसीडी इंटरफेससह सुसज्ज आहे जे गंभीर इलेक्ट्रिकल पॅरामीटर्सची रिअल-टाइम दृश्यमानता प्रदान करते. "फोर-डिस्प्ले" सामान्यत: एकाचवेळी निरीक्षणाचा संदर्भ देते:

• व्होल्टेज (V):रिअल-टाइम लाइन व्होल्टेज मॉनिटरिंग.
• वर्तमान (A):ओव्हरलोड्स टाळण्यासाठी वर्तमान प्रवाहाचे निरीक्षण करणे.
• शक्ती/ऊर्जा:उच्च अचूकतेसह वापराचा मागोवा घेणे (±1% त्रुटी मार्जिन).
• स्थिती निर्देशक:संरक्षण स्थितीचे व्हिज्युअल पुष्टीकरण (चालू/बंद/फॉल्ट).

मुख्य संरक्षण मापदंड काय आहेत?

द3 फेज फोर-डिस्प्ले व्होल्टेज प्रोटेक्टरतीन सर्वात सामान्य विद्युत धोक्यांपासून सर्वसमावेशक संरक्षण देते:

• ओव्हर-व्होल्टेज संरक्षण:व्होल्टेज स्पाइक्समुळे सर्किट बोर्ड, मोटर्स आणि मुख्य घटक (उदा. AC कंप्रेसर किंवा सर्व्हरमध्ये) जळणे प्रतिबंधित करते.
• अंडर-व्होल्टेज संरक्षण:कमी व्होल्टेजमुळे मोटर्सला जास्त गरम होण्यापासून आणि जळण्यापासून प्रतिबंधित करते, ज्यामुळे अनियमित चालू होऊ शकते किंवा सुरू होऊ शकत नाही.
• ओव्हर-करंट संरक्षण:लाइन ओव्हरलोड्सपासून रक्षण करतात ज्यामुळे इन्सुलेशन खराब होऊ शकते आणि इलेक्ट्रिकल आग होऊ शकते.

स्थापना आणि ऑपरेशन

ते कसे स्थापित केले जाते?

हा संरक्षक घरगुती आणि औद्योगिक वीज वितरण बॉक्ससाठी मानक घटक म्हणून डिझाइन केला आहे. हे कॉम्पॅक्ट आहे, स्थापित करणे सोपे आहे आणि कमीतकमी देखभाल आवश्यक आहे. एकदा स्थापित केल्यानंतर, ते स्वयंचलितपणे कार्य करते, मॅन्युअल हस्तक्षेपाची आवश्यकता कमी करते.

4P चा अर्थ काय?

"4P" चा अर्थ आहे4-ध्रुव. थ्री-फेज सिस्टीममध्ये, हे सूचित करते की स्विच तिन्ही टप्पे (L1, L2, L3) अधिक तटस्थ रेषा (N) जोडतो आणि संरक्षित करतो. हे संपूर्ण थ्री-फेज सर्किटचे संपूर्ण अलगाव आणि संरक्षण सुनिश्चित करते.

ते समायोज्य आहे का?

होय, लवचिकता हे मुख्य वैशिष्ट्य आहे3 फेज फोर-डिस्प्ले व्होल्टेज प्रोटेक्टर. वापरकर्ते विशिष्ट अनुप्रयोग आवश्यकतांशी जुळण्यासाठी सेटिंग्ज सानुकूलित करू शकतात, यासह:

• थ्रेशोल्ड समायोजन:विशिष्ट ओव्हरव्होल्टेज आणि अंडरव्होल्टेज मर्यादा सेट करा.
• ओव्हरकरंट मूल्य:ट्रिपिंगसाठी वर्तमान मर्यादा परिभाषित करा.
• क्रिया विलंब वेळ:तात्पुरत्या चढउतारांपासून उपद्रव ट्रिपिंग टाळण्यासाठी डिव्हाइस ट्रिप किंवा रीसेट करण्यापूर्वी विलंब कॉन्फिगर करा.

हे संरक्षक का स्थापित करावे?

• उपकरणांचे आयुष्य वाढवा:रेफ्रिजरेटर्स, संगणक आणि औद्योगिक मोटर्सचे व्होल्टेज तणावापासून रक्षण करते.
• आग प्रतिबंधक:ओव्हर-व्होल्टेज किंवा ओव्हर-करंटमुळे वायर इन्सुलेशन बिघाड झाल्यामुळे विद्युत आग लागण्याचा धोका कमी करते.
• खर्च-प्रभावी:ची कमी किंमत3 फेज फोर-डिस्प्ले व्होल्टेज प्रोटेक्टरखराब झालेले विद्युत उपकरण दुरुस्त करण्याच्या किंवा बदलण्याच्या उच्च खर्चाच्या तुलनेत नगण्य आहे.

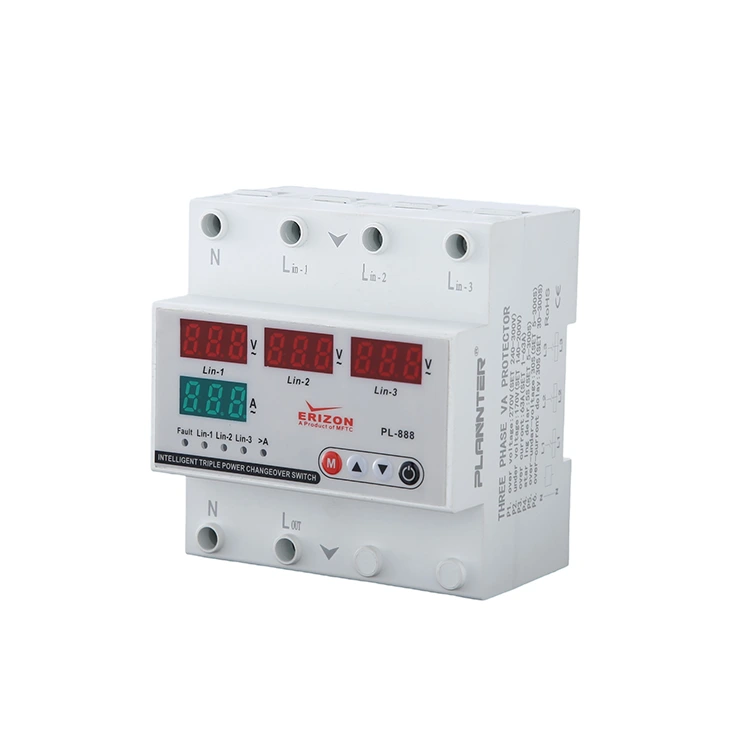

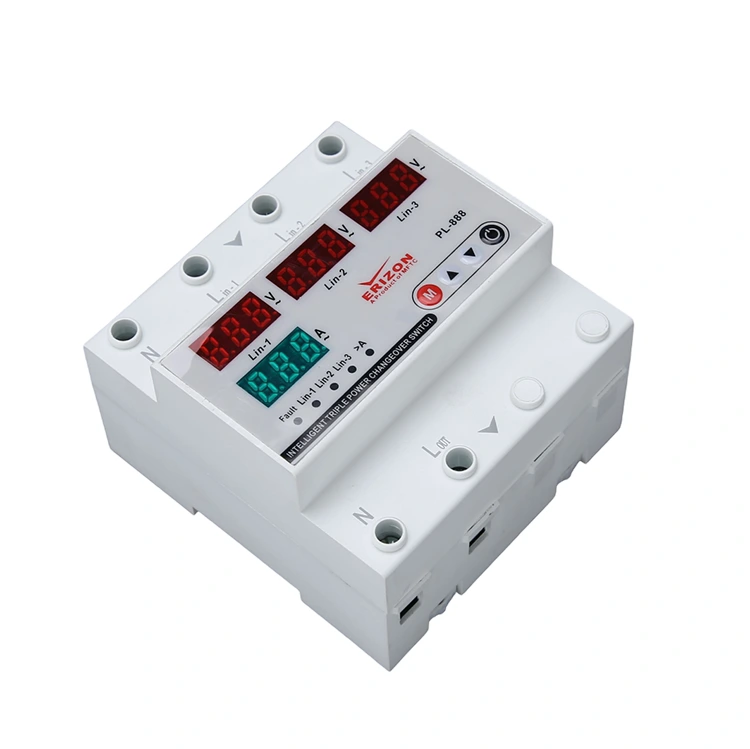

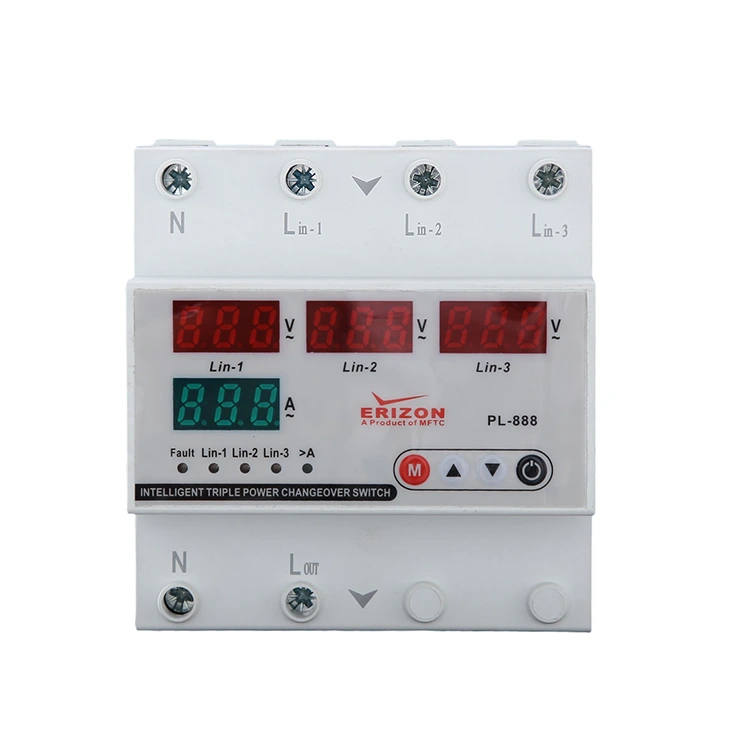

डिस्प्ले आणि बटणे

1 - SET बटण: हे बटण ओव्हर-करंट व्हॅल्यू सेट/बदलल्यानंतर आणि हाय/लो व्होल्टेज सेटिंग व्हॅल्यू आणि एरर सेव्ह करण्यासाठी वापरले जाते.

प्रतीक्षा वेळ

2 - UP बटण: आवश्यक मूल्य वाढवा.

3 - डाउन बटण: आवश्यक मूल्य कमी करा.

4 - मॅन्युअल ऑन/ऑफ बटण

डिव्हाइसच्या आउटपुटचे चालू/बंद नियंत्रित करण्यासाठी वापरले जाते. आउटपुट बंद केल्यावर, स्क्रीन "बंद" शब्द प्रदर्शित करेल आणि डिव्हाइस स्वयंचलितपणे या स्थितीत पुन्हा सुरू होणार नाही. डिव्हाइस दोषपूर्ण नसल्यास, डिव्हाइस रीस्टार्ट करण्यासाठी आणि सामान्य वापर पुन्हा सुरू करण्यासाठी हे बटण पुन्हा दाबा.

5 - वर्तमान प्रदर्शन

मुख्य प्रदर्शन क्षेत्र: सामान्य ऑपरेशन दरम्यान, इनपुट व्होल्टेज येथे रिअल टाइममध्ये प्रदर्शित केले जाते. जेव्हा डिव्हाइस सदोष नसलेल्या स्थितीत असते तेव्हा स्क्रीन प्रकाशित राहते; असामान्य व्होल्टेज (खूप जास्त किंवा खूप कमी) मध्ये बिघाड झाल्यास, डिस्प्ले अलार्ममध्ये ब्लिंक होईल. पॅरामीटर सेटिंग दरम्यान, डिस्प्ले समकालिकपणे संबंधित प्रोग्रामिंग आयटमची सेट मूल्ये दर्शवेल (ओव्हरकरंट संरक्षण मूल्य, उच्च आणि कमी व्होल्टेज थ्रेशोल्ड, फॉल्ट विलंब आणि रीसेट विलंब आणि इतर पॅरामीटर्ससह).

6 - व्होल्टेज डिस्प्ले

ड्युअल डिस्प्ले ग्रुप: डिव्हाइसच्या सामान्य ऑपरेशन दरम्यान, वर्तमान वर्तमान मूल्य येथे प्रदर्शित केले जाते आणि स्क्रीन नेहमी दोष नसलेल्या स्थितीत प्रकाशित केली जाते; दोष आढळल्यास (उदा. ओव्हरकरंट), डिस्प्ले अलार्म म्हणून चमकतो. पॅरामीटरायझेशन दरम्यान, संबंधित प्रोग्राम केलेल्या आयटमची मूल्ये येथे प्रदर्शित केली जातात.

7 - निर्देशक वर्णन

A>: जेव्हा ओव्हरकरंट फॉल्ट होतो तेव्हा हा निर्देशक उजळतो.

V>: जेव्हा ओव्हरव्होल्टेज फॉल्ट होतो तेव्हा हा निर्देशक उजळतो.

V<: जेव्हा कमी व्होल्टेज फॉल्ट होतो तेव्हा हा निर्देशक उजळतो.

आउट: जेव्हा डिव्हाइस आउटपुट सुरू करते तेव्हा हा निर्देशक उजळतो.

वायरिंग आकृती

ग्रिडमधील तटस्थ आणि फेज वायर्स डिव्हाइसच्या "इनपुट" बाजूला "N" आणि "L" टर्मिनल्सशी जोडलेले असणे आवश्यक आहे.

ओव्हरव्होल्टेज आणि अंडरव्होल्टेज संरक्षण आवश्यक असलेल्या डिव्हाइसेसच्या तटस्थ आणि फेज वायर्स डिव्हाइसच्या "आउटपुट" बाजूच्या "N" आणि "L" टर्मिनल्समधून काढल्या पाहिजेत.

परिमाण
