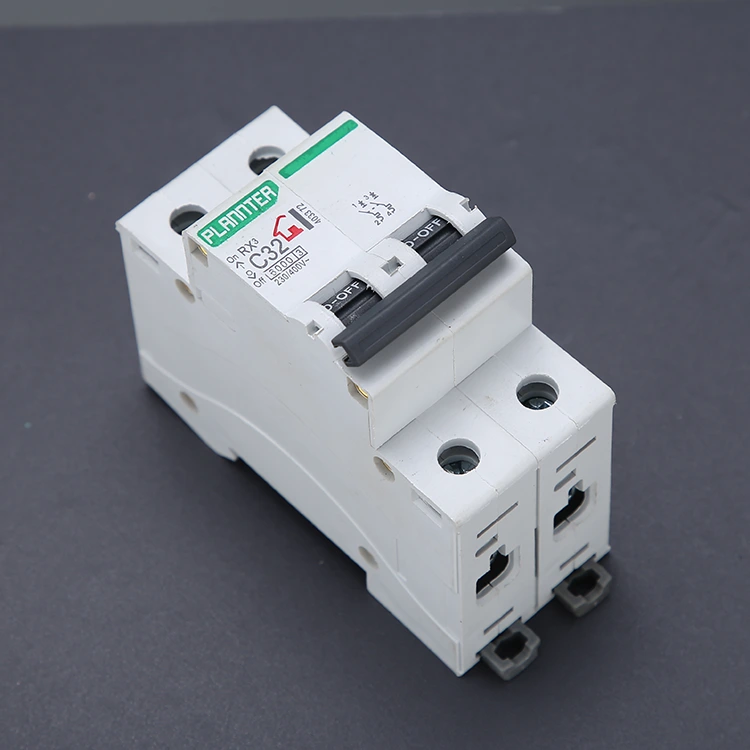

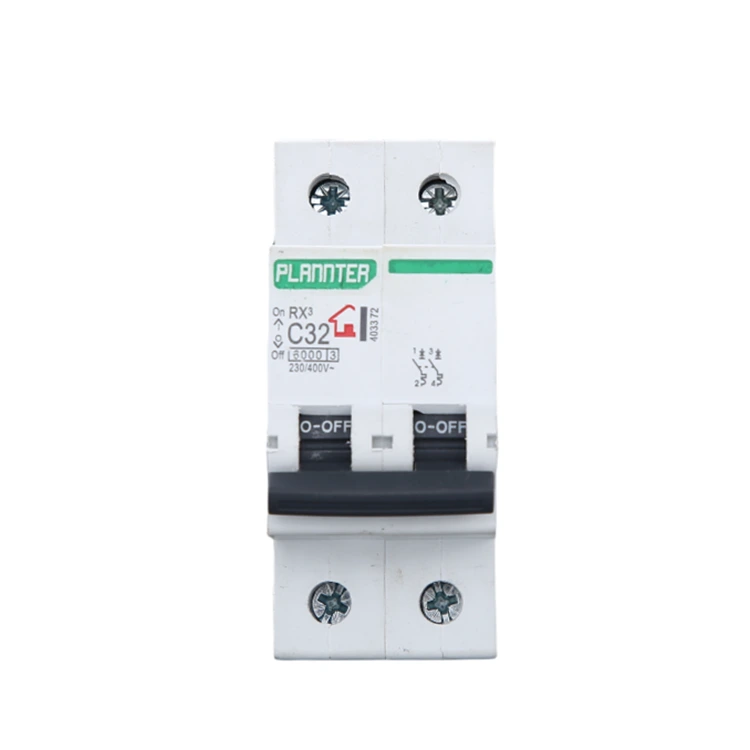

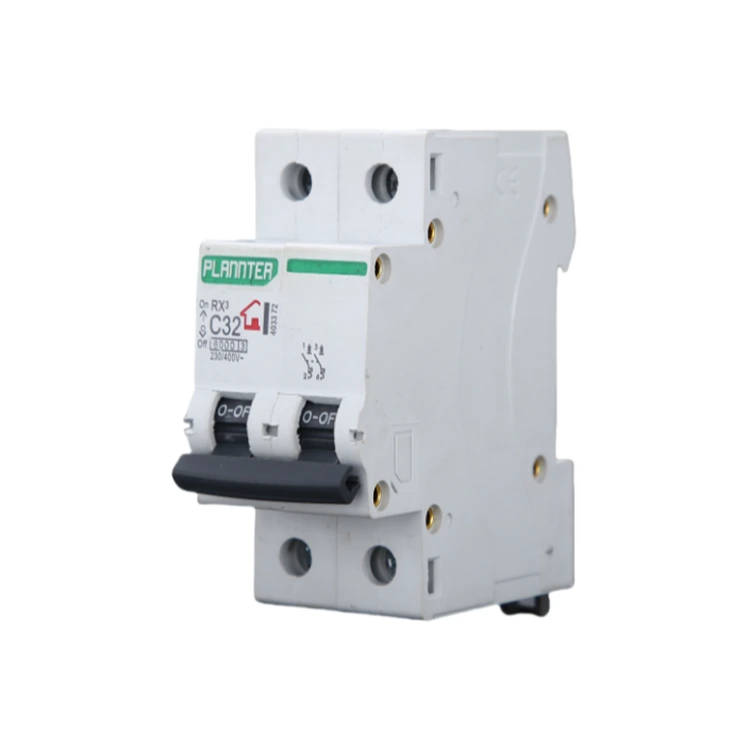

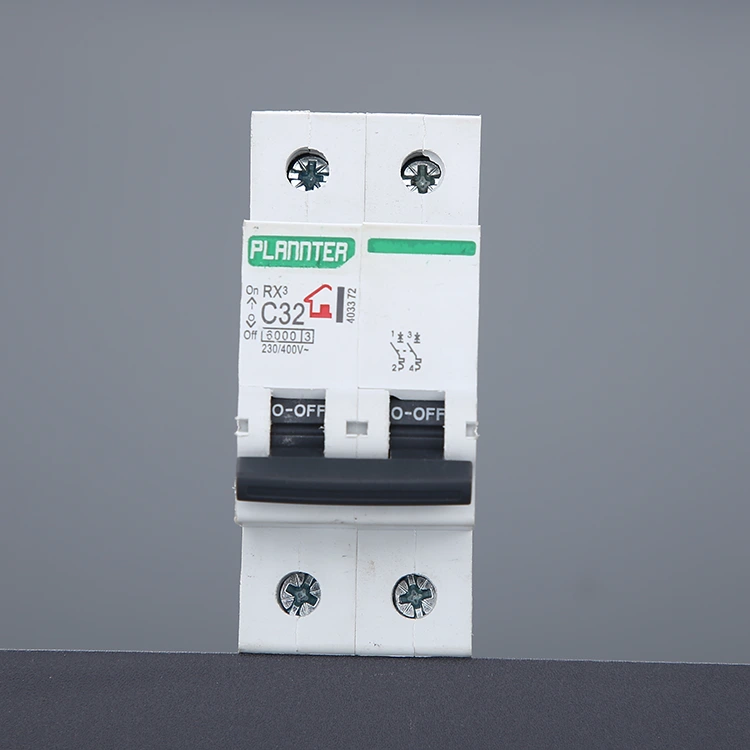

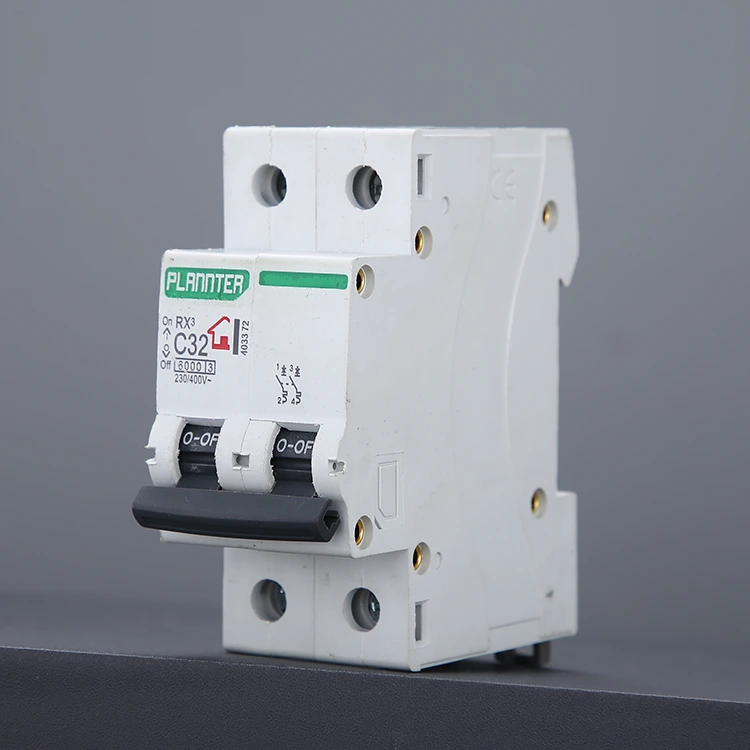

DZ47 एअर-स्विच सर्किट ब्रेकर

उच्च दर्जाचे DZ47 एअर-स्विच सर्किट ब्रेकर PUGAO (प्लॅन्टर इलेक्ट्रिक) कारखान्याने दिलेले आहे, हे AC सर्किट्समध्ये वापरले जाणारे एक प्रकारचे विद्युत संरक्षण उपकरण आहे, ज्यामध्ये दोन स्वतंत्र खांब आहेत, ते एकाच वेळी सर्किटमधील फायर वायर आणि शून्य वायर कापण्यास सक्षम आहेत. हे अंगभूत थर्मल मॅग्नेटिक स्ट्रिपिंग यंत्रणा किंवा इलेक्ट्रॉनिक स्ट्रिपिंग यंत्रणेद्वारे रिअल टाइममध्ये सर्किटमधील वर्तमान बदलाचे निरीक्षण करते आणि जेव्हा सर्किट ओव्हरलोड होते, शॉर्ट सर्किट आणि इतर असामान्य परिस्थिती असते, तेव्हा DZ47 एअर-स्विच सर्किट ब्रेकर त्वरीत आणि आपोआप डिस्कनेक्ट केले जाऊ शकते. PUGAO CE, CCC आणि ISO9001 प्रमाणपत्रांचे काटेकोरपणे पालन करते.

कामाचे तत्व

DZ47 एअर-स्विच सर्किट ब्रेकर हे अत्यंत प्रमाणित उत्पादन आहे. PUGAO ची परिपक्व उत्पादन प्रक्रिया आणि प्रगत तंत्रज्ञान तीन मुख्य ऑपरेटिंग तत्त्वे वापरते: थर्मल ट्रिपिंग, मॅग्नेटिक ट्रिपिंग आणि एअर आर्क एक्टिंग्युशिंग. आमची उत्पादने जगभरातील हजारो विद्युत प्रणालींसाठी विश्वसनीय संरक्षण प्रदान करतात.

1. थर्मल ट्रिप

सर्किट ब्रेकरमध्ये थर्मल विस्ताराच्या भिन्न गुणांकांसह दोन धातूंनी बनलेली द्विधातूची पट्टी असते. जेव्हा सर्किट प्रवाह रेट केलेल्या मूल्यापेक्षा जास्त असतो परंतु अद्याप शॉर्ट-सर्किट पातळीपर्यंत पोहोचला नाही, तेव्हा विद्युत् प्रवाहामुळे निर्माण होणारी उष्णता द्विधातु पट्टी एका बाजूला वाकते.

पूर्वनिर्धारित कोनात वाकल्यानंतर, ते यांत्रिक जोडणी सुरू करते, ज्यामुळे सर्किट ब्रेकर ट्रिप होतो. 14 वर्षांच्या संचित कॅलिब्रेशन अनुभवाचा लाभ घेत, आमची द्विधातू पट्टी उच्च-शुद्धतेच्या सामग्रीपासून बनलेली आहे, परिणामी वर्तमान चढउतारांना संवेदनशील आणि सातत्यपूर्ण प्रतिसाद मिळतो.

2. चुंबकीय ट्रिप

सर्किट ब्रेकरमध्ये इलेक्ट्रोमॅग्नेटिक कॉइल असते. जेव्हा शॉर्ट सर्किट होते, तेव्हा विद्युत् प्रवाह तात्काळ सामान्य मूल्याच्या कित्येक पट किंवा दहापटीने वाढतो. हा प्रचंड प्रवाह कॉइलमध्ये एक शक्तिशाली चुंबकीय क्षेत्र निर्माण करतो, पिस्टनप्रमाणे इलेक्ट्रोमॅग्नेट आर्मेचरला त्वरित आकर्षित करतो.

आर्मेचर थेट ट्रिपिंग यंत्रणेवर परिणाम करते, मिलिसेकंद-स्तरीय तात्काळ पॉवर कट-ऑफ साध्य करते.

आमचा कारखाना उच्च-वाहकता तांबे आणि उच्च-फ्रिक्वेंसी वर्तमान प्रभावाखाली यंत्रणा ठप्प होणार नाही किंवा अयशस्वी होणार नाही याची खात्री करण्यासाठी पूर्णपणे स्वयंचलित स्पॉट वेल्डिंग प्रक्रिया वापरते.

3. चाप विझविण्याची प्रणाली

संपर्क विभक्त झाल्यावर, उच्च-व्होल्टेज प्रवाह हवा खंडित करतो, उच्च-तापमान चाप तयार करतो, जो विशेष डिझाइन केलेल्या चाप-विझवणाऱ्या चेंबरमध्ये काढला जातो. मेटल ग्रिडचे अनेक स्तर कंस अनेक लहान भागांमध्ये विभाजित करतात, जळलेले संपर्क टाळण्यासाठी ते वेगाने थंड होतात आणि विझवतात.

आमची DZ47 मालिका चाप-विझवणाऱ्या ग्रिडची व्यवस्था घनता अनुकूल करते, वारंवार ट्रिपिंगच्या परिस्थितीतही अंतर्गत घटकांचे प्रभावीपणे संरक्षण करते.

तांत्रिक फायदे

PUGAO चे DZ47 एअर-स्विच सर्किट ब्रेकर विविध प्रकारच्या जटिल ऑपरेटिंग परिस्थितीत अचूक आणि विश्वासार्ह ऑपरेशन सुनिश्चित करण्यासाठी उच्च कार्यक्षमता थर्मो-मॅग्नेटिक डिस्कनेक्ट तंत्रज्ञानाचा वापर करते. उत्पादनाचे खालील मुख्य फायदे आहेत:

उच्च ब्रेकिंग क्षमता: मानक मॉडेलमध्ये 6kA पर्यंत ब्रेकिंग क्षमता आहे, जी शहरी पॉवर ग्रिड आणि औद्योगिक वातावरणाच्या शॉर्ट-सर्किट संरक्षण आवश्यकता पूर्ण करते.

वाइड व्होल्टेज लागू: AC 230/400V प्रणालीला समर्थन, मजबूत सुसंगतता, विविध राष्ट्रीय आणि प्रादेशिक पॉवर ग्रिड मानकांना लागू.

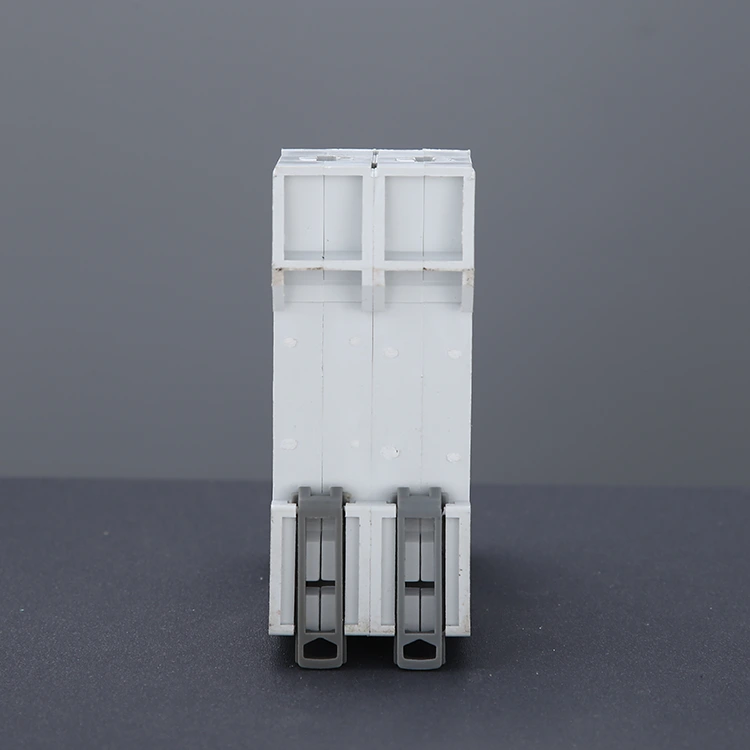

मॉड्यूलर डिझाइन: कॉम्पॅक्ट आकार, सपोर्ट डीआयएन रेल माउंटिंग, सर्व प्रकारच्या वितरण बॉक्स आणि कंट्रोल कॅबिनेटमध्ये एकत्रित करणे सोपे आहे.

मजबूत चाप विझवण्याची क्षमता: डीझेड47 एअर-स्विच सर्किट ब्रेकर मल्टी-लेयर सिरेमिक स्पेसर आणि मेटल आर्क एक्टिंग्युशिंग ग्रिल एकत्र करणारी रचना स्वीकारतो, जी प्रभावीपणे चाप दाबते आणि सेवा आयुष्य वाढवते.

दीर्घ यांत्रिक जीवन: कठोर चाचणीनंतर, यांत्रिक ऑपरेशनचे आयुष्य 10,000 पेक्षा जास्त वेळा आहे.

वारंवार विचारले जाणारे प्रश्न

प्रश्न: डीसी सिस्टीममध्ये डीझेड 47 मालिका सर्किट ब्रेकर्स वापरले जाऊ शकतात?

A: नाही. DZ47 मालिका हा खासकरून AC साठी डिझाइन केलेला एअर स्विच आहे. अल्टरनेटिंग करंट (AC) मध्ये शून्य क्रॉसिंग वैशिष्ट्य आहे आणि त्याचा अंतर्गत आर्क-विझवणारा ग्रिड प्रभावीपणे चाप विझवतो.

डायरेक्ट करंट (DC) मध्ये शून्य क्रॉसिंग वैशिष्ट्य नाही. AC सर्किट ब्रेकरचा वापर केल्याने न विझविलेल्या आर्क्स होऊ शकतात, ज्यामुळे आग लागण्याची शक्यता असते. तुमच्याकडे सोलर किंवा बॅटरी सिस्टीमची आवश्यकता असल्यास, कृपया विशिष्ट DC सर्किट ब्रेकर वैशिष्ट्यांसाठी आमच्याशी संपर्क साधा.

प्रश्न: मी तीन वेगवेगळ्या ट्रिपिंग वक्र (B, C, आणि D) दरम्यान कसे निवडू?

उ: निवड तुमच्या लोड प्रकारावर अवलंबून असते:

प्रकार B (3-5In): कमी इनरश करंट लोडसाठी योग्य, जसे की पूर्णपणे प्रतिरोधक हीटर्स आणि संगणक उपकरणे.

प्रकार C (5-10In): सर्वात सामान्य तपशील, लाइटिंग फिक्स्चर, सामान्य घरगुती उपकरणे आणि व्यावसायिक वीज वितरणासाठी योग्य.

D टाइप करा (10-14In): लहान मोटर्स, कंप्रेसर किंवा औद्योगिक ट्रान्सफॉर्मर यांसारख्या अत्यंत उच्च प्रारंभ करंट असलेल्या उपकरणांसाठी योग्य.

Pugao कडे एक व्यावसायिक तांत्रिक टीम आहे जी तुमच्या अभियांत्रिकी रेखाचित्रांवर आधारित अचूक निवड सल्ला देऊ शकते. तुमच्या गरजा पाठवण्यासाठी आणि मोफत कोट मिळवण्यासाठी आमच्याशी संपर्क साधा!

पुढील तांत्रिक प्रश्नांसाठी, कृपया आमच्या अभियंत्यांचा त्वरित सल्ला घ्या; आम्ही त्वरीत प्रतिसाद देऊ.
