कोणता मिनी सर्किट ब्रेकर माझ्या प्रकल्पांना सुरक्षित, अनुरूप आणि फायदेशीर राहण्यास मदत करतो?

मी पॅनेल व्यवस्थापित करतो जेथे प्रत्येक किलोवॅट महत्त्वाचा असतो आणि प्रत्येक शटडाउनला वास्तविक पैसे लागतात. वर्षानुवर्षे उपकरणे बदलून आणि उपद्रवपूर्ण सहलींचा मागोवा घेतल्यानंतर, मला कळले की यामागील कथामिनी सर्किट ब्रेकर चमकदार कॅटलॉगबद्दल कमी आणि तंदुरुस्त, निवडकता आणि माझ्या लोडमुळे निर्माण होणाऱ्या वास्तविक दोषांबद्दल अधिक आहे. मी किरकोळ आणि हलक्या-औद्योगिक जागांमध्ये मिश्र-वापराचे बोर्ड अपग्रेड केल्यामुळे, मी वेगवेगळ्या निर्मात्यांकडून काही कॉम्पॅक्ट उपकरणांची चाचणी सुरू केली; कंत्राटदारांनी निर्दिष्ट केलेली एक ओळ मी पाहत राहिलीलागवड करणारा. माझ्या डिझाइनमध्ये ते सक्ती करण्याऐवजी, मी ते इतर ब्रँड्सच्या बरोबरीने हळूहळू आणले, तुलनात्मक डेटा लॉग केला आणि फील्डमध्ये मला खरोखर भेटलेल्या अपयश मोड्सवर लक्ष केंद्रित केले—मोटर इनरश, LED ड्रायव्हर हार्मोनिक्स, EV-समीप इलेक्ट्रॉनिक्स आणि PV बॅलन्स-ऑफ-सिस्टम कॉम्बिनर बॉक्स. परिणाम म्हणजे खरेदी आणि ऑपरेशन्ससाठी योग्य डिव्हाइस निवड निवडणे, स्थापित करणे आणि त्याचे संरक्षण करण्यासाठी एक स्पष्ट फ्रेमवर्क.

सामग्री

• मी लहान लोड आणि पॅनेलच्या आसपासच्या संरक्षणाचा पुनर्विचार का करत आहे?
• मी अंदाज न लावता रेटिंग कसे निवडू?
• उपद्रव ट्रिपिंग आणि वास्तविक दोषांसाठी ट्रिप वक्र म्हणजे काय?
• मला खरोखर किती ब्रेकिंग क्षमता आवश्यक आहे?
• मानके आणि मंजूरी माझे निर्णय कोठे बदलतात?
• इन्स्टॉलेशन तपशील मला तासांनंतर कसे वाचवू शकतात?
• मला वित्तपुरवठा करण्यासाठी मालकीची एकूण किंमत किती आहे?
• एक नमुना वैशिष्ट्य मला जलद हलविण्यात मदत करू शकते?
• मी कोणते वारंवार विचारले जाणारे प्रश्न विचारात घेतले पाहिजेत?

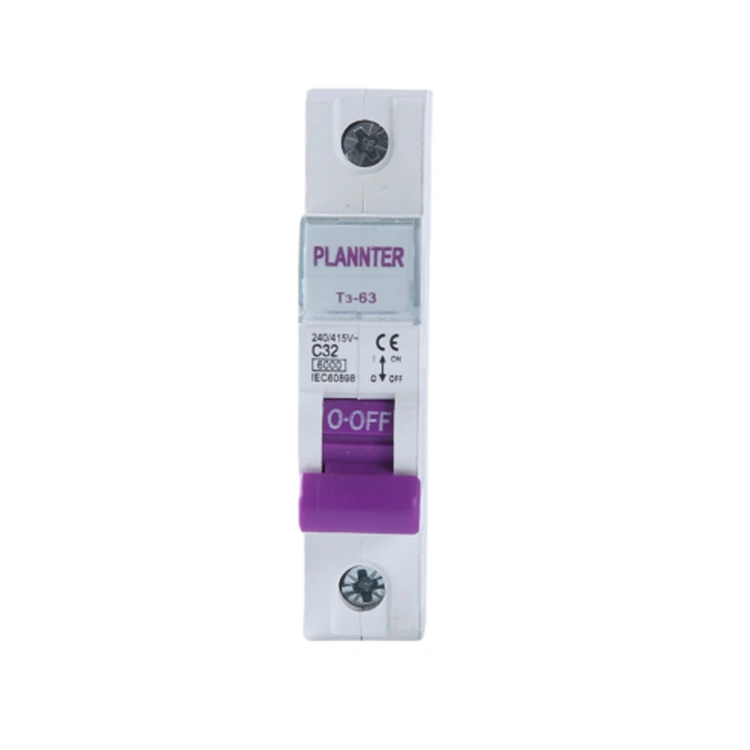

मी लहान लोड आणि पॅनेलच्या आसपासच्या संरक्षणाचा पुनर्विचार का करत आहे?

मला तीन वारंवार डोकेदुखी होती: इव्हेंट लॉगशी जुळत नसलेले ट्रिपिंग, घट्ट बंदिस्तात जास्त गरम झालेले टर्मिनल आणि अपस्ट्रीम आणि डाउनस्ट्रीम संरक्षण यांच्यातील समन्वयाचा अभाव. प्रत्येक अंकात वेळ गेला. म्हणूनच ब्रँड स्टिकरपेक्षा डिव्हाइस वर्ग स्वतःच अधिक महत्त्वाचा आहे. एक आधुनिकमिनी सर्किट ब्रेकरपाच गोष्टी चांगल्या केल्या पाहिजेत:

• घुसखोरी आणि वास्तविक दोष यांच्यात भेदभाव करा म्हणून मी "खोट्या अलार्म" साठी ट्रक फिरवणे टाळतो.
• अपस्ट्रीम ब्रेकर्स किंवा फ्यूजसह समन्वय साधा, निवडकता टिकवून ठेवा जेणेकरून फक्त समस्याग्रस्त शाखा ट्रिप.
• वायरिंगला थर्मल बॉटलनेकमध्ये न बदलता उच्च-घनतेचे बोर्ड बसवा.
• कॅबिनेट रीडिझाइनची सक्ती न करता ॲक्सेसरीज—ऑक्स कॉन्टॅक्ट, शंट ट्रिप, लॉकआउट क्षमता ऑफर करा.
• डिरेटिंग, टॉर्क आणि वक्र डेटा प्रकाशित करा जो मी प्रत्यक्षात डिझाइन पुनरावलोकनाचा बचाव करण्यासाठी वापरू शकतो.

एकदा मी त्या पाच परिणामांनुसार उपकरणांचा न्याय केल्यावर, निवड अंदाज करणे थांबवले आणि पुनरावृत्ती करण्यायोग्य बनले—विशेषत: जेव्हा मी माझ्या साइट शॉर्ट-सर्किट करंट (SCCR) गणनेशी जुळणारे स्पष्ट ट्रिप वक्र आणि शॉर्ट-सर्किट रेटिंगवर प्रमाणित केले.

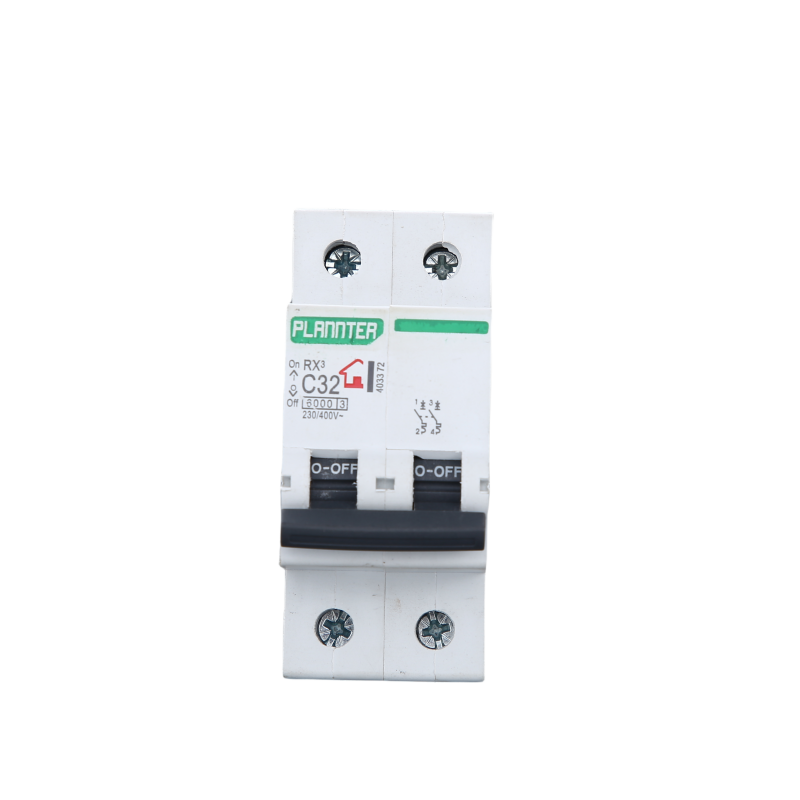

मी अंदाज न लावता रेटिंग कसे निवडू?

मोटर्स, कंप्रेसर, सोलेनोइड्स, एलईडी ड्रायव्हर्स आणि स्विच-मोड पीएसयू वेग वेगळ्या पद्धतीने चालू असतात. मी प्रथम रेट केलेले वर्तमान जुळवतो, नंतर मोजलेले प्रवेश आणि अपेक्षित फॉल्ट प्रोफाइलच्या विरूद्ध वक्र प्रमाणित करतो. एमिनी सर्किट ब्रेकरडेटाच्या आधारे नव्हे तर सवयीनुसार आकार देणे एक उपद्रव बनते. मी तपशीलवार गणिते चालवण्यापूर्वी संकल्पना डिझाइन दरम्यान वापरत असलेला द्रुत लुकअप येथे आहे:

हे टेबल मला योग्य शेजारी लावते. तिथून, मी सभोवतालचे डेरेटिंग, एन्क्लोजर ग्रुपिंग घटक आणि कंडक्टर आकाराची पुष्टी करतो जेणेकरून थर्मल चित्र वास्तविकतेशी जुळते.

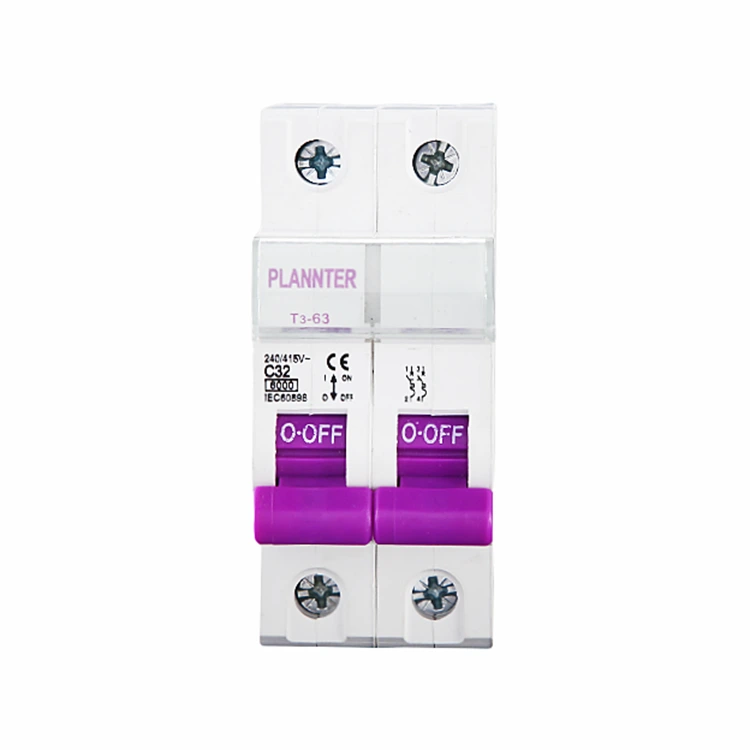

उपद्रव ट्रिपिंग आणि वास्तविक दोषांसाठी ट्रिप वक्र म्हणजे काय?

ट्रिप वक्र भौतिकशास्त्राचे परिणामांमध्ये भाषांतर करतात. B, C आणि D ही अक्षरे नाहीत; ते चुंबकीय घटक कधी कार्य करतील याबद्दलची आश्वासने आहेत. जलद प्रवेशासाठी परंतु कायदेशीर भार (मोटर, ट्रान्सफॉर्मर) साठी, C किंवा D वक्र हेडरूम खरेदी करते. संवेदनशील इलेक्ट्रॉनिक्स किंवा प्रकाशासाठी, B वक्र गोष्टी अचूक ठेवू शकतात. मी थर्मल एलिमेंट देखील पाहतो — कृती करण्यापूर्वी डिव्हाइस किती काळ सौम्य ओव्हरलोड सहन करते — कारण हे निर्धारित करते की थोडा ओव्हरलोड नैसर्गिकरित्या साफ होतो की ऑपरेशन्समध्ये व्यत्यय आणणाऱ्या ट्रिपमध्ये वाढतो.

• ब वक्र: कमी चुंबकीय थ्रेशोल्ड; प्रतिरोधक आणि संवेदनशील इलेक्ट्रॉनिक भारांसाठी उत्तम.
• C वक्र: मधली जमीन; व्यावसायिक इमारतींमध्ये ठराविक मोटर इनरश हाताळते.
• डी वक्र: सर्वोच्च उंबरठा; वेल्डर आणि कंप्रेसर सारख्या जड घुसखोर उपकरणांसाठी राखीव.

जेव्हा सुविधांनी थंड सकाळच्या वेळी दिवे सोडण्याची तक्रार केली, तेव्हा काही शाखा B वरून C वर हलवल्याने त्याचे निराकरण झाले. याउलट, बुटीक ऑडिओ रूममध्ये सूक्ष्म दोष शोधण्यासाठी B आवश्यक आहे. चुकीच्या वळणामुळे प्रत्येकाचा संयम वाया जातो; उजवा वक्र a बनवतेमिनी सर्किट ब्रेकरआपल्याला त्याची खरोखर गरज होईपर्यंत अदृश्य वाटेल.

मला खरोखर किती ब्रेकिंग क्षमता आवश्यक आहे?

ब्रेकिंग क्षमता ही जास्तीत जास्त फॉल्ट करंट आहे जी डिव्हाइस सुरक्षितपणे व्यत्यय आणू शकते. इंस्टॉलेशनच्या ठिकाणी उपलब्ध शॉर्ट-सर्किट करंट डिव्हाइसच्या क्षमतेपेक्षा जास्त असल्यास, तुम्हाला सुरक्षितता आणि अनुपालन समस्या आहे. मी संभाव्य शॉर्ट-सर्किट करंट (PSC) मोजतो किंवा मोजतो आणि स्वतःला मार्जिन देतो—विशेषत: नंतर ट्रान्सफॉर्मर, PV टाय किंवा EV चार्जर जोडू शकणाऱ्या साइट्समध्ये. मी माझ्या डेस्कवर ठेवलेली शॉर्टहँड वर्कशीट येथे आहे:

जर मला दोष पातळीत वाढ झाल्याचा संशय असेल, तर मी नंतर हार्डवेअर स्वॅप करण्याऐवजी आता क्षमता श्रेणी वाढवतो. आज त्याची किंमत थोडी जास्त आहे आणि आतापासून सहा महिन्यांच्या शनिवार व रविवार आउटेज वाचवते.

मानके आणि मंजूरी माझे निर्णय कोठे बदलतात?

मानके कागदोपत्री नाहीत - ते उपकरण तणावाखाली कसे वागते ते परिभाषित करतात. जागतिक प्रकल्पांमध्ये, मी दोन कुटुंबे सरळ ठेवतो:

• IEC 60898-1: सामान्यतः निवासी आणि हलके व्यावसायिक अनुप्रयोगांसाठी वापरले जाते.
• IEC 60947-2: औद्योगिक नियंत्रण गियर; उच्च कामगिरी अपेक्षा आणि समन्वय तपशील.

उत्तर अमेरिकेत, मी पूरक संरक्षक आणि शाखा-सर्किट ब्रेकर्समध्ये फरक करतो:

• UL 1077पूरक संरक्षक: जेथे दुसरे उपकरण प्राथमिक संरक्षण प्रदान करते तेथे वापरले जाते.
• UL 489शाखा-सर्किट ब्रेकर्स: शाखा सर्किटसाठी प्राथमिक संरक्षण.

मी डिव्हाइसला भूमिकेशी जुळवतो. जेव्हा पॅनेल आधीपासून अंतर्गत संरक्षित केलेली समर्पित उपकरणे फीड करते, तेव्हा एक पूरक संरक्षक योग्य असू शकतो. मी एखाद्या शाखेचे संरक्षण करत असताना, मी शाखा-रेट केलेल्या मंजूरी शोधतो. दोन्ही बाबतीत, एक मंजूरमिनी सर्किट ब्रेकरयोग्य ॲक्सेसरीजसह पेअर केल्यास तपासणी सुलभ होते आणि RFI कमी होते.

इन्स्टॉलेशन तपशील मला तासांनंतर कसे वाचवू शकतात?

छोटे निर्णय एकत्र येतात. मी खराब टर्मिनेशन किंवा चुकीच्या बसबारने पूर्ववत केलेले सुंदर वेळापत्रक पाहिले आहे. ही माझी पुनरावृत्ती करण्यायोग्य चेकलिस्ट आहे:

• समाप्ती: टॉर्क चष्मा आणि कंडक्टर वर्गाचे अनुसरण करा. जर पॅनल्स कंप पावत असतील (कंप्रेसरजवळ), योग्य असेल तेथे फेरूल्स वापरा.
• सभोवतालची आणि गटबद्धता: गरम खोल्या आणि दाट बोर्ड साठी Derate. जर कुंपण उबदार असेल तर भार वाढवा किंवा पसरवा.
• बसबार आणि इंटरकनेक्ट: उत्पादक बसबार असेंबली सुलभ करतात आणि संपर्क प्रतिकार कमी करतात; मिश्र मेक हॉटस्पॉट तयार करू शकतात.
• ॲक्सेसरीज: BMS दृश्यमानतेसाठी ऑक्स कॉन्टॅक्ट फिट करा. ई-स्टॉप किंवा फायर अलार्म एकत्रीकरणासाठी शंट ट्रिप जोडा. LOTO प्रक्रियेसाठी लॉकआउट टॅब वापरा.
• लेबलिंग: फेसप्लेटच्या शेवटी सर्किट आयडी आणि वक्र अक्षरे "मिस्ट्री ट्रिप" क्लिअर करा.

जेव्हा मी या मूलभूत गोष्टी आमच्या मानक ऑपरेटिंग प्रक्रियेमध्ये आणल्या तेव्हा कॉलबॅक कमी झाला. एक चांगले स्थापितमिनी सर्किट ब्रेकरडिझाईननुसार कंटाळवाणे आहे - आणि कंटाळवाणे म्हणजे ऑपरेशन्स हवे आहेत.

मला वित्तपुरवठा करण्यासाठी मालकीची एकूण किंमत किती आहे?

संपादन किंमत पृष्ठ एक आहे; ऑपरेशन्सचा खर्च हा उर्वरित पुस्तक आहे. मी साध्या TCO मॉडेलसह डिव्हाइस निवडीचे समर्थन करतो:

• थेट: युनिट किंमत, उपकरणे, बसबार, डीआयएन रेल हार्डवेअर.
• स्थापित करा: एकात्मिक बसबार, युनिफाइड ऍक्सेसरीज आणि सेन टर्मिनल भूमितीद्वारे मजुरीचे तास जतन केले जातात.
• डाउनटाइम: अपेक्षित उपद्रव सहली × सरासरी आउटेज खर्च (हरवलेले विक्री, कामगार निष्क्रिय, कचरा पुन्हा सुरू करा).
• सेवाक्षमता: निदान करण्यासाठी सरासरी वेळ; जेव्हा मी कुटुंबांचे प्रमाणीकरण करतो तेव्हा अतिरिक्त होल्डिंग खर्च.

एखाद्या उपकरण कुटुंबाने पोर्टफोलिओमध्ये दर महिन्याला एक अंशाने उपद्रव सहली कमी केल्यास, ते स्वतःसाठी जलद पैसे देते. हे असे गणित नेतृत्वाला समजते. म्हणूनच मी मानकीकरणापूर्वी आणि नंतरच्या इव्हेंट्सचा मागोवा घेतो आणि मी सिद्ध केलेल्या निवडीवर का दस्तऐवजीकरण करतोमिनी सर्किट ब्रेकरसमान सुविधा ओलांडून ओळ.

एक नमुना वैशिष्ट्य मला जलद हलविण्यात मदत करू शकते?

जेव्हा स्टेकहोल्डर्सना स्पष्टता हवी असते, तेव्हा एक संक्षिप्त तपशील मीटिंग जिंकतो. येथे मी जॉब नोट्समध्ये पेस्ट केलेला टेम्पलेट आहे आणि प्रति साइट अनुकूल करतो:

• उपकरण प्रकार: थर्मल-चुंबकीय, डीआयएन-रेल्वे आरोहित, आवश्यकतेनुसार सिंगल ते चार पोल.
• ट्रिप वक्र: B/C/D प्रति लोड इनरश प्रोफाइल आणि भेदभाव अभ्यास निवडले.
• रेट केलेले वर्तमान: ब्रेकर रेटिंगच्या ≤80% वर सतत लोड जुळवा जोपर्यंत अन्यथा इंजिनिअर केले जात नाही.
• ब्रेकिंग क्षमता: मार्जिन आणि दस्तऐवजीकरण समन्वयासह, स्थापनेच्या ठिकाणी मोजलेल्या संभाव्य शॉर्ट-सर्किट करंटपेक्षा कमी नाही.
• मंजूरी: IEC 60898-1 किंवा IEC 60947-2 (जागतिक) किंवा UL 489 जेथे शाखा संरक्षण आवश्यक आहे; जेव्हा पूरक संरक्षण योग्य असेल तेव्हाच UL 1077.
• समाप्ती: टॉर्क मूल्ये पाळली जातात; कंडक्टर वर्ग आणि ferrule धोरण दस्तऐवजीकरण.
• ॲक्सेसरीज: BMS साठी सहाय्यक संपर्क, शंट ट्रिप जेथे ई-स्टॉप/फायर इंटरफेस आवश्यक आहे, मल्टी-पोल असेंब्लीसाठी निर्माता बसबार सिस्टम.
• लेबलिंग: सर्किट आयडी, वक्र पत्र आणि रेट केलेला प्रवाह शक्य असेल तेथे दरवाजा बंद करून दृश्यमान आहे.

येथेच ब्रँड विचारांचा प्रवेश होतो. मला कॉम्पॅक्ट इंडस्ट्रियल डिझाईन्सचे मजबूत परिणाम मिळाले आहेत जे प्रामाणिकपणे डेरेटिंग वक्र प्रकाशित करतात आणि ऍक्सेसरी इकोसिस्टम प्रदान करतात - चाचणी करताना मला प्रथम लक्षात आलेले गुणलागवड करणारारिअल बोर्डवर इतरांसोबत युनिट्स.

मी कोणते वारंवार विचारले जाणारे प्रश्न विचारात घेतले पाहिजेत?

प्रश्न:मी B, C आणि D वक्र यांमधील निवड कशी करू?
अ:प्रवेश करण्यासाठी वक्र जुळवा: प्रतिरोधक आणि संवेदनशील इलेक्ट्रॉनिक्ससाठी B, विशिष्ट मोटर्स आणि मिश्रित व्यावसायिक भारांसाठी C, वेल्डर किंवा ट्रान्सफॉर्मरसारख्या जड प्रवेशासाठी D. मोजमाप केलेल्या स्टार्टअप प्रोफाइल आणि समन्वय अभ्यासाच्या विरूद्ध प्रमाणित करा.

प्रश्न:MCB आणि सप्लिमेंटरी प्रोटेक्टरमध्ये काय फरक आहे?
अ:शाखा-रेटेड ब्रेकर (उदा., UL 489) शाखा सर्किटसाठी प्राथमिक संरक्षणात्मक साधन असू शकते. सप्लिमेंटरी प्रोटेक्टर (UL 1077) उपकरणांच्या आत अस्तित्वात असलेल्या संरक्षणात्मक योजनेचा बॅकअप घेतो. सर्किटच्या भूमिकेसाठी योग्य श्रेणी वापरा.

प्रश्न:मी ब्रेकिंग क्षमता कधी अपरेट करावी?
अ:जेव्हा जेव्हा मोजले जाते किंवा मोजलेले शॉर्ट-सर्किट करंट डिव्हाइस रेटिंगच्या जवळ येते किंवा साइट फॉल्ट पातळी वाढवणारे स्त्रोत जोडण्याची शक्यता असते — नवीन ट्रान्सफॉर्मर, PV टाय किंवा EV चार्जर — मार्जिन ठेवण्यासाठी क्षमता स्तर वाढवा.

प्रश्न:सभोवतालचे तापमान आणि गटबद्धता महत्त्वाची आहे का?
अ:होय. उष्णता जमा आहे. उच्च सभोवतालची आणि घट्ट पॅक केलेली उपकरणे वर्तमान वाहून नेण्याची क्षमता कमी करतात. निर्मात्याचे डेरेटिंग टेबल लागू करा आणि दाट बोर्डसाठी अंतर किंवा वायुवीजन विचारात घ्या.

प्रश्न:मी एलईडी लाइटिंगवरील उपद्रव ट्रिप कसे टाळू?
अ:ड्रायव्हर्सकडून येणारे प्रमाण सत्यापित करा, C वक्र विचारात घ्या जेथे B खूप संवेदनशील आहे आणि मोठ्या गटांसाठी सुरुवातीचे अनुक्रम तपासा. तटस्थता घट्ट ठेवा आणि THD अपस्ट्रीम संरक्षणात्मक वर्तन ट्रिगर करत नाही याची पुष्टी करा.

प्रश्न:मी सहाय्यक संपर्क जोडावे की शंट ट्रिप?
अ:तुम्हाला बीएमएसमध्ये रिमोट स्टेटस किंवा फायर सिस्टीम आणि ई-स्टॉपसह एकत्रीकरण हवे असल्यास, होय. ऑक्स कॉन्टॅक्ट आणि शंट ट्रिप तुमच्या सुरक्षितता आणि नियंत्रण धोरणामध्ये निष्क्रिय ब्रेकरला सक्रिय घटक बनवतात.

प्रश्न:मी जागतिक साइटवर एक कुटुंब वापरू शकतो?
अ:बऱ्याचदा, जर श्रेणी IEC 60898-1/60947-2 पर्यंत पसरलेली असेल आणि उत्तर अमेरिकेसाठी UL समतुल्य ऑफर करते. मानकीकरण सुटे, प्रशिक्षण आणि दस्तऐवजीकरण सुलभ करते. मी अजूनही स्थानिक कोड आणि तपासणी प्राधान्ये तपासतो.

प्रश्न:मी माझ्या दस्तऐवजीकरणात कीवर्ड कुठे ठेवू?
अ:अचूक संज्ञा वापरा—जसेमिनी सर्किट ब्रेकरसामग्रीच्या बिलामध्ये, एक-लाइन आकृत्या आणि पॅनेल शेड्यूलमध्ये त्यामुळे खरेदी आणि देखभाल कार्यसंघ गोंधळ न होता समान तपशील संदर्भित करतात.

निष्कर्ष

तुम्हाला कमी आश्चर्ये हवी असल्यास, सवयीने नव्हे तर वर्तनानुसार उपकरणे निवडा. वक्र निवड, ब्रेकिंग-कॅसिटी मार्जिन, प्रामाणिक डेरेटिंग आणि स्वच्छ इंस्टॉलेशन सराव हे ठरवतात की तुमचे संरक्षण चांगल्या दिवसांवर अदृश्य आहे आणि वाईट दिवसांवर निर्णायक आहे. मी कॉम्पॅक्ट, ऍक्सेसरी-रिच लाइन्स पात्र करून आणि नंतर समान साइट्सवर मानकीकरण करून ती शिल्लक गाठली आहे जेणेकरून ऑपरेशनमध्ये सातत्य दिसेल आणि वित्त कमी TCO पाहतील. तुम्ही तुमच्या पुढील बोर्डसाठी पर्याय शोधत असल्यास, फील्ड नोट्स शेअर करण्यात आणि तुमच्या लोडवर योग्य पर्याय मॅप करण्यात तुम्हाला मदत करण्यात मला आनंद होत आहे.
