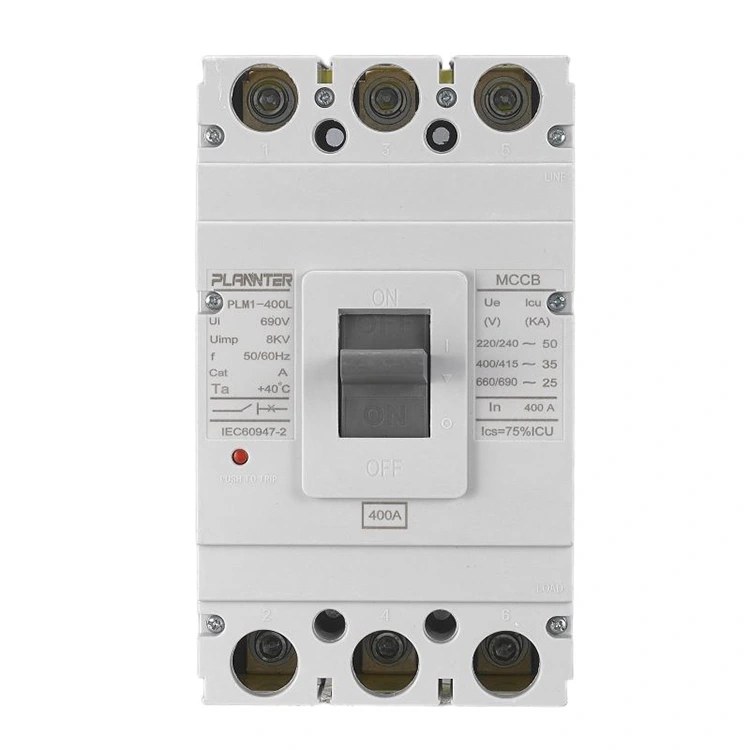

इलेक्ट्रिकल 400A AC मोल्डेड केस सर्किट ब्रेकर

इलेक्ट्रिकल 400A AC MCCB चे तांत्रिक तपशील

• रेट केलेले वर्तमान (मध्ये):400A
• रेट केलेले ऑपरेशनल व्होल्टेज (Ue):AC 400V / 415V
• रेट केलेले इन्सुलेशन व्होल्टेज (Ui):AC 800V पर्यंत
• रेट केलेली वारंवारता:50 / 60 Hz
• ध्रुवांची संख्या:3P / 4P पर्यायी
• ब्रेकिंग क्षमता (ICU):50kA - 65kA (IEC 60947-2)
• रेट केलेली सेवा ब्रेकिंग क्षमता (ICS):75% - 100% Icu
• ट्रिप युनिट प्रकार:थर्मल-चुंबकीय / इलेक्ट्रॉनिक (पर्यायी)
• सहलीची वैशिष्ट्ये:समायोज्य ओव्हरलोड आणि निश्चित/समायोज्य शॉर्ट-सर्किट संरक्षण
• यांत्रिक जीवन:≥ 10,000 ऑपरेशन्स
• विद्युत जीवन:≥ 20,000 ऑपरेशन्स
• संपर्क साहित्य:सिल्व्हर-टिन ऑक्साईड मिश्रधातू
• स्थापना पद्धत:निश्चित माउंटिंग
• कनेक्शन प्रकार:समोर / मागील कनेक्शन पर्यायी
• ऑपरेटिंग यंत्रणा:पर्यायी मोटर चालवलेल्या यंत्रणेसह मॅन्युअल ऑपरेशन
• संरक्षण पातळी:IP20 (संलग्नासह उच्च)
• सभोवतालचे तापमान:-5°C ते +40°C
• मानकांचे पालन:IEC 60947-2, ISO9001

उत्पादन वैशिष्ट्ये:

√ ब्रेकिंग क्षमता 65 kA पर्यंत पोहोचते

√ 400 A ऑपरेशनल वर्तमान रेटिंग

√ कमी-प्रतिबाधा चांदीच्या मिश्रधातूचे बनलेले संपर्क

√ हाय-स्पीड फोर-बार लिंकेज सिस्टम

√ कॉम्पॅक्ट बांधकाम, सरळ स्थापना

√ कठोर लूप प्रतिरोध सत्यापन उत्तीर्ण करते

√ स्वयंचलित उत्पादन एकसमानता राखते

√ तात्काळ शॉर्ट-सर्किट व्यत्यय

√ अवलंबित डाउनस्ट्रीम सर्किट सेफगार्डिंग

√ कमी देखभाल गरजांसह किफायतशीर

400A AC MCCB चे प्रमुख फायदे

उच्च वर्तमान हाताळणी:

• मोठ्या इलेक्ट्रिकल सिस्टममध्ये जड भार व्यवस्थापित करण्यासाठी 400A वर रेट केले
• मुख्य पॅनेल आणि डाउनस्ट्रीम उपकरणांच्या विश्वसनीय ऑपरेशनला समर्थन देते

ॲडजस्टेबल ट्रिप सेटिंग्ज:

• थर्मल-चुंबकीय ट्रिप युनिट ओव्हरलोड आणि शॉर्ट सर्किट संरक्षणासाठी बारीक समायोजन करण्यास अनुमती देते
• लोड प्रकार आणि अनुप्रयोग परिस्थितीवर आधारित संरक्षण ऑप्टिमाइझ करते

उच्च ब्रेकिंग क्षमता:

• 50-65 kA प्रति IEC 60947-2 मानकांची अंतिम ब्रेकिंग क्षमता (ICU)
• उपकरणे आणि केबल्सचे संरक्षण करण्यासाठी तीव्र फॉल्ट करंट्स वेगाने व्यत्यय आणतात

कॉम्पॅक्ट डिझाइन:

• पारंपारिक फ्रेम सर्किट ब्रेकर्सच्या तुलनेत स्पेस-सेव्हिंग सोल्यूशन
• पॅनेल बोर्ड आणि पॉवर डिस्ट्रीब्युशन युनिट्समध्ये स्थापित करणे आणि देखरेख करणे सोपे आहे

बहुमुखी ॲक्सेसरीज:

• सिस्टम इंटिग्रेशनसाठी पर्यायी सहाय्यक संपर्क, शंट ट्रिप आणि अलार्म मॉड्यूल
• विविध नियंत्रण आणि देखरेख सेटअप सह सुसंगत

टिकाऊपणा आणि विश्वसनीयता:

• सिल्व्हर-टिन ऑक्साईड मिश्र धातु अचूक मुद्रांकन आणि लेसर वेल्डिंगसह संपर्क
• 20,000 चक्रांपेक्षा जास्त विद्युत जीवन आणि 35 मायक्रो-ओहम अंतर्गत कमी संपर्क प्रतिकार
• प्रगत असेंब्ली आणि कॅलिब्रेशन सातत्यपूर्ण ऑपरेटिंग फोर्स आणि कार्यप्रदर्शन सुनिश्चित करतात

वर्धित सुरक्षा:

• उच्च-पारगम्यता सिलिकॉन स्टील चुंबकीय योक सब-10ms शॉर्ट-सर्किट ट्रिप प्रतिसाद सुनिश्चित करते
• टॉर्क-कॅलिब्रेटेड टर्मिनल स्क्रू आणि लूप रेझिस्टन्स व्हेरिफिकेशनसह 100% फॅक्टरी तपासणी
• विद्युत दोषांपासून विश्वसनीय संरक्षण आणि वर्धित कर्मचारी सुरक्षा

वारंवार विचारले जाणारे प्रश्न

400A MCCB चा मुख्य अनुप्रयोग काय आहे?

• इलेक्ट्रिकल 400A AC मोल्डेड केस सर्किट ब्रेकर औद्योगिक, व्यावसायिक आणि मोठ्या निवासी प्रणालींसाठी मुख्य वीज वितरण पॅनेलमध्ये वापरला जातो.
• सर्किट्सचे ओव्हरलोड्स, शॉर्ट सर्किट्स आणि फॉल्ट करंट्सपासून संरक्षण करते.
• मोटर्स, ट्रान्सफॉर्मर्स आणि मोठ्या उपकरणांसारख्या डाउनस्ट्रीम उपकरणांचे विश्वसनीय ऑपरेशन सुनिश्चित करते.

400A ट्रिप सेटिंग समायोज्य आहे का?

• होय, MCCB मध्ये समायोज्य सेटिंग्जसह थर्मल-मॅग्नेटिक ट्रिप युनिट आहे.
• लोड प्रकार आणि सुरक्षितता आवश्यकतांवर आधारित सानुकूलनास अनुमती देते.
• प्रभावी संरक्षण राखून उपद्रव ट्रिपिंग टाळण्यास मदत करते.

3P आणि 4P 400A MCCB मध्ये काय फरक आहे?

• 3P MCCB: थ्री-फेज सर्किट्सचे संरक्षण करते, तटस्थ रेषा अभंग ठेवते.
• 4P MCCB: थ्री-फेज सर्किट्स आणि न्यूट्रल लाइनचे संरक्षण करते, पूर्ण डिस्कनेक्शन ऑफर करते.
• निवड सिस्टम आवश्यकता आणि सुरक्षा मानकांवर अवलंबून असते.

400A MCCB साठी मी कोणत्या केबल आकाराचा वापर करावा?

• केबलचा आकार इंस्टॉलेशन प्रकार, इन्सुलेशन सामग्री आणि परवानगीयोग्य व्होल्टेज ड्रॉपवर अवलंबून असतो.
• सामान्यतः, 400A MCCBs 120 mm² ते 185 mm² कॉपर कंडक्टरच्या केबलसह जोडलेले असतात.
• विशिष्ट प्रकल्प परिस्थितींवर आधारित अचूक शिफारसींसाठी Pugao Electric चा सल्ला घ्या.

400A MCCB ची चाचणी किती वेळा करावी?

• वेळोवेळी तपासणीची शिफारस केली जाते, सामान्यतः प्रत्येक 6-12 महिन्यांनी गंभीर प्रणालींसाठी.
• यांत्रिक ऑपरेशन, ट्रिप प्रतिसाद आणि कनेक्शन अखंडतेसाठी चाचणी.
• इलेक्ट्रिकल 400A AC मोल्डेड केस सर्किट ब्रेकर त्याच्या सेवा आयुष्यभर विश्वसनीय संरक्षण राखते याची खात्री करते.
