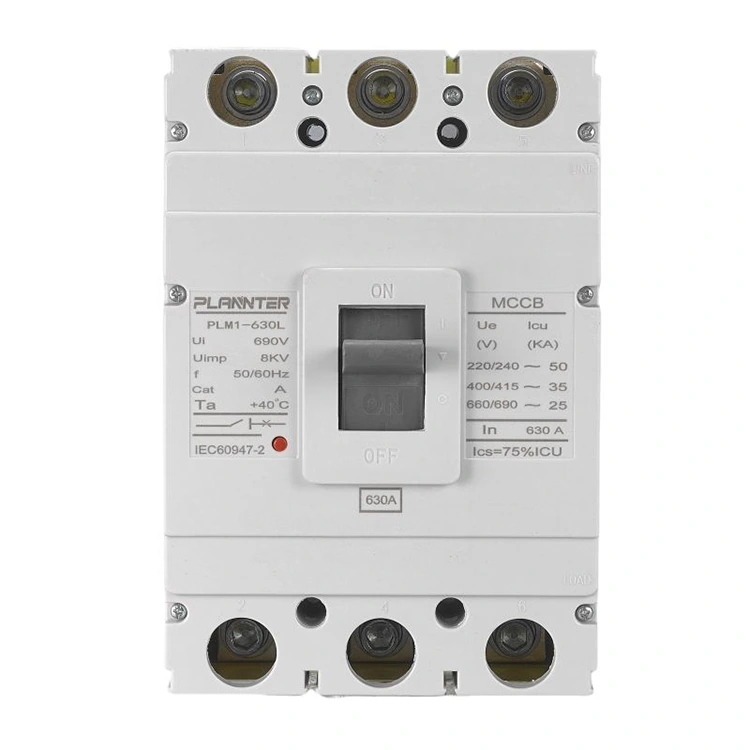

औद्योगिक एसी मोल्डेड केस ब्रेकर

अग्रगण्य म्हणूनचीन पुरवठादार14 वर्षांच्या उत्पादन उत्कृष्टतेसह, PUGAO (प्लॅन्टर इलेक्ट्रिक) ऑफर करतेऔद्योगिक एसी मोल्डेड केस ब्रेकर630A मालिका. हेवी-ड्युटी पॉवर डिस्ट्रिब्युशनसाठी इंजिनिअर केलेले, हे ब्रेकर मोठ्या प्रमाणात इलेक्ट्रिकल इन्फ्रास्ट्रक्चर्सचे रक्षण करण्यासाठी कठोर टिकाऊपणासह उच्च ब्रेकिंग क्षमता एकत्र करते.

इंडस्ट्रियल एसी मोल्डेड केस ब्रेकर म्हणजे काय?

दऔद्योगिक एसी मोल्डेड केस ब्रेकरओव्हरलोड्स आणि शॉर्ट सर्किट्स विरूद्ध अचूक संरक्षण प्रदान करताना उच्च-वर्तमान भार हाताळण्यासाठी डिझाइन केलेले एक जड-क्षमतेचे संरक्षणात्मक उपकरण आहे. हे औद्योगिक नेटवर्कमध्ये प्राथमिक सुरक्षा गेट म्हणून काम करते, हे सुनिश्चित करते की डाउनस्ट्रीम उपकरणे अत्यंत खराब परिस्थितीतही संरक्षित राहतील.

केस डिझाइन: उत्कृष्ट इन्सुलेशन आणि टिकाऊपणा

• मोल्डेड हाउसिंग:उच्च-शक्ती, ज्वाला-प्रतिरोधक संमिश्र सामग्रीसह तयार केलेले जे अपवादात्मक डायलेक्ट्रिक सामर्थ्य प्रदान करते.
• कॉम्पॅक्ट फूटप्रिंट:ऑप्टिमाइझ केलेले डिझाइन थर्मल डिसिपेशनशी तडजोड न करता स्विचगियर्स आणि पॉवर कॅबिनेटमध्ये उच्च-घनतेच्या स्थापनेसाठी परवानगी देते.
• पर्यावरणीय लवचिकता:औद्योगिक धूळ, आर्द्रता आणि रासायनिक बाष्पांपासून अंतर्गत यंत्रणेचे संरक्षण करण्यासाठी केस सीलबंद केले आहे.

वर्तमान रेटिंग: हेवी भारांसाठी ऑप्टिमाइझ केलेले

आमचेऔद्योगिक एसी मोल्डेड केस ब्रेकरउच्च-मागणी अनुप्रयोगांसाठी विशेषतः अभियंता आहे:

• रेट केलेले वर्तमान:630A, मुख्य वितरण बोर्ड आणि मोठ्या यंत्रसामग्रीसाठी आदर्श.
• ब्रेकिंग क्षमता:50 kA ची उच्च Ics (रेट केलेली सेवा ब्रेकिंग क्षमता) आणि 65 kA ची Icu (अंतिम ब्रेकिंग क्षमता) वैशिष्ट्ये, गंभीर दोष व्यत्यय आणल्यानंतरही युनिट कार्यरत राहते याची खात्री करते.
• स्थिर ऑपरेशन:व्यस्त औद्योगिक वातावरणात उपद्रव ट्रिपिंग टाळण्यासाठी रेट केलेल्या प्रवाहाच्या 1.05 पट स्थिर राहण्यासाठी कॅलिब्रेटेड.

यंत्रणा: अचूक आणि जलद प्रतिसाद

च्या अंतर्गत यंत्रणाऔद्योगिक एसी मोल्डेड केस ब्रेकरअचूकता आणि दीर्घायुष्यासाठी डिझाइन केलेले आहे:

• समायोज्य तात्काळ ट्रिप:चुंबकीय ट्रिप सेटिंग्ज (Im) 3.15 kA ते 6.3 kA पर्यंत समायोजित केले जाऊ शकतात जेणेकरुन विशिष्ट रेषेतील प्रतिबाधा जुळतील.
• अल्ट्रा-फास्ट व्यत्यय:शॉर्ट-सर्किट इव्हेंट दरम्यान आर्क्स शमन करण्यास आणि 20 एमएसच्या आत सर्किट डिस्कनेक्ट करण्यास सक्षम.
• सहनशक्ती चाचणी केली:पूर्ण 630A लोडवर 20,000 ऑपरेशन्सचे यांत्रिक जीवन आणि 5,000 चक्रांचे इलेक्ट्रिकल आयुष्य असल्याची पुष्टी केली.
• अल्प-वेळ सहन करणे:1 सेकंदासाठी 55 kA च्या उच्च-वर्तमान आवेग सहन करू शकतात, उत्कृष्ट गतिमान आणि थर्मल स्थिरता प्रदान करतात.

मुख्य वैशिष्ट्ये आणि वैशिष्ट्ये

दऔद्योगिक एसी मोल्डेड केस ब्रेकर630A मालिका आधुनिक पायाभूत सुविधांच्या कठोर मागण्या हाताळण्यासाठी तयार केली आहे. अचूक अभियांत्रिकीपासून मॉड्यूलर लवचिकतेपर्यंत, ही वैशिष्ट्ये तुमची विद्युत प्रणाली सुरक्षित, कार्यक्षम आणि आंतरराष्ट्रीय मानकांशी सुसंगत राहतील याची खात्री करतात.

1. उच्च व्यत्यय क्षमता

आमचेऔद्योगिक एसी मोल्डेड केस ब्रेकरअयशस्वी न होता अत्यंत विद्युत दोष व्यवस्थापित करण्यासाठी डिझाइन केलेले आहे.

• Icu/ICs कामगिरी:सर्व्हिस ब्रेकिंग क्षमता (Ics) 50kA वर राखून, 65kA पर्यंत अंतिम ब्रेकिंग क्षमतेपर्यंत पोहोचणे.
• दोषी अलगीकरण:डाउनस्ट्रीम औद्योगिक यंत्रसामग्रीचे नुकसान टाळण्यासाठी 20ms च्या आत चाप झपाट्याने शांत करते.

2. समायोज्य ट्रिप सेटिंग्ज

औद्योगिक वातावरणात लवचिकता महत्त्वाची आहे. दऔद्योगिक एसी मोल्डेड केस ब्रेकरएक घन संरक्षणात्मक अडथळा राखताना उपद्रव ट्रिपिंग टाळण्यासाठी फाइन-ट्यूनिंगला अनुमती देते.

• ओव्हरलोड समायोजन:1.05x रेटेड वर्तमान वर स्थिर ऑपरेशन; 1.3x रेट केलेल्या प्रवाहावर एका तासाच्या आत विश्वसनीय डिस्कनेक्शन.
• तात्काळ चुंबकीय प्रवास:3.15 kA ते 6.3 kA पर्यंतच्या विविध रेषेच्या प्रतिबाधांना अनुकूल करण्यासाठी समायोजित करण्यायोग्य सेटिंग्ज (Im).

3. थर्मल-चुंबकीय आणि इलेक्ट्रॉनिक ट्रिप युनिट्स

व्यावसायिक म्हणूनचीन पुरवठादार, आम्ही विविध संरक्षण प्रोफाइल पूर्ण करण्यासाठी विविध ट्रिप तंत्रज्ञान ऑफर करतो:

• थर्मल-चुंबकीय:मानक औद्योगिक भारांसाठी विश्वसनीय द्विधातू आणि इलेक्ट्रोमॅग्नेटिक संरक्षण.
• इलेक्ट्रॉनिक ट्रिप (पर्यायी):डिजिटल लॉजिक आणि जलद प्रतिसाद वेळ आवश्यक असलेल्या जटिल उर्जा वितरण नेटवर्कसाठी वर्धित अचूकता.

4. विस्तृत वर्तमान श्रेणी

630A फ्रेम मध्यम-ते-मोठ्या उर्जा आवश्यकतांसाठी एक मजबूत उपाय म्हणून काम करते, तुमच्या वितरण नेटवर्कमधील कनेक्ट केलेल्या लोड आणि लाइन्सच्या विस्तृत स्पेक्ट्रममध्ये सातत्यपूर्ण संरक्षण सुनिश्चित करते.

5. कॉम्पॅक्ट आणि मॉड्यूलर डिझाइन

आधुनिक स्विचगियरमध्ये स्पेस कार्यक्षमता महत्त्वपूर्ण आहे. दऔद्योगिक एसी मोल्डेड केस ब्रेकरउच्च-शक्तीचे मोल्ड केलेले गृहनिर्माण वैशिष्ट्यीकृत करते जे उच्च-घनतेच्या कॅबिनेट स्थापनेसाठी एकूण फूटप्रिंट कमी करताना डायलेक्ट्रिक ताकद वाढवते.

6. मल्टी-पोल संरक्षण

आमचे मानक 3-पोल डिझाइन सर्व टप्प्यांवर समक्रमित ऑपरेशन सुनिश्चित करते. ही जोडलेली यंत्रणा थ्री-फेज मोटर्सचे संरक्षण करण्यासाठी आणि फॉल्ट दरम्यान संपूर्ण सिस्टम अलगाव सुनिश्चित करण्यासाठी महत्त्वपूर्ण आहे.

7. ॲक्सेसरीज आणि कम्युनिकेशन

आपले वर्धित कराऔद्योगिक एसी मोल्डेड केस ब्रेकरविविध फील्ड-इंस्टॉल करण्यायोग्य ॲक्सेसरीजसह:

• शंट ट्रिप आणि अंडरव्होल्टेज रिलीझ:रिमोट आपत्कालीन शटडाउन आणि व्होल्टेज मॉनिटरिंगसाठी.
• सहाय्यक आणि अलार्म संपर्क:केंद्रीकृत नियंत्रण कक्ष किंवा PLC ला रिअल-टाइम स्टेटस फीडबॅकसाठी.

8. पर्यावरणीय मजबूती

आमच्या मध्ये उत्पादितचीन कारखानाकठोर ISO9001 गुणवत्ता नियंत्रणांसह, या ब्रेकर्सची चाचणी यासाठी केली जाते:

• डायनॅमिक आणि थर्मल स्थिरता:1 सेकंदासाठी 55kA अल्पकालीन आवेग सहन करण्यास सक्षम.
• दीर्घायुष्य:पूर्ण लोडवर 20,000 ऑपरेशन्स आणि 5,000 इलेक्ट्रिकल सायकल्सची सिद्ध यांत्रिक सहनशक्ती.

वारंवार विचारले जाणारे प्रश्न

औद्योगिक आणि व्यावसायिक MCCB मध्ये काय फरक आहे?

दोन्ही सर्किट संरक्षण प्रदान करताना, अऔद्योगिक एसी मोल्डेड केस ब्रेकरविशेषतः व्यावसायिक-दर्जाच्या युनिट्सच्या तुलनेत जड कर्तव्यांसाठी तयार केले आहे:

• व्होल्टेज/वर्तमान हाताळणी:औद्योगिक मॉडेल, आमच्या 630A मालिकेप्रमाणे, उच्च सतत भार आणि लक्षणीय उच्च शॉर्ट-सर्किट व्यत्यय क्षमता (65kA पर्यंत) साठी डिझाइन केलेले आहेत.
• मजबूतपणा:औद्योगिक युनिट्स फॅक्टरी सेटिंग्जमध्ये सामान्य उच्च-वर्तमान आवेग (उदा. 1 सेकंदासाठी 55kA) सहन करण्यासाठी वर्धित थर्मल आणि डायनॅमिक स्थिरता वैशिष्ट्यीकृत करतात.
• समायोज्यता:फिक्स्ड-सेटिंग व्यावसायिक ब्रेकर्सच्या विपरीत, औद्योगिक आवृत्त्या विविध यंत्रसामग्री सामावून घेण्यासाठी थर्मल आणि चुंबकीय प्रवासासाठी विस्तृत समायोजन श्रेणी देतात.

औद्योगिक MCCBs साठी सामान्य अनुप्रयोग काय आहेत?

दऔद्योगिक एसी मोल्डेड केस ब्रेकरविविध उच्च-मागणी वातावरणात आढळणारा एक बहुमुखी घटक आहे:

• मोटर संरक्षण:तंतोतंत ओव्हरलोड संरक्षण प्रदान करताना मोठ्या थ्री-फेज मोटर्सचे रक्षण करण्यासाठी, उपद्रव ट्रिपिंगशिवाय उच्च प्रवाह प्रवाह हाताळण्यासाठी आदर्श.
• पॅनेलबोर्ड आणि स्विचबोर्ड:वितरण मंडळांमध्ये मुख्य इनकमिंग किंवा आउटगोइंग संरक्षण युनिट म्हणून कार्य करते, संपूर्ण शाखा सर्किट्सची सुरक्षा सुनिश्चित करते.
• औद्योगिक ऑटोमेशन:इलेक्ट्रिकल फॉल्ट्स दरम्यान विश्वसनीय, स्वयंचलित पॉवर आयसोलेशन प्रदान करण्यासाठी जटिल उत्पादन लाइन आणि PLC-नियंत्रित प्रणालींमध्ये एकत्रित.

MCCB आणि ACB मध्ये काय फरक आहे?

तुमच्या सुविधेसाठी योग्य संरक्षण निवडण्यासाठी फरक समजून घेणे आवश्यक आहे:

• भूमिका:एक MCCB (मोल्डेड केस सर्किट ब्रेकर) सामान्यतः 1600A पर्यंतच्या प्रवाहांसाठी वापरला जातो आणि एक संक्षिप्त, सीलबंद डिझाइन ऑफर करतो. ACB (एअर सर्किट ब्रेकर) चा वापर जास्त वर्तमान अनुप्रयोगांसाठी (6300A पर्यंत) केला जातो आणि सामान्यतः संपूर्ण प्लांटसाठी मुख्य इनकमिंग ब्रेकर म्हणून काम करतो.
• देखभाल:दऔद्योगिक एसी मोल्डेड केस ब्रेकरत्याच्या सीलबंद "मोल्डेड केस" डिझाइनमुळे मुख्यत्वे देखभाल-मुक्त आहे. याउलट, ACB मध्ये प्रवेश करण्यायोग्य अंतर्गत भाग असतात ज्यांना नियमित स्नेहन आणि संपर्क तपासणी आवश्यक असते.

PUGAO इंडस्ट्रियल एसी मोल्डेड केस ब्रेकर का निवडावा?

चीनमध्ये स्थित एक व्यावसायिक पुरवठादार म्हणून, PUGAO इंडस्ट्रियल एसी मोल्डेड केस सर्किट ब्रेकर्स ऑफर करण्यासाठी 14 वर्षांच्या उत्पादन कौशल्याचा लाभ घेते—जगभरातील वीज वितरण प्रणालींसाठी प्राधान्य दिलेली निवड:

अपवादात्मक ब्रेकिंग परफॉर्मन्स: 65kA पर्यंतची अल्टिमेट ब्रेकिंग क्षमता (Icu) आणि 50kA ची सर्व्हिस ब्रेकिंग क्षमता (Ics) वैशिष्ट्यीकृत, हे ब्रेकर्स शॉर्ट-सर्किट दोष दूर केल्यानंतरही उपकरणे पूर्णपणे कार्यरत आणि कार्यक्षम राहतील याची खात्री करतात, ज्यामुळे बदली खर्च लक्षणीयरीत्या कमी होतो.

अचूक संरक्षण यंत्रणा: स्थिर थर्मल-चुंबकीय ट्रिपिंगसह, युनिट्स रेट केलेल्या प्रवाहाच्या 1.05 पटीने उपद्रव ट्रिपिंगपासून सुरक्षित राहतात; शिवाय, ते 20ms पेक्षा कमी तात्काळ शॉर्ट-सर्किट प्रतिसाद वेळ वाढवतात, जे तुमच्या औद्योगिक भारांसाठी एक मजबूत संरक्षण लाइन स्थापित करतात.

अत्यंत औद्योगिक टिकाऊपणा:कठोर चाचणी उत्तीर्ण केल्यावर, हे ब्रेकर्स 20,000 सायकलचे यांत्रिक आयुर्मान आणि 5,000 चक्रांचे इलेक्ट्रिकल आयुष्य पूर्ण भाराच्या परिस्थितीत देतात, तसेच 1 सेकंदासाठी 55kA ची अल्पकालीन थर्मल स्थिरता वाढ सहन करण्यास सक्षम असतात.

सर्वसमावेशक उत्पादन प्रणाली: आमच्या चीन-आधारित कारखान्याच्या भौगोलिक फायद्यांचा फायदा घेऊन, आम्ही ISO 9001 मानकांचे काटेकोरपणे पालन करतो आणि OEM/ODM सानुकूलनास समर्थन देण्यासाठी मशीन व्हिजन तपासणी तंत्रज्ञान समाविष्ट करतो, ज्यामुळे आम्ही वितरित केलेल्या प्रत्येक उत्पादनाची सातत्यपूर्ण गुणवत्ता आणि विश्वासार्हतेची हमी देतो.
