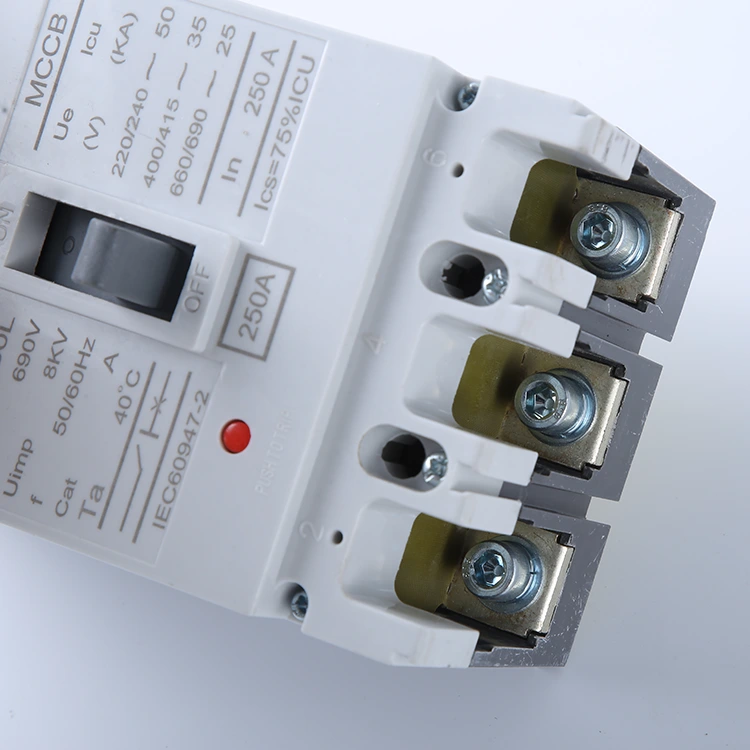

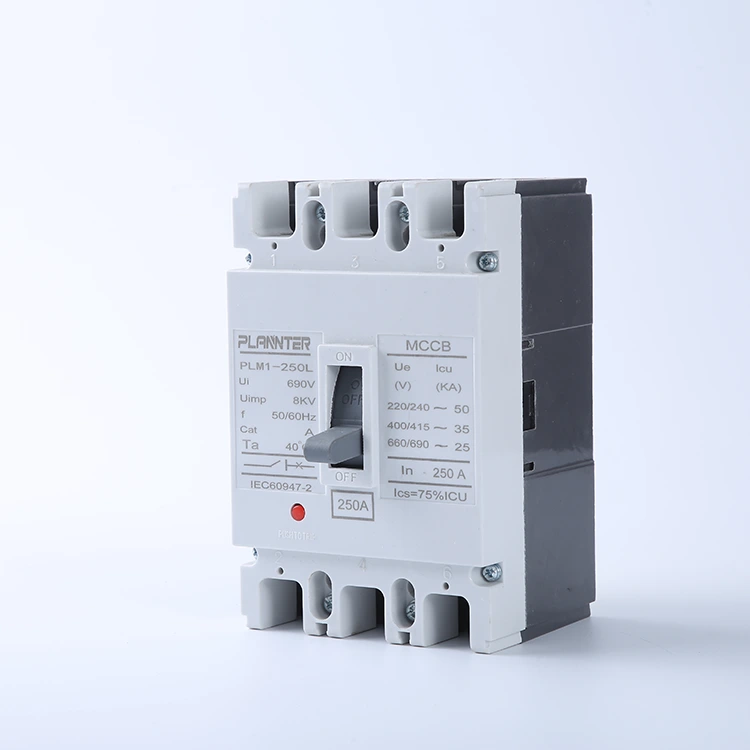

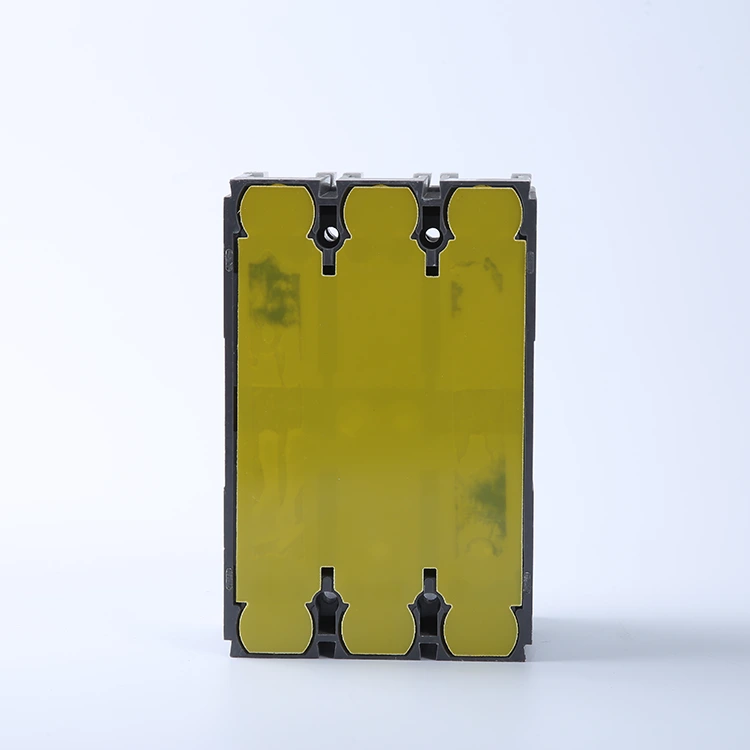

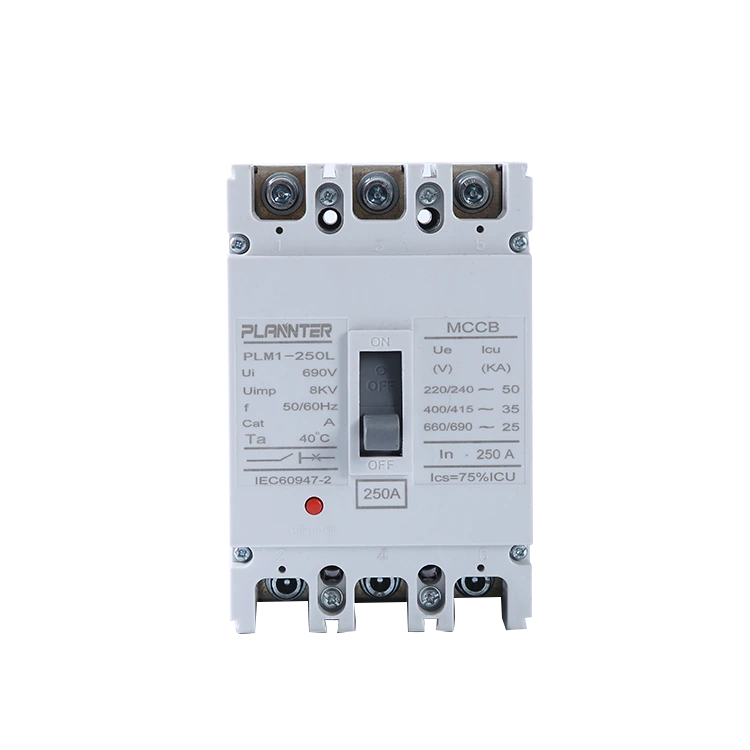

एसी हाय व्होल्टेज मोल्डेड केस सर्किट ब्रेकर

अएसी हाय व्होल्टेज मोल्डेड केस सर्किट ब्रेकरउच्च वर्तमान भार आणि अत्यंत शॉर्ट-सर्किट परिस्थिती हाताळण्यासाठी डिझाइन केलेले एक मजबूत सर्किट संरक्षण उपकरण आहे. हे तुमच्या पॉवर सिस्टमसाठी "अंतिम संरक्षण" म्हणून काम करते, गंभीर दोष परिस्थितीतही व्यत्यय सुनिश्चित करते.

चाप-प्रतिरोधक आणि प्रभाव-प्रतिरोधक सामग्रीसह तयार केलेले, हे ब्रेकर्स आयामी स्थिर कार्यप्रदर्शन प्रदान करतात, ज्यामुळे ते मोठ्या प्रमाणावरील ऑपरेशन्ससाठी पॉवर कंट्रोल कॅबिनेटमध्ये विश्वासार्ह कोर बनतात.

मुख्य वैशिष्ट्ये आणि तपशील

व्होल्टेज श्रेणी

रेटेड ऑपरेटिंग व्होल्टेज:AC 400V/690V; AC हाय व्होल्टेज मोल्डेड केस सर्किट ब्रेकर औद्योगिक-दर्जाच्या उच्च-व्होल्टेज वीज वितरण अनुप्रयोगांसाठी योग्य आहे आणि तीन-फेज, तीन-वायर प्रणालींना समर्थन देते.

इन्सुलेशन कामगिरी:3000V पॉवर-फ्रिक्वेंसी आणि व्होल्टेजचा सामना करणारी 8kV आवेग, उच्च-व्होल्टेज वातावरणात इन्सुलेशन सुरक्षितता सुनिश्चित करते.

ब्रेकिंग क्षमता

अल्टीमेट शॉर्ट-सर्किट ब्रइकिंग क्षमता:Icu 65kA–100kA पर्यंत पोहोचते, ज्यामुळे अत्यंत शॉर्ट-सर्किट फॉल्ट्स दरम्यान जलद सर्किट व्यत्यय येण्यास सक्षम करते ज्यामुळे सिस्टीमच्या संरक्षणाची अंतिम रेषा असते.

सेवा शॉर्ट-सर्किट ब्रेकिंग क्षमता:Ics ≥ 50kA, एकाधिक फॉल्ट व्यत्ययानंतरही डिव्हाइस चालू ठेवण्याची परवानगी देते, ज्यामुळे देखभाल खर्च कमी होतो.

वर्तमान रेटिंग

रेट केलेले वर्तमान:250A–1600A ची श्रेणी कव्हर करते, विविध लोड आवश्यकतांना सामावून घेण्यासाठी 250A, 400A, 630A, 800A, 1000A, 1250A आणि 1600A सारख्या मानक वैशिष्ट्यांना समर्थन देते.

ॲडजस्टेबल ट्रिप सेटिंग्ज:80%-100% इंची थर्मल ट्रिप श्रेणी आणि 4-10 इंची चुंबकीय ट्रिप श्रेणी वैशिष्ट्यीकृत करते, उपद्रव ट्रिपिंग टाळण्यासाठी निवडक संरक्षण सक्षम करते.

ऑपरेटिंग अटी

सभोवतालचे तापमान:-25°C ते +70°C, औद्योगिक वातावरणात कमाल तापमान चढउतार सहन करण्यास सक्षम.

माउंटिंग पद्धत:निश्चित किंवा काढता येण्याजोगा प्रकार; क्षैतिज/उभ्या बसबार कनेक्शनला समर्थन देते आणि मानक वितरण कॅबिनेट स्थापना परिमाणांशी सुसंगत आहे.

संरक्षण वर्ग:IP20 (कॅबिनेट स्थापनेसाठी); घरांची निर्मिती उच्च-तापमान-प्रतिरोधक, प्रभाव-प्रतिरोधक अभियांत्रिकी प्लास्टिकपासून केली जाते आणि IEC 60947-2 मानकांचे पालन करते.

मुख्य फरक: कमी व्होल्टेज वि. उच्च व्होल्टेज ब्रेकर्स

तुमच्या वीज वितरण प्रणालीसाठी योग्य उपकरणे निवडण्यासाठी कमी व्होल्टेज (LV) आणि उच्च व्होल्टेज (HV) संरक्षणातील फरक समजून घेणे महत्त्वाचे आहे. ते कसे तुलना करतात ते येथे आहे:

कमी व्होल्टेज (LV) ब्रेकर्स

• व्होल्टेज श्रेणी:सामान्यतः **1000V AC** पर्यंतच्या सिस्टमसाठी रेट केले जाते. सामान्य रेटिंगमध्ये निवासी आणि हलक्या व्यावसायिक वापरासाठी 240V आणि 400V समाविष्ट आहेत.
• अर्ज:घरगुती वितरण बोर्ड, लहान व्यावसायिक इमारती आणि अंतिम सर्किट संरक्षण (प्रकाश, सॉकेट) मध्ये मोठ्या प्रमाणावर वापरले जाते.
• आकार आणि जटिलता:सामान्यतः कॉम्पॅक्ट (उदा., MCBs) आणि डिझाइनमध्ये सोपे, मूलभूत ओव्हरलोड आणि शॉर्ट-सर्किट संरक्षणावर लक्ष केंद्रित करणे जटिल आर्क कंट्रोल सिस्टमशिवाय.

उच्च व्होल्टेज (HV) ब्रेकर्स

• व्होल्टेज श्रेणी:मध्यम ते उच्च व्होल्टेज सिस्टमसाठी डिझाइन केलेले, बहुतेक वेळा **3.3kV ते 72.5kV** किंवा उच्च.
• चाप विझवणे:कारण उच्च व्होल्टेज शक्तिशाली आर्क्स तयार करतात, हे ब्रेकर्स (आमच्यासारखेएसी हाय व्होल्टेज मोल्डेड केस सर्किट ब्रेकर) विद्युत प्रवाह सुरक्षितपणे व्यत्यय आणण्यासाठी प्रगत चाप-शमन तंत्रज्ञान, जसे की व्हॅक्यूम बाटल्या, SF6 गॅस किंवा विशेष ग्रिडची आवश्यकता असते.
• अर्ज:जड औद्योगिक संयंत्रे, वीज निर्मिती केंद्रे, मोठे ट्रान्सफॉर्मर आणि मुख्य वितरण फीडरसाठी आवश्यक आहे जेथे विश्वासार्हता गंभीर आहे.
• संरक्षण:अचूक निवडक समन्वय आणि रिमोट कंट्रोल क्षमतांसाठी अनेकदा अत्याधुनिक इलेक्ट्रॉनिक ट्रिप युनिटसह सुसज्ज.

हाय-व्होल्टेज सर्किट ब्रेकर्सचे प्रकार काय आहेत?

हाय-व्होल्टेज सर्किट ब्रेकर्सचे वर्गीकरण ते इलेक्ट्रिकल चाप विझवण्यासाठी वापरत असलेल्या माध्यमाद्वारे केले जाते. सिस्टम सुरक्षितता आणि कार्यक्षमतेसाठी योग्य प्रकार निवडणे आवश्यक आहे.

व्हॅक्यूम सर्किट ब्रेकर (VCB)

• तत्त्व:कंस शमन आणि उष्णतारोधक माध्यम म्हणून व्हॅक्यूम (प्रेशर < 10⁻⁴ Pa) वापरते. वायूच्या रेणूंच्या अनुपस्थितीमुळे चाप स्वतःला टिकवणे अत्यंत कठीण होते.
• प्रमुख वैशिष्ट्ये:कॉम्पॅक्ट आकार, दीर्घ सेवा जीवन आणि देखभाल-मुक्त ऑपरेशन. ते पर्यावरणास अनुकूल आहेत कारण ते गॅस किंवा तेल वापरत नाहीत.
• अर्ज:मध्यम व्होल्टेज (40.5kV पर्यंत) इनडोअर स्विचगियर अनुप्रयोगांमध्ये प्रबळ.

SF6 सर्किट ब्रेकर

• तत्त्व:सल्फर हेक्साफ्लोराइड (SF6) वायू वापरतो, ज्याची इन्सुलेटिंग ताकद हवेपेक्षा ~2.5x आणि चाप-शमन क्षमता ~100x हवेपेक्षा चांगली आहे.
• प्रमुख वैशिष्ट्ये:उच्च व्होल्टेज (HV) आणि एक्स्ट्रा-हाय व्होल्टेज (EHV) ट्रान्समिशन नेटवर्कमध्ये उत्कृष्ट कामगिरी. ते विश्वासार्ह आहेत परंतु गॅस गळती टाळण्यासाठी कडक सील आवश्यक आहे.
• अर्ज:सबस्टेशन्स आणि आउटडोअर हाय-व्होल्टेज ट्रान्समिशन लाइन्समध्ये (72.5kV वरील) मोठ्या प्रमाणावर वापरले जाते.

एअर ब्लास्ट सर्किट ब्रेकर

• तत्त्व:कंप्रेस केलेल्या हवेच्या उच्च-दाबाच्या स्फोटाचा वापर करून तो चाप बाहेर काढण्यासाठी, थंड होण्यासाठी आणि वेगाने विझवण्यासाठी वापरते.
• प्रमुख वैशिष्ट्ये:जलद ऑपरेशन आणि अग्नि-सुरक्षित (तेल नाही). तथापि, ते गोंगाट करणारे आहेत आणि त्यांना एक जटिल एअर कंप्रेसर प्रणाली आवश्यक आहे.
• अर्ज:ऐतिहासिकदृष्ट्या अतिशय उच्च व्होल्टेज (EHV) प्रणालींसाठी वापरला जातो, जरी आधुनिक ग्रिडमध्ये मोठ्या प्रमाणावर SF6 आणि VCB ने बदलले.

एसी हाय व्होल्टेज एमसीसीबी कुठे बसतो?

VCBs आणि SF6 ब्रेकर्स ट्रान्समिशन-लेव्हल व्होल्टेज हाताळतातAC उच्च व्होल्टेज MCCBऔद्योगिक मध्यम-व्होल्टेज वितरणासाठी (उदा. 690V ते 3.6kV) इंजिनिअर केलेले आहे. हे स्टँडर्ड लो-व्होल्टेज ब्रेकर्स आणि प्रचंड हाय-व्होल्टेज स्विचगियरमधील अंतर कमी करते, जड मशिनरी आणि पॉवर सेंटरसाठी मजबूत संरक्षण देते.

वारंवार विचारले जाणारे प्रश्न

व्होल्टेज रेटिंग (अन) काय आहे?

आमच्यासाठी रेट केलेले ऑपरेशनल व्होल्टेज (अन).AC उच्च व्होल्टेज MCCBसामान्यत: **690V AC** पर्यंत असते. हे रेटिंग उच्च-व्होल्टेज औद्योगिक वातावरणात, जसे की मोठे पॉवर सेंटर आणि जड यंत्रसामग्रीमध्ये ब्रेकर सुरक्षितपणे ऑपरेट करू शकतो आणि सर्किट वेगळे करू शकतो याची खात्री करते.

ट्रान्सफॉर्मरच्या प्राथमिक बाजूसाठी मी मानक MCCB वापरू शकतो का?

होय, परंतु त्यासाठी काळजीपूर्वक निवड करणे आवश्यक आहे. ब्रेकरने ट्रान्सफॉर्मरचा इनरश करंट न्युसन्स ट्रिपिंगशिवाय हाताळला पाहिजे. आमचेAC उच्च व्होल्टेज MCCBमालिका समायोज्य चुंबकीय ट्रिप सेटिंग्ज (उदा. 4-10 वेळा) वैशिष्ट्यीकृत करते, ज्यामुळे तुम्हाला शॉर्ट सर्किट संरक्षण प्रदान करताना इनरश करंट्स सहन करण्यासाठी थ्रेशोल्ड इतका उच्च सेट करता येतो.

विशिष्ट वर्तमान श्रेणी काय आहे?

हाय-व्होल्टेज मोल्डेड केस सर्किट ब्रेकर्स सामान्यत: मानक लघु ब्रेकर्सच्या तुलनेत उच्च एम्पेरेज गरजा पूर्ण करतात. आमची श्रेणी सामान्यत: पासून पसरते250A पर्यंत 2500A पर्यंत, त्यांना मुख्य वितरण फीडर आणि मोठ्या औद्योगिक भारांसाठी योग्य बनवते.

ते फ्यूजपेक्षा वेगळे कसे आहेत?

• रीसेट करण्यायोग्य:फ्यूजच्या विपरीत जे फॉल्टनंतर बदलले जाणे आवश्यक आहे, एमसीसीबी ट्रिपिंगनंतर रीसेट केले जाऊ शकते.
• समायोज्यता:MCCBs समायोज्य ट्रिप सेटिंग्ज (थर्मल आणि चुंबकीय) साठी परवानगी देतात, अचूक संरक्षण समन्वय ऑफर करतात जे निश्चित फ्यूज प्रदान करू शकत नाहीत.
• स्विचिंग:MCCB देखभालीसाठी वीज खंडित करण्यासाठी मॅन्युअल स्विच म्हणून काम करू शकते.

मी DC प्रणालीवर AC ब्रेकर वापरल्यास काय होईल?

हे करू नका.विद्युत चाप विझवण्यासाठी AC ब्रेकर्स वैकल्पिक प्रवाह क्रॉसिंग शून्यावर अवलंबून असतात. डीसी करंट शून्य ओलांडत नाही, म्हणजे चाप विझणार नाही आणि त्यामुळे आग किंवा स्फोट होऊ शकतो. तुम्ही DC अनुप्रयोगांसाठी विशेषतः रेट केलेले ब्रेकर वापरणे आवश्यक आहे.

तुम्ही हाय-व्होल्टेज MCCB सुरक्षितपणे कसे बदलता?

सुरक्षितता सर्वोपरि आहे. या चरणांचे अनुसरण करा:

1. ऊर्जा कमी करा:अपस्ट्रीम वीज पुरवठा बंद करा आणि शून्य व्होल्टेजची पडताळणी करा.
2. लॉकआउट/टॅगआउट:अपघाती पुन: उर्जा टाळण्यासाठी लॉकआउट डिव्हाइसेस लागू करा.
3. डिस्कनेक्ट करा:लाइन काढा आणि केबल्स लोड करा (आणि लागू असल्यास तटस्थ).
4. बदला:जुने युनिट अनमाउंट करा आणि नवीन स्थापित कराएसी हाय व्होल्टेज मोल्डेड केस सर्किट ब्रेकर, सर्व कनेक्शन निर्मात्याच्या वैशिष्ट्यांनुसार टॉर्क केलेले असल्याची खात्री करून.
