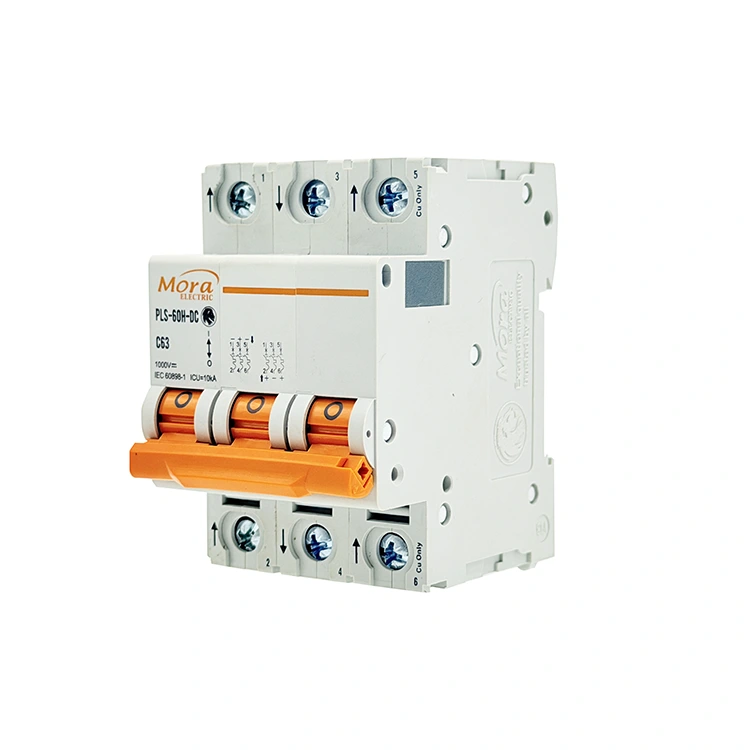

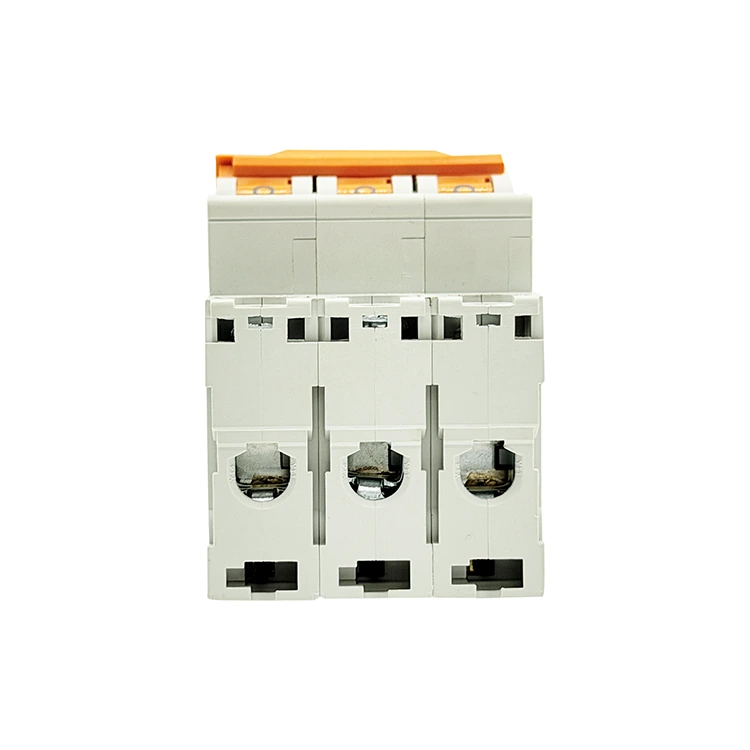

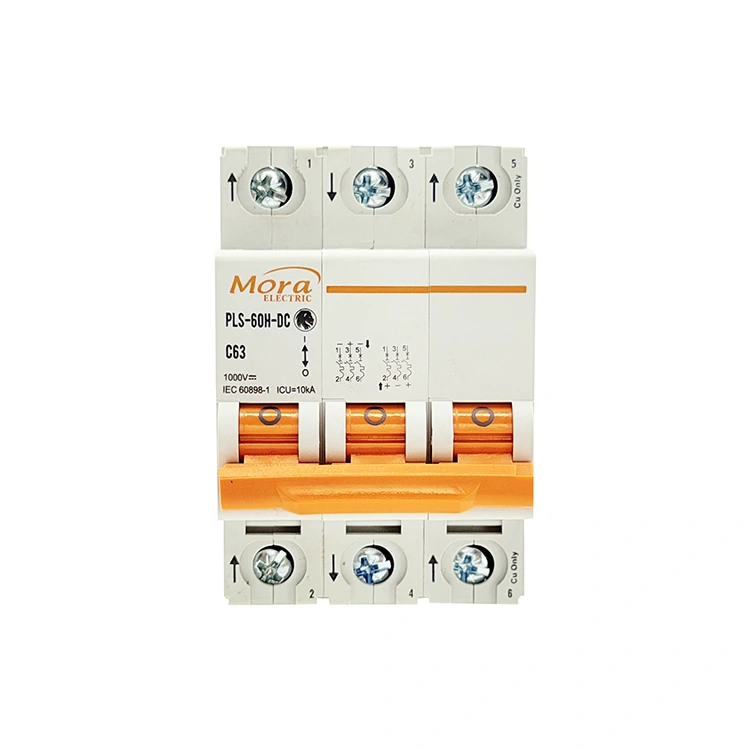

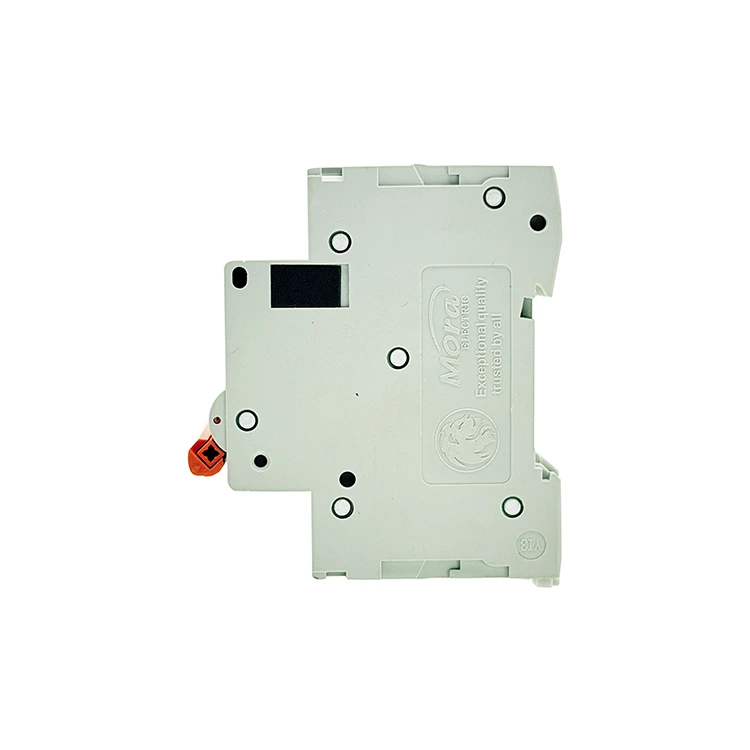

C65 3 पोल डीसी सर्किट ब्रेकर

चीनमध्ये स्थापित C65 3 पोल डीसी सर्किट ब्रेकर फॅक्टरी म्हणून कार्यरत, PUGAO (मोरा) खडबडीत 3-पोल इलेक्ट्रिकल स्विच तयार करते जे एकाच वेळी अनेक उच्च-व्होल्टेज डीसी मार्गांमध्ये व्यत्यय आणण्यासाठी ऑप्टिमाइझ केलेले आहे; हे 3P ब्रेकर विशेष ऑफ-ग्रिड आणि औद्योगिक उपयुक्तता स्टोरेज मागणी हाताळण्यासाठी स्वयंचलित घटक कॅलिब्रेशन आणि ट्रिपल पर्मनंट मॅग्नेट आर्क-विझवणाऱ्या चेंबर्सचा लाभ घेते.

अभियंते प्रत्यक्षात 3P DC स्विच कुठे तैनात करतात?

मानक लोअर-व्होल्टेज सोलर इंस्टॉलेशन्स सामान्यत: 250V किंवा 500V DC वर कॅप आउट करतात, ज्यामुळे साध्या सिंगल किंवा डबल-पोल वायरिंग लूप होतात. तथापि, मोठ्या प्रमाणावर औद्योगिक व्यावसायिक सोलर ॲरे, ऑफ-ग्रिड फार्म सिस्टीम आणि मोठ्या केंद्रीय दूरसंचार सुविधांचे प्रमाण वाढत असताना, सिस्टम अभियंत्यांना वेगळ्या डिझाइन निवडींचा सामना करावा लागतो ज्यासाठी C65 3 पोल DC सर्किट ब्रेकर सारख्या 3-ध्रुव कॉन्फिगरेशनची आवश्यकता असते.

750V DC उच्च-व्होल्टेज मालिका इंटरकनेक्शन

आउटपुट कार्यक्षमता वाढवण्यासाठी आणि लांब अंतरावरील सिस्टम लाईन ट्रान्समिशन हानी मर्यादित करण्यासाठी, अभियंते वारंवार सौर पॅनेल स्ट्रिंग्स दीर्घ मालिकेत चालवणे निवडतात. हे स्टॅकिंग 750V DC पर्यंत ओपन-सर्किट व्होल्टेज चालवते. मानक वैयक्तिक ब्रेकर चेंबर्स प्रत्येक 250V साठी रेट केलेले असल्याने, 3P युनिट अभियंत्यांना तिसऱ्या ध्रुवाद्वारे नकारात्मक कंडक्टरला राउट करताना मालिका वायरिंग पॅटर्नमधील दोन ध्रुवांमधून सकारात्मक कंडक्टर लूप करण्यास अनुमती देते. हे सर्व तीन सूक्ष्म-पर्यावरणांमध्ये समान रीतीने विद्युत ताण विभाजित करते.

तीन-वायर फ्लोटिंग डीसी नेटवर्क

काही हेवी-ड्युटी इंडस्ट्रियल प्रोसेसिंग सेटअप्स आणि मायनिंग हॉलेज उपकरणे विशेष केंद्र-टॅप किंवा तीन-वायर अनग्राउंड डीसी डिस्ट्रिब्युशन टोपोलॉजी (पॉझिटिव्ह, निगेटिव्ह आणि न्यूट्रल/ग्राउंड रेफरन्स वायर्सचा समावेश) वापरतात. 3-ध्रुव संरक्षणात्मक स्विच दोषाच्या वेळी एकाच वेळी तीन भिन्न विद्युत प्रवाह वाहून नेणारे कंडक्टर वेगळे करते, ज्यामुळे अनियंत्रित स्ट्रे रिटर्न करंट्सची क्षमता कमी होते.

ड्युअल-स्रोत बॅटरी स्टोरेज बॅकअप अलगाव

स्थानिकीकृत टेलिकॉम स्विचिंग नोड्समध्ये, एकल 3-पोल हार्डवेअर चेसिस स्प्लिट-बस व्यवस्था व्यवस्थापित करण्यासाठी कॉन्फिगर केले जाऊ शकते-जसे की एकाच सामायिक सामान्य रिटर्न लाइनच्या बाजूने दोन स्वतंत्र सकारात्मक इनकमिंग बॅटरी बँक लाइन्स स्विच करणे. यामुळे जागा-मर्यादित उपकरणांच्या रॅकमध्ये पॅनेलच्या जागेची आवश्यकता कमी होते.

कामगिरी क्षमता

खाली परिभाषित केलेले ऑपरेटिंग थ्रेशोल्ड आणि अभियांत्रिकी साहित्य आमच्या स्वयंचलित गुणवत्ता पडताळणी बेंचवर काटेकोरपणे राखले जातात:

कोणती तंत्रज्ञान 750V वर अंतर्गत संपर्क फ्यूजन प्रतिबंधित करते?

1. ट्रिपल पर्मनंट मॅग्नेट ब्लोन-आर्क सिस्टम्स

उच्च-व्होल्टेज डायरेक्ट करंट आर्क्स नैसर्गिक शून्य-वर्तमान स्थिती ओलांडत नाहीत, म्हणजे ते उघडलेल्या संपर्कांमधील उच्च-तापमान प्लाझ्मा चॅनेल टिकवून ठेवू शकतात जे मानक तांबे घटक सहजपणे वितळतात. याचे निराकरण करण्यासाठी, आमचा C65 3 पोल डीसी सर्किट ब्रेकर त्याच्या प्रत्येक तीन स्वतंत्र ध्रुवांमध्ये स्वतंत्र स्थायी चुंबक समाविष्ट करतो. हे चुंबक एक मजबूत स्थानिक चुंबकीय क्षेत्र तयार करतात जे कमानाला मागे टाकतात, भौतिकरित्या ते कॉन्टॅक्ट पॅडपासून दूर उडवतात आणि 9-प्लेट स्टीलच्या कूलिंग ग्रिडमध्ये खोलवर नेतात. ही क्रिया 5 मिलीसेकंदांच्या आत कंस विभाजित करते आणि शांत करते.

2. सिंक्रोनस मेकॅनिकल लॅच लिंकेज

हाय-व्होल्टेज फॉल्टच्या वेळी एक पोल उघडण्यास उशीर झाल्यास, उर्वरित पोलला विजेच्या ताणाचा फटका बसतो, ज्यामुळे टर्मिनल बर्नआउट होते. PUGAO (मोरा) हे ब्रेकर्स तीनही ध्रुव उप-यंत्रणेला जोडणाऱ्या कठोर अंतर्गत यांत्रिक लिंक बारसह तयार करतात. शॉर्ट-सर्किट फॉल्टमुळे चुंबकीय ट्रिप कॉइल कोणत्याही एका ध्रुवामध्ये ट्रिगर झाल्यास, कॉमन-ट्रिप लिंक बार सर्व तीन ध्रुवांना एकाच वेळी खाली पडण्यास भाग पाडते, धोकादायक सिंगल-लाइन ऊर्जा असलेल्या परिस्थितीस प्रतिबंध करते.

3. अचूक कारखाना स्पॉट-वेल्डिंग नियंत्रण

मल्टी-पोल ब्रेकर्सच्या आत टर्मिनल रेझिस्टन्समधील फरकांमुळे असमान विद्युत वितरण आणि वितरण बॉक्समध्ये स्थानिकीकृत हॉट स्पॉट्स होतात. आमची 5,000-स्क्वेअर-मीटर उत्पादन सुविधा स्वयंचलित मायक्रो-ब्रेकर उत्पादन लाइन वापरून ही समस्या टाळते. ऑटोमेटेड पंचिंग आणि स्पॉट-वेल्डिंग मशीन अंतर्गत शंट आणि कॉपर कॉन्टॅक्ट असेंब्लीला अचूक पोझिशनमध्ये लॉक करतात, ज्यामुळे तिन्ही ध्रुवांवर सारखीच अंतर्गत प्रतिकार पातळी मिळते.

जटिल फील्ड समस्यांसाठी समस्यानिवारण मार्गदर्शक

• C65 3 पोल DC सर्किट ब्रेकर टॉगल हँडल प्रारंभिक सिस्टम स्टार्टअप दरम्यान आपोआप मध्यवर्ती स्थितीवर रीसेट होते

हे का घडते:जेव्हा डाउनस्ट्रीम शॉर्ट सर्किट असते किंवा पॉझिटिव्ह सीरीज लूप जंपर वायर नकारात्मक कॉन्टॅक्ट टर्मिनलवर चुकीच्या पद्धतीने वायर केली जाते तेव्हा अंतर्गत मेकॅनिकल लॅच खाली येते, ज्यामुळे खांबावर डेड शॉर्ट तयार होतो.

त्याचे निराकरण कसे करावे:मुख्य पॉवर लूप पूर्णपणे अलग करा. मालिका योजनाबद्ध विरुद्ध तुमचे लूप जंपर कॉन्फिगरेशन तपासा. स्विच पुन्हा चालू करण्याचा प्रयत्न करण्यापूर्वी लहान तारा किंवा इन्सुलेशन ब्रेक शोधण्यासाठी डाउनस्ट्रीम लाईन्सवर इन्सुलेशन रेझिस्टन्स टेस्टर वापरा.

• एक ध्रुव बंदर समीप टर्मिनल पोर्टच्या तुलनेत उच्च तापमान वाढ दर्शवते

हे का घडते:फील्ड सेटअप दरम्यान त्या विशिष्ट पोर्टसाठी टर्मिनल स्क्रू अंडर-टॉर्क केलेले होते किंवा बोगद्याच्या क्लॅम्पमधील वायर स्ट्रँड असमानपणे संकुचित केले जातात.

त्याचे निराकरण कसे करावे:पॉवर ट्रान्समिशन बंद करा. हॉट पोर्टमधून कंडक्टर काढा, नुकसान किंवा ऑक्सिडेशनसाठी कॉपर स्ट्रँडची तपासणी करा, आवश्यक असल्यास केबल ट्रिम करा आणि पुन्हा स्ट्रिप करा, ती पुन्हा घाला आणि स्क्रूला 2.5 Nm घट्ट करण्यासाठी कॅलिब्रेटेड टॉर्क रेंच वापरा.

अभियांत्रिकी आणि अनुप्रयोग FAQ

मालिका लूप कॉन्फिगरेशनमध्ये वायर्ड असताना 3P DC ब्रेकर जास्त व्होल्टेज का हाताळू शकतो?

लघु सर्किट ब्रेकरच्या प्रत्येक स्वतंत्र पोल चेंबरला दोष परिस्थितीत 250V DC पर्यंत सुरक्षितपणे शांत करण्यासाठी इंजिनिअर केले जाते. इनव्हर्टरमधून बाहेर पडण्यापूर्वी मालिकेतील दोन स्वतंत्र ध्रुवांमधून सकारात्मक प्रवाहाचा मार्ग कॅस्केड करून, चाप इव्हेंट दरम्यान संपर्कांवरील एकूण व्होल्टेजचा ताण 500V ते 250V प्रति चेंबरमध्ये विभाजित केला जातो, ज्यामुळे सिस्टमला उच्च एकूण व्होल्टेज सहज हाताळता येतात.

पॉझिटिव्ह लूप जम्पर वगळण्याचे आणि तीन स्वतंत्र ध्रुवांमधून तीन स्वतंत्र सौर तारांचे वायरिंग केल्याने काय परिणाम होतात?

तुम्ही एकाच ब्रेकर चेसिसद्वारे तीन स्वतंत्र स्ट्रिंग्स मालिकेत एकत्र न बांधता चालवल्यास, प्रत्येक स्ट्रिंगसाठी कमाल व्होल्टेज रेटिंग 250V DC च्या खाली असणे आवश्यक आहे. कोणत्याही वैयक्तिक स्ट्रिंगने हा उंबरठा ओलांडल्यास आणि त्यात दोष आढळल्यास, त्याच्या सिंगल-पोल चेंबरमध्ये परिणामी उच्च-व्होल्टेज चाप शमवण्यासाठी आवश्यक व्होल्टेज-स्प्लिटिंग क्षमतेची कमतरता असेल, ज्यामुळे अंतर्गत घरांचा नाश होतो.

उच्च सौर किरणोत्सर्गाच्या सतत संपर्कामुळे सीलबंद कंबाईनर एन्क्लोजरमधील अंतर्गत द्विधातू पट्टी कॅलिब्रेशनवर कसा परिणाम होतो?

आमच्या बाईमेटलिक पट्ट्या 30°C च्या नियंत्रित फॅक्टरी बेसलाइनवर कॅलिब्रेट केल्या जातात. हवेशीर बाहेरील कंबाईनर बॉक्समध्ये बंद केल्यावर, जेथे सौर उष्णता अंतर्गत वातावरणीय स्थिती 55°C पर्यंत चालवते, C65 3 पोल DC सर्किट ब्रेकरच्या आत असलेल्या द्विधातूच्या पट्ट्या वेळेपूर्वी विस्तारतात. हे वास्तविक थर्मल ओव्हरलोड ट्रिप पॉइंट त्याच्या नाममात्र रेट केलेल्या प्रवाहाच्या सुमारे 83% ते 85% पर्यंत कमी करते. याचा मुकाबला करण्यासाठी, अभियंत्यांनी एकतर निष्क्रिय कूलिंग लूव्हर्स एकत्रित केले पाहिजे किंवा प्रारंभिक सिस्टम डिझाइन टप्प्यात ब्रेकर रेटिंग वाढवावे.
