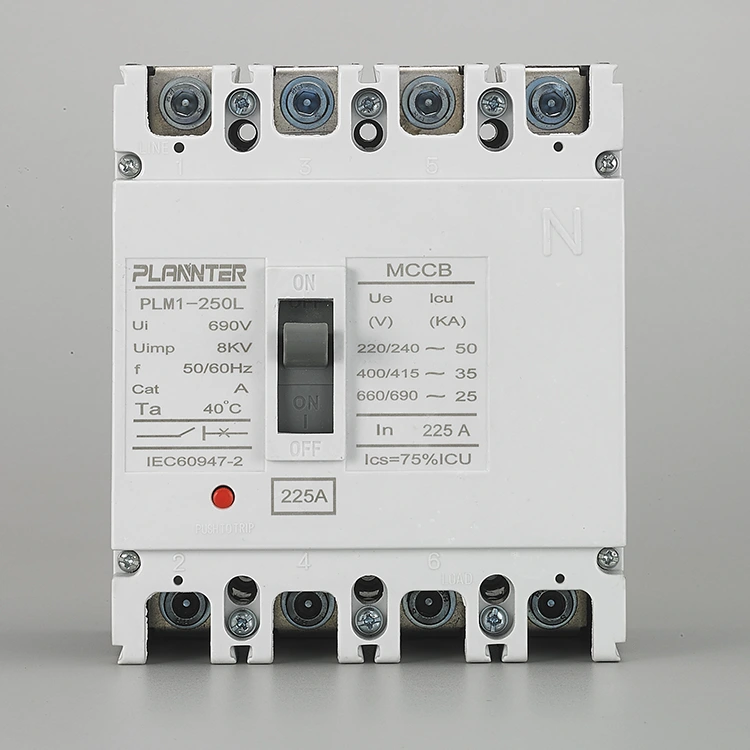

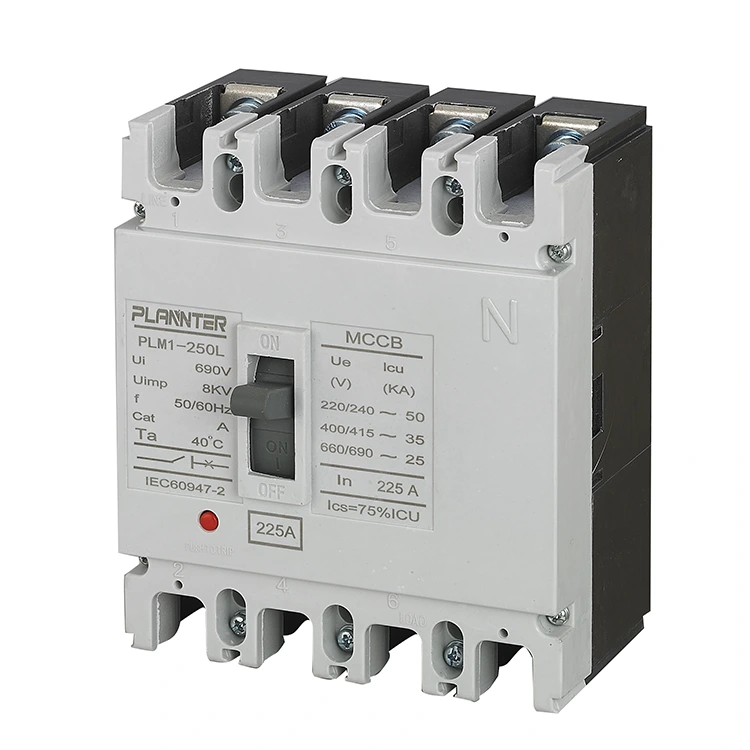

AC 4 पोल मोल्डेड केस सर्किट ब्रेकर 225A

AC 4 पोल मोल्डेड केस सर्किट ब्रेकर 225A म्हणजे काय?

दAC 4 पोल मोल्डेड केस सर्किट ब्रेकर 225Aतटस्थ रेषेसह (L1, L2, L3, N) तीन-फेज सर्किट्सचे संरक्षण करण्यासाठी डिझाइन केलेले एक विशेष विद्युत संरक्षण उपकरण आहे. 225 Amperes साठी रेट केलेले, हे मध्यवर्ती उर्जा वितरणासाठी मुख्य घटक म्हणून काम करते, डाउनस्ट्रीम उपकरणांचे ओव्हरलोड्स आणि शॉर्ट सर्किट्सपासून संरक्षण करते आणि संपूर्ण सिस्टम अलगाव सुनिश्चित करते.

ते कसे कार्य करते, ऑपरेट करते आणि डीबग करते

ऑपरेशनल यंत्रणा

युनिटमध्ये एक स्पष्ट, प्रतिसाद देणारी मॅन्युअल कार्यप्रणाली आहे ज्यामध्ये विशिष्ट स्पर्शासंबंधी अभिप्राय आहे. हँडल पोझिशन्स स्पष्टपणे चिन्हांकित आहेत:

• चालू:सर्किट बंद आणि ऊर्जावान आहे.
• बंद:सर्किट खुले आणि डी-एनर्जाइज्ड आहे.
• ट्रिप केलेले:एक खराबी दर्शविणारी मध्यवर्ती स्थिती.

कामाचे तत्व

AC 4 पोल मोल्डेड केस सर्किट ब्रेकर 225A ड्युअल-लेयर संरक्षणासाठी थर्मल-मॅग्नेटिक ट्रिप युनिट वापरतो:

• थर्मल प्रोटेक्शन (ओव्हरलोड):व्यस्त-वेळ ट्रिपिंग प्रदान करण्यासाठी द्विधातू घटक वापरते. ओव्हरलोड करंट जितका जास्त तितका प्रवास जलद.
• चुंबकीय संरक्षण (शॉर्ट सर्किट):उच्च-मॅग्निच्युड फॉल्ट करंट्स (kA च्या दहापट पर्यंत) ताबडतोब साफ करण्यासाठी त्वरित प्रतिसाद प्रदान करते.

कमिशनिंग आणि ॲक्सेसरीज

विशिष्ट अनुप्रयोग आवश्यकतांसाठी मालिका मजबूत विस्तारक्षमता प्रदान करते. नियुक्त केलेल्या स्लॉटमध्ये आवश्यक ॲड-ऑन स्थापित करणे समाविष्ट आहे:

• सहाय्यक संपर्क:ब्रेकरच्या स्थितीच्या रिमोट सिग्नलिंगसाठी.
• शंट रिलीझ:ब्रेकरचे रिमोट ट्रिपिंग/ओपनिंगसाठी अनुमती देते.
• अंडरव्होल्टेज रिलीझ:व्होल्टेज सुरक्षित पातळीपेक्षा खाली गेल्यास ब्रेकर आपोआप ट्रिप होतो.
• RCD मॉड्यूल:सर्वसमावेशक सुरक्षिततेसाठी पृथ्वी गळती संरक्षण जोडते.

मुख्य तांत्रिक वैशिष्ट्ये आणि तपशील

क्षमता

चे रेट केलेले वर्तमान225A, इंटरमीडिएट वितरण भारांसाठी योग्य.

खांब

4-ध्रुव (4P):सर्किटचे संपूर्ण अलगाव सुनिश्चित करून, तीन टप्पे अधिक तटस्थ संरक्षित करते.

व्होल्टेज

मानक AC वितरण नेटवर्कसाठी डिझाइन केलेले (सामान्यत: 400V/690V AC).

ट्रिप युनिट

मानकथर्मल-चुंबकीयमॉडेल वेरिएंटवर अवलंबून समायोज्य किंवा निश्चित सेटिंग्जसह युनिट.

व्यत्यय रेटिंग

उच्च शॉर्ट-सर्किट ब्रेकिंग क्षमता (Icu) दहापट किलोअँपिअर सुरक्षितपणे हाताळण्यास सक्षम.

आरोहित

सुरक्षित वापरतेबोल्ट कनेक्शन, उच्च-वर्तमान अनुप्रयोगांसाठी एक विश्वासार्ह विद्युत इंटरफेस सुनिश्चित करणे.

बांधकाम

मजबूत मोल्डेड केस डिझाइन जे प्रभाव-प्रतिरोधक आणि आयामी स्थिर आहे.

गुणवत्ता हमी आणि वितरण

पुगाओ इलेक्ट्रिकमध्ये, आमचे तत्त्व "दोषांना पुढील टप्प्यावर जाण्यापासून प्रतिबंधित करणे" हे आहे.

• 100% तपासणी:शिपमेंटपूर्वी प्रत्येक युनिटची यांत्रिक, इलेक्ट्रिकल आणि पर्यावरणीय चाचणी केली जाते.
• निर्यात-ग्रेड पॅकेजिंग:AC 4 पोल मोल्डेड केस सर्किट ब्रेकर 225A लांब-अंतराच्या हाताळणीचा सामना करण्यासाठी सुरक्षित आहे.
• जलद वितरण:नियमित मॉडेल अनेकदा इन्व्हेंटरीमधून उपलब्ध असतात, तर सानुकूलित ऑर्डर पुष्टी केलेल्या उत्पादन टाइमलाइनचे पालन करतात.

<

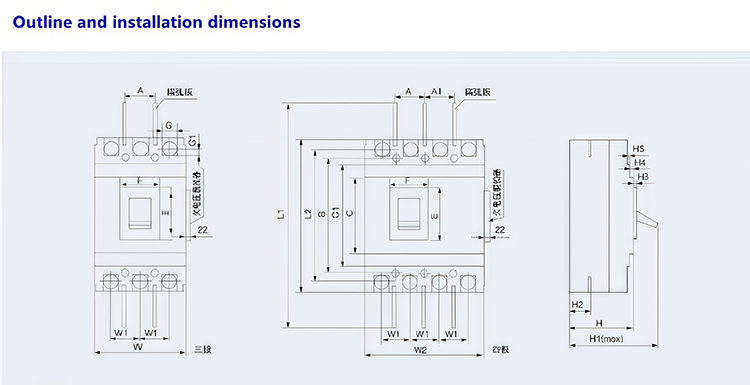

उत्पादन तपशील

वारंवार विचारले जाणारे प्रश्न

3-पोल ऐवजी 4-पोल का वापरावे?

4-पोल ब्रेकर सर्व तीन टप्पे डिस्कनेक्ट करतोआणिएकाच वेळी तटस्थ कंडक्टर. हे यासाठी आवश्यक आहे:

• सुरक्षितता:देखभाल कर्मचाऱ्यांसाठी सर्किटचे संपूर्ण अलगाव सुनिश्चित करते.
• बॅकअप पॉवर सिस्टम:युटिलिटी आणि जनरेटर पॉवर दरम्यान स्विच करताना तटस्थ-टू-ग्राउंड लूप टाळण्यासाठी ट्रान्सफर स्विचेस (ATS) आवश्यक आहेत.
• हार्मोनिक शमन:नॉन-लिनियर लोड्स (जसे की VFDs आणि संगणक) मुळे होणाऱ्या तटस्थ प्रवाहांपासून संरक्षण करते.

व्होल्टेज रेटिंग काय आहे?

दAC 4 पोल मोल्डेड केस सर्किट ब्रेकर 225Aसामान्यत: सहाय्यक, मानक औद्योगिक वितरण व्होल्टेजसाठी रेट केले जाते400V ते 690V ACप्रणाली कृपया अचूक रेट केलेल्या ऑपरेशनल व्होल्टेज (Ue) आणि इन्सुलेशन व्होल्टेज (Ui) साठी युनिटवरील विशिष्ट नेमप्लेट पहा.

ट्रिप युनिट प्रकार काय आहे?

मानक मॉडेल वापरतात aथर्मल-चुंबकीय ट्रिप युनिट:

• थर्मल:बिमेटेलिक पट्टी वापरून ओव्हरलोड्सपासून उलट-वेळ संरक्षण प्रदान करते.
• चुंबकीय:शॉर्ट सर्किट्सपासून त्वरित संरक्षण प्रदान करते.

टीप: अधिक अचूक सेटिंग्जसाठी इलेक्ट्रॉनिक ट्रिप युनिट्स उपलब्ध असू शकतात.

ब्रेकिंग क्षमता काय आहे?

ब्रेकिंग क्षमता (Icu) विशिष्ट मॉडेल प्रकारानुसार बदलते परंतु मध्यवर्ती वितरणाचे वैशिष्ट्यपूर्ण दोष प्रवाह हाताळण्यासाठी डिझाइन केलेले आहे. दAC 4 पोल मोल्डेड केस सर्किट ब्रेकर 225Aपासून साधारणपणे ब्रेकिंग क्षमता देते25kA ते 85kA पर्यंत(400V वर), नुकसान न होता शॉर्ट सर्किट्स सुरक्षितपणे व्यत्यय आणू शकतात याची खात्री करणे.
