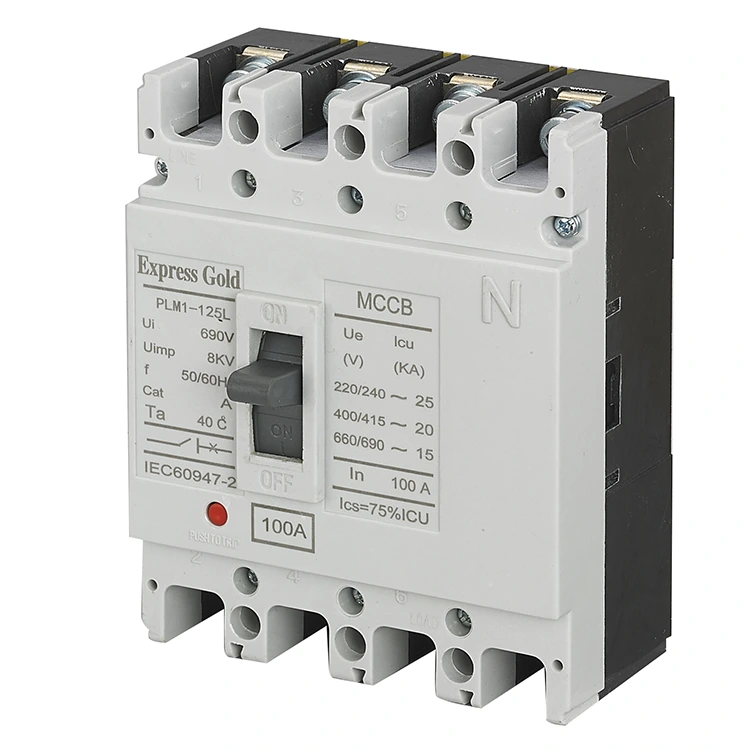

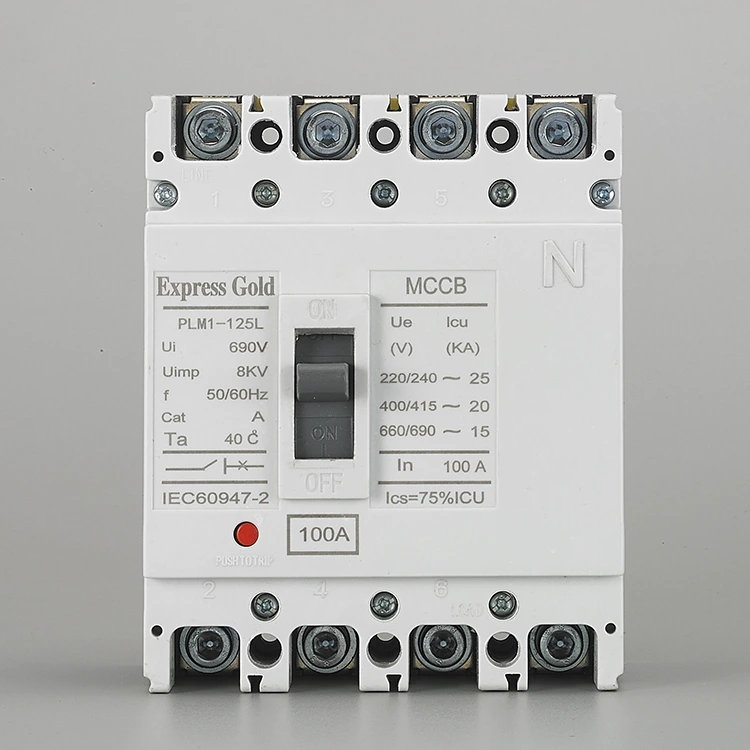

4P इलेक्ट्रॉनिक ट्रिप युनिट

येथे Pugao(प्लँटर इलेक्ट्रिक) येथे आमचा मुख्य विश्वास आहे की विद्युत सुरक्षा ही लक्झरी नसावी—हे सुरक्षित आणि आरामदायी जीवनाचा आधार आहे. आमच्या 100A, 4P इलेक्ट्रॉनिक ट्रिप युनिटचा विचार करा: आम्ही केसिंगसाठी उच्च-गुणवत्तेचे थर्मोसेटिंग प्लास्टिक वापरतो, जे उच्च उष्णता आणि दबावाखाली इंजेक्शनने तयार केले जाते. ही प्रगत उत्पादन प्रक्रिया उत्कृष्ट मितीय स्थिरता, वर्धित इन्सुलेशन सामर्थ्य आणि सातत्यपूर्ण चाप प्रतिरोध प्रदान करते, ज्यामुळे तुम्हाला तुमच्या इलेक्ट्रिकल पायाभूत सुविधांवर विश्वास मिळेल. प्रश्न आहेत? पोहोचण्यास मोकळ्या मनाने! तुमची विद्युत सुरक्षा सुनिश्चित करण्यासाठी आम्ही बोलण्यास आणि सहयोग करण्यास उत्सुक आहोत.

चौकशी पाठवा

उत्पादन वर्णन

द4P इलेक्ट्रॉनिक ट्रिप युनिटमोल्डेड केस सर्किट ब्रेकर्स (MCCBs) मध्ये वापरले जाणारे प्रगत संरक्षण मॉड्यूल आहे, जे तीन-फेज फोर-वायर सिस्टम (L1, L2, L3 आणि तटस्थ) मध्ये सर्व चार कंडक्टरचे निरीक्षण आणि नियंत्रण करण्यासाठी डिझाइन केलेले आहे. पारंपारिक थ्री-पोल सिस्टीमच्या विपरीत, ते संपूर्ण अलगाव आणि संरक्षण सुनिश्चित करते, ज्यामुळे सुरक्षितता आणि उर्जा गुणवत्ता आवश्यक असलेल्या आधुनिक विद्युत वितरणासाठी एक गंभीर उपाय बनते.

एकाच वेळी फेज आणि तटस्थ कंडक्टरचे नियंत्रण आणि संरक्षण करते
बुद्धिमान आणि अचूक दोष शोध प्रदान करते
जटिल विद्युत वातावरणात सिस्टम सुरक्षा वाढवते

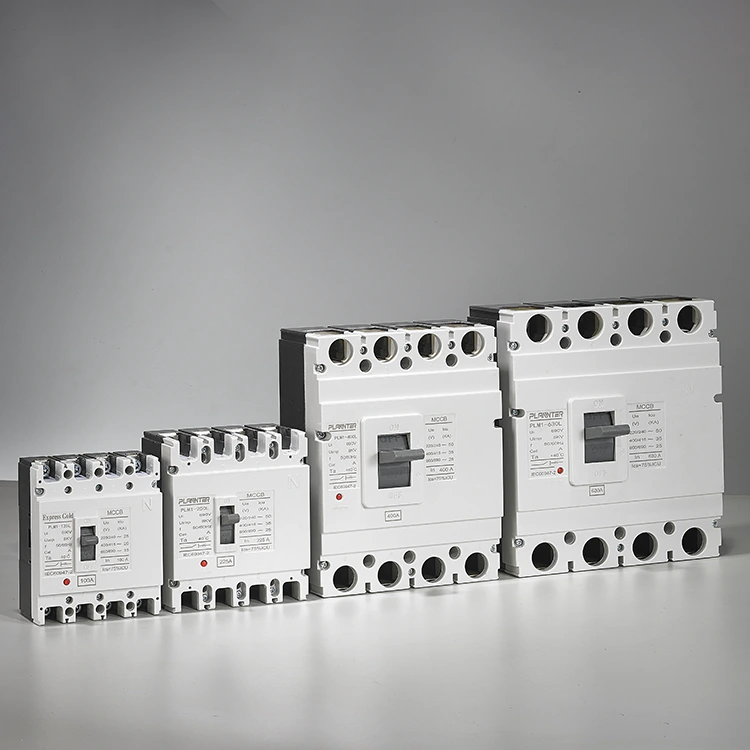

4P Electronic Trip Unit

उत्पादन तपशील

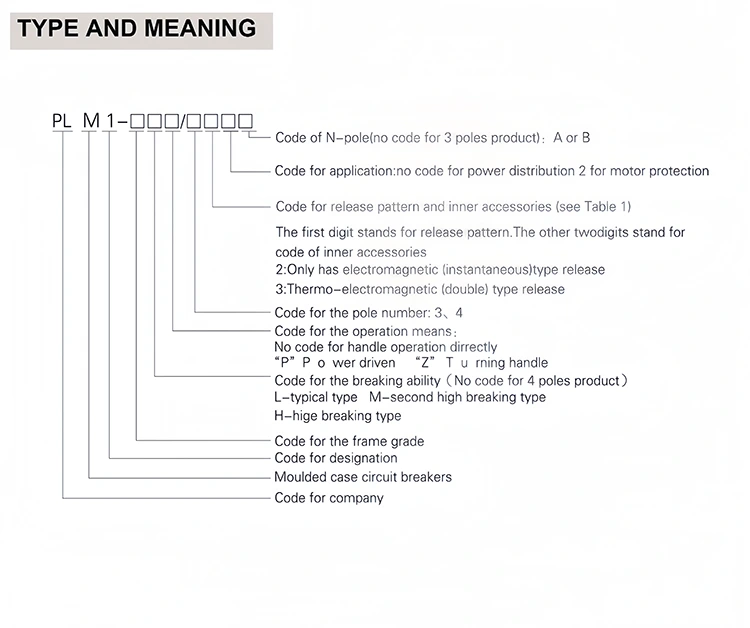

प्रकार	रेट केलेले वर्तमान (A)	पोल नंबर	रेटेड इन्सुलेट व्होल्टेज(V)	रेट केलेले ऑपरेटिंग व्होल्टेज(V)	अंतिम शॉर्ट सर्किट ब्रेकिंग क्षमता (KA)	शॉर्ट सर्किट ब्रेकिंग क्षमता (KA) सर्व्ह करते	वापर श्रेणी
PLM1-63L	(6),10,16,20,25,32,40,50,63	3	AC 500V	400V	25	18	A
PLM1-63M	(6),10,16,20,25,32,40,50,63		AC 500V		50	35
PLM1-100L	(10),16,20,25,32,40, 50,63,80,100		AC 690V		35	22
PLM1-100M					50	35
PLM1-100H					85	50
PLM1-225L	100,125,160,180,200,000	4			35	25
PLM1-225M					50	35
PLM1-225H					85	50
PLM1-400L	225,250,315,400				50	35
PLM1-400M	225,250,315,400				65	42
PLM1-630L	400,500,630				50	35
PLM1-630M					65	42
PLM1-630H					100	65
PLM1-800M	630,700,800	3			70	50
PLM1-800H	630,700,800				100	65
PLM1-1250	80,010,001,250				65	32.5
PLM1-1250	80,010,001,250				65	32.5

मुख्य वैशिष्ट्ये आणि फायदे

तटस्थ संरक्षण

तटस्थ कंडक्टरचे थेट निरीक्षण आणि संरक्षण प्रदान करते
नॉन-लिनियर लोड्समधून हार्मोनिक प्रवाहांमुळे होणारे तटस्थ ओव्हरलोड प्रतिबंधित करते
दोष असताना तटस्थांसह सर्व खांब डिस्कनेक्ट झाले आहेत याची खात्री करते
पारंपारिक थ्री-पोल ब्रेकर्समध्ये आढळलेल्या सुरक्षिततेच्या अंतरांना संबोधित करते

समायोज्य संरक्षण

अचूक संरक्षण नियंत्रणासाठी इलेक्ट्रॉनिक ट्रिप सेटिंग्जसह सुसज्ज
4P इलेक्ट्रॉनिक ट्रिप युनिट्सचे ओव्हरलोड, शॉर्ट-सर्किट आणि तात्काळ संरक्षण पॅरामीटर्स पूर्णपणे समायोज्य आहेत
वितरण प्रणालीमध्ये निवडकता आणि समन्वय सुधारते
अनावश्यक ट्रिपिंग कमी करते आणि सिस्टम अपटाइम वाढवते

प्रगत कार्यक्षमता

संपूर्ण सर्किट अलगाव सुनिश्चित करते, बॅकफीडिंग जोखीम प्रतिबंधित करते
देखभाल आणि सर्व्हिसिंग ऑपरेशन्स दरम्यान सुरक्षितता वाढवते
पॉवर ट्रान्सफर परिस्थितीत तटस्थ अखंडता राखते
मेन आणि जनरेटर पॉवर दरम्यान सुरक्षित स्विचिंगचे समर्थन करते

मीटरिंग आणि कम्युनिकेशन

सर्व चार ध्रुवांवर विद्युत् प्रवाहाच्या रिअल-टाइम मॉनिटरिंगला समर्थन देते
सिस्टम एकत्रीकरणासाठी पर्यायी संप्रेषण इंटरफेस
डेटा-आधारित निदान आणि भविष्यसूचक देखभाल सक्षम करते
विद्युत पायाभूत सुविधांची दृश्यमानता आणि नियंत्रण सुधारते

अर्ज

इमारत आणि औद्योगिक वितरण पॅनेलमधील मुख्य सर्किट ब्रेकर
सुरक्षित पॉवर स्विचिंगसाठी 4P इलेक्ट्रॉनिक ट्रिप युनिट्स वापरणारी स्वयंचलित हस्तांतरण स्विच (ATS) प्रणाली.
थ्री-फेज फोर-वायर सिस्टम ज्यांना संपूर्ण अलगाव आवश्यक आहे
संवेदनशील किंवा नॉन-रेखीय भारांसह व्यावसायिक आणि औद्योगिक सुविधा
गंभीर वातावरण जेथे सतत शक्ती आणि सुरक्षितता आवश्यक आहे

वारंवार विचारले जाणारे प्रश्न

4P4D विरुद्ध 4P3D म्हणजे काय?

4P4D (चार ध्रुव चार शोध):सर्व चार कंडक्टर (L1, L2, L3, N) पूर्णपणे निरीक्षण आणि संरक्षित आहेत
4P3D (चार ध्रुव तीन शोध):केवळ तीन फेज कंडक्टरचे निरीक्षण केले जाते, तर तटस्थ स्विच केलेले असते परंतु सक्रियपणे संरक्षित नसते
4P4D तटस्थ वर्तमान शोध आणि संरक्षण समाविष्ट करून उच्च सुरक्षा प्रदान करते
द4P इलेक्ट्रॉनिक ट्रिप युनिटहार्मोनिक लोड किंवा संवेदनशील उपकरणे असलेल्या सिस्टमसाठी 4P4D सह शिफारस केली जाते

तटस्थ संरक्षण समायोजित केले जाऊ शकते?

होय, तटस्थ संरक्षण सेटिंग्ज सामान्यत: प्रगत ट्रिप युनिट्समध्ये समायोजित करण्यायोग्य असतात
वापरकर्ते तटस्थ वर्तमान संरक्षण पातळी कॉन्फिगर करू शकतात (उदा. 50%, 100%, किंवा अक्षम)
समायोजन प्रणाली आवश्यकता आणि लोड वैशिष्ट्ये जुळण्यास मदत करते
वेगवेगळ्या तटस्थ वर्तमान परिस्थितींसह अनुप्रयोगांमध्ये लवचिकता सुधारते

तटस्थ संरक्षणाचा उद्देश काय आहे?

अतिउष्णता आणि जास्त तटस्थ प्रवाहामुळे होणारे नुकसान प्रतिबंधित करते
नॉन-लीनियर लोड्स (उदा. UPS, LED लाइटिंग, IT उपकरणे) पासून हार्मोनिक विकृती संबोधित करते
थ्री-फेज फोर-वायर सिस्टममध्ये सुरक्षित ऑपरेशन सुनिश्चित करते
द4P इलेक्ट्रॉनिक ट्रिप युनिटदोन्ही फेज आणि तटस्थ कंडक्टरचे निरीक्षण करून पूर्ण संरक्षण सुनिश्चित करते

तुम्ही ट्रिप युनिटची चाचणी कशी करता?

कार्यात्मक तपासणीसाठी अंगभूत चाचणी बटण (उपलब्ध असल्यास) वापरा
अचूक कॅलिब्रेशन पडताळणीसाठी दुय्यम वर्तमान इंजेक्शन चाचणी लागू करा
सिम्युलेटेड ओव्हरलोड किंवा फॉल्ट परिस्थितीत ट्रिप प्रतिसादाची पुष्टी करा
नियमित चाचणी विश्वासार्हता आणि देखभाल मानकांचे पालन सुनिश्चित करते

जर स्टेटस दिवा चालू असेल तर त्याचा काय अर्थ होतो?

पॉवर इंडिकेटर:ट्रिप युनिट ऊर्जावान आहे आणि सामान्यपणे कार्यरत आहे
अलार्म सूचक:चेतावणी स्थिती जसे की ओव्हरलोड किंवा प्री-ट्रिप सिग्नल
ट्रिप इंडिकेटर:बिघाड स्थितीमुळे ब्रेकर ट्रिप झाला आहे
फॉल्ट कोड डिस्प्ले (उपलब्ध असल्यास):तपशीलवार दोष निदान प्रदान करते
स्टेटस दिवे ऑपरेटर्सना सिस्टीमची परिस्थिती त्वरीत ओळखण्यात आणि कारवाई करण्यात मदत करतात
